FIXATION DES CHEMINEES

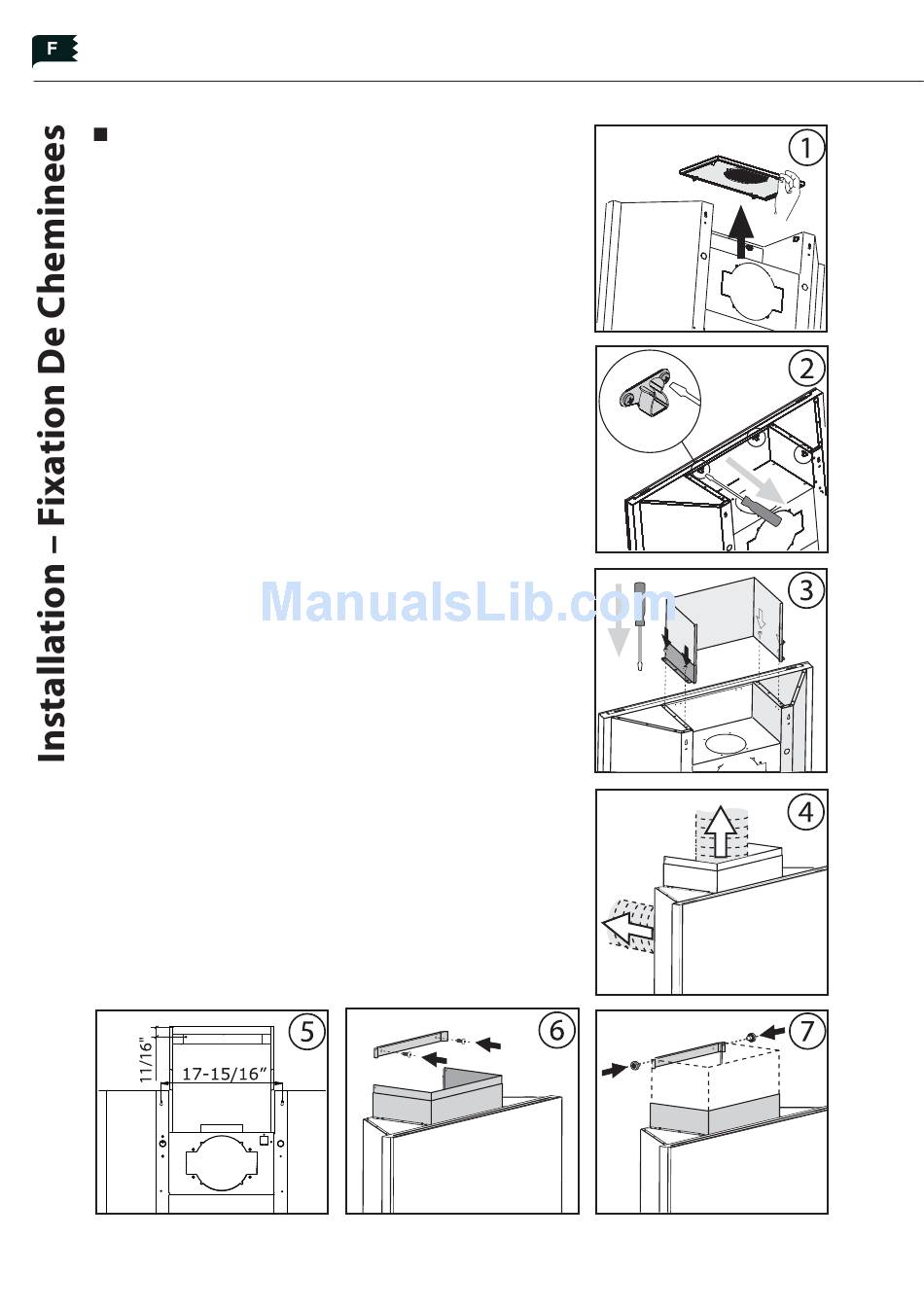

1. Détacher le chapeau. Fig.1
2. Enlever les 4 accrochages sur la hotte en dèvissant
les vis. Fig. 2
3. Positionnez les cheminées dans le logement spé-
cial sur la hotte., et les fi xer avec les 4 vis. Fig. 3
4. Positionnez le conduit (non fourni) proportionné
à l'installation sur la hotte et fi xez-le au collier sur
la bouche de la sortie d' air du moteur en utilisant
le ruban aluminium spécial. Fig. 4
5. Fixez l'étrier à la paroi à peine sous le plafond en
utilisant les (2) vis. Fig. 5 en respectant la distance
indiquée en Fig. 6
6. Extraire le tube supérieur en le portant jusqu'à
l'étrier et le fi xer avec les (2) vis. Fig. 7
