3.

Produktbeschreibung

DE
3.1

Allgemeine Beschreibung

Das Sandstrahlgerät wird in Dental-Laboren zum Entfernen von Einbettmasseresten, Oxiden an Guss-
teilen und zur Oberflächenbehandlung verwendet.
Das Sandstrahlgerät gibt es in einer 1-Tank und 2-Tank-Ausführung. Die 1-Tank-Ausführung kann mit
einem Nachrüsttank (siehe Zubehör) zu einer 2-Tank-Ausführung nachgerüstet werden.
3.2

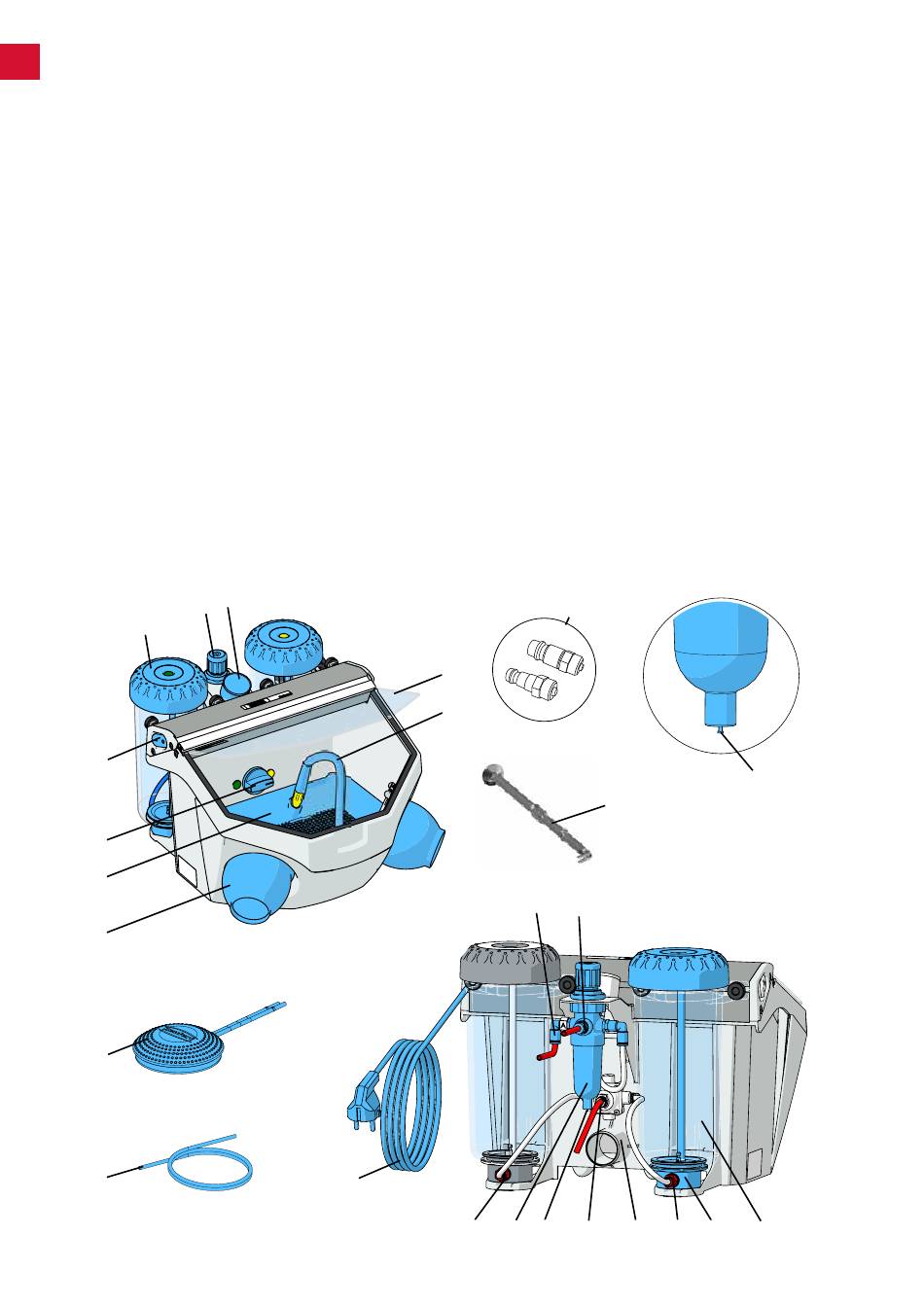

Baugruppen und Funktionselemente

1 Handstulpen
2 Bodengitter
3 Wahlschalter (nur bei 2-Tank-Version)
4 EIN / AUS-Schalter (Beleuchtung)
5 Tankdeckel
6 Druckregler
7 Manometer
8 Schutzscheibe
9 Handstück
10 Fußschalter
11 Druckluftschlauch
12 Netzkabel
13 Fußschalteranschluss (A)
(push-in-Anschluss)
5
4
3
2
1
10
11
6 7
12
14 Luftanschluss (push-in-Anschluss)
15 Strahltank
16 Mischkammer
17 Filterpatrone (push-in-Anschluss)
18 Absaugrohr
19 Fußschalteranschluss (B)
(push-in-Anschluss)
20 Ventil Wasserabscheider
21 Wasserabscheider
22 Fußschalteranschluss (B)
(push-in-Anschluss)
(nur bei 1-Tank-Version)
23 Dosiernippelwerkzeug
24 Anschlussset
24
8
9
23
13 14
22
21 20 19
- 6 -
20
17 16
18
15
Abb. 1
