Stiga Park Series Instruction Manual

Ride-on lawnmower with seated operator
Hide thumbs Also See for Park Series:
Table of Contents

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 75

Quick Links

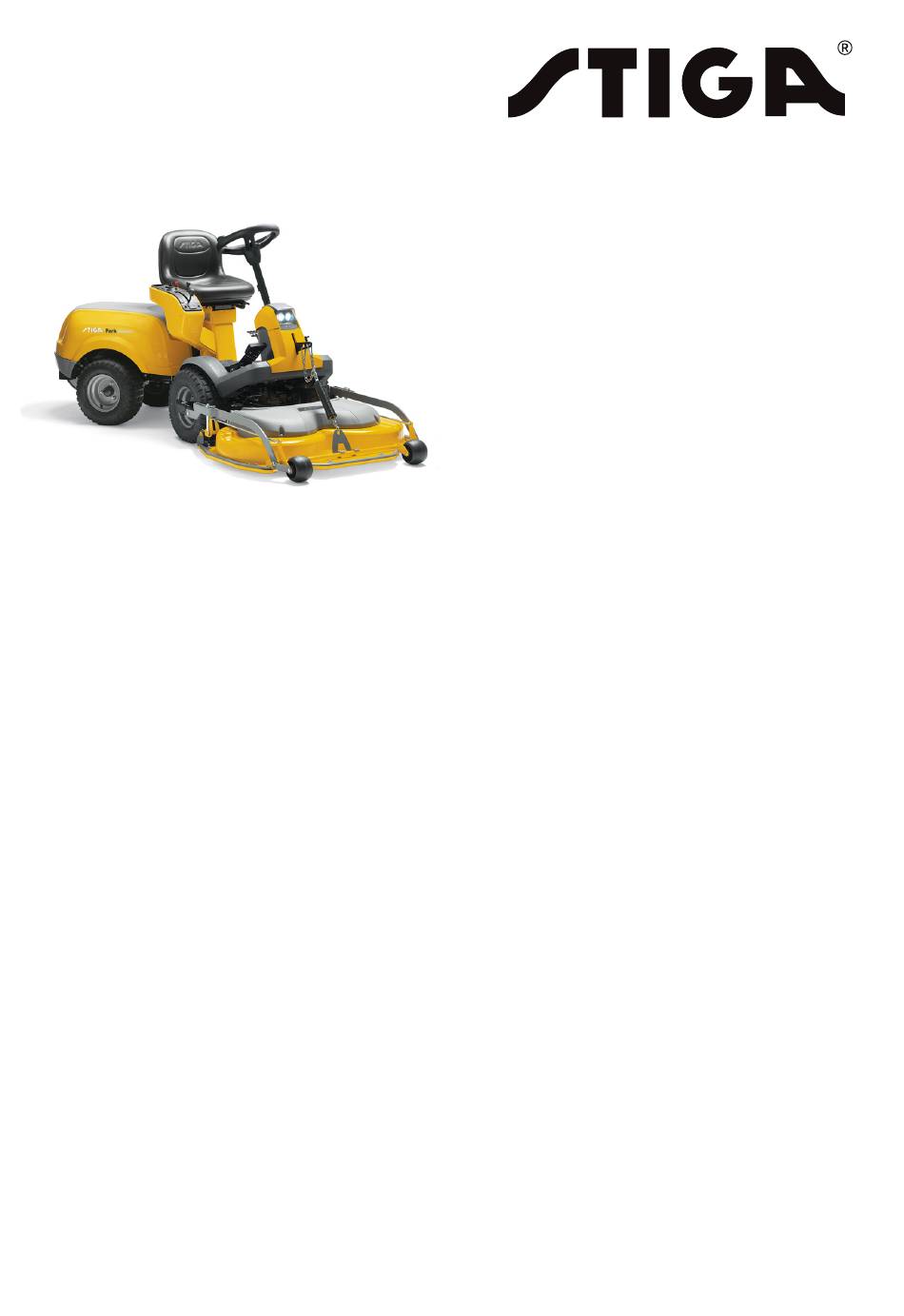

TOSAERBA CON CONDUCENTE A BORDO SEDUTO
AUFSITZMÄHER ( RASENMÄHER MIT FAHRERSITZ MIT SITZENDEM BENUTZER )
RIDE - ON LAWNMOWER WITH SEATED OPERATOR
TONDEUSE À GAZON À CONDUCTEUR ASSIS
GRASMAAIER MET ZITTENDE BEDIENER
Park series 4WD / 2WD
520 P
540 PX
620 PW
640 PWX
720 PW
740 PWX
Type P 901 CH
MANUALE DI ISTRUZIONI .................................IT
GEBRAUCHSANWEISUNG .............................DE
INSTRUCTION MANUAL.................................. EN
MANUEL D'UTILISATION .................................. FR
GEBRUIKERSHANDLEIDINGNL ....................NL
171501255/12A 02/2020
