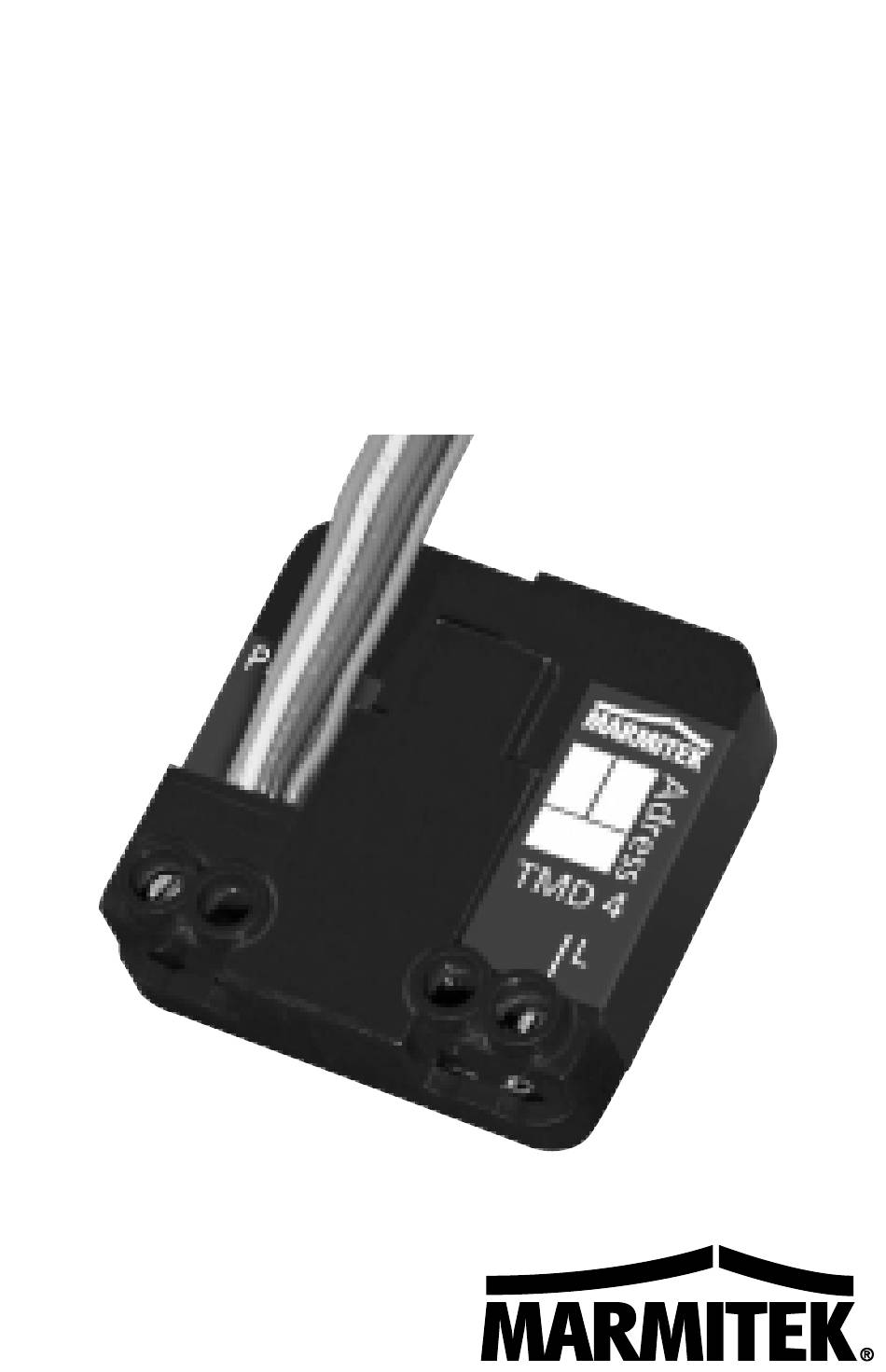

MicroModule

TMD4

Marmitek X10 transmitter for four addresses

and the commands ON/OFF and DIM/BRIGHT

20044 / 050603

Need help?

Do you have a question about the MicroModule TMD4 and is the answer not in the manual?

Questions and answers

Summary of Contents for Marmitek MicroModule TMD4

Page 1 MicroModule TMD4 Marmitek X10 transmitter for four addresses and the commands ON/OFF and DIM/BRIGHT 20044 / 050603...
Page 2 2. Neutral clamp (230V) 2. Nulklem 3. Indicator light (LED) 2. Nulklem 3. LED indicator 4. Set up button 3. LED Anzeige 4. Programmeerknopje 5. Wire connections 4. Programmierknopf 5. Aansluitdraden voor to wall switches 5. Anschlussdrähte schakelaars Schalter MARMITEK...
Page 3 LIGHTS ON and ALL UNITS OFF to stay in "sync" with modules to which it is configured. • HouseCode, UnitCode and settings can be simply programmed with every X-10 compatible remote (e.g. Marmitek 8in1 in combination with TM13 transceiver). • Improved S/N ratio for reliable X-10 communication.
Page 4 DIM, BRIGHT commands will be transmitted. If the last used command was BRIGHT, DIM commands will be transmitted. Through this transmission, other Marmitek X10 modules can be remotely switched and dimmed over the power line or Macro’s setup in the computer interface can be activated.
Page 5 Same as Input 1, only for "address +3" Mounting Instructions WARNING! ALWAYS SWITCH OFF THE MAIN MASTER SWITCH BEFORE INSTALLING THE MICROMODULE. To install the MicroModule TMD4 the following wiring is required at the module installation point. Neutral Phase 230V •...
Page 6 • Connect the phase and neutral wires to the terminals of the MicroModule TMD4 • Connect the thin wires of the MicroModule to the wall switch. Connect the blue wire to clamp P of the wall switch yellow orange prog.
Page 7 • Press the setup (prog.) button for at least 3 seconds (see figure on page 8). The LED should stay on after releasing the setup button. • Warning! The MicroModule will leave the setup mode if it doesn’t receive any commands within 60 seconds. MICROMODULE TMD4...
Page 8 Address A2 to P16 2x Address NO DIM/BRIGHT DIM/BRIGHT 2x Dim Doesn’t respond to Responds to "All Lights On" "All Lights On" 2x "All lights on" Doesn’t respond to Responds to "All Units Off" "All Units Off" 2x "All units off" MARMITEK...
Page 9 For programming the Marmitek X10 address and options you will be able to use any Marmitek X10 controller or remote control. For the following explanation we used a Marmitek 8-in-1 remote control to program the preferred settings (when you use an RF remote control like the Marmitek 8-in-1, then a TM13 Plug-in Transceiver is required to convert the RF signals to the X10 commands through the power line).
Page 10 The TMD4 transmits signals for use one phase only. Use the CAT3000 repeater (Art.No. 09304) to enable you to receive TMD4 commands on other phases. The TMD4 receives commands from standard Marmitek X10 transmitters on different phases. Technical specifications Power...
Page 11 • Fernbedienung zum EIN/AUS-Schalten und DIMMEN von Beleuchtung. • Ermöglicht die Verwendung von bestehenden Pulsdruckschaltern als X-10 Sender zum Steuern von Marmitek X-10 Lampenmodulen. • Ermöglicht es, um bestehende Plusdruckschalter als X-10 Sender zu verwenden. • Steuern Sie all Ihre X-10 LAMPENmodule über normale Pulsdruckschalter.
Page 12 • Adresse ist über das Lichtnetz mit Hilfe jedes Marmitek X-10 Fernbedienung zu programmieren (z.B. Marmitek 8in1 Fernbedienung mit TM13 Transceiver). • Verbessertes S/R-Verhältnis für betraubare X-10 Kommunikation • LED-Anzeige für Power/Status/Programmieren. Farbcode der Anschlussdrähte Schaltereingang 1: Braun Schaltereingang 2:...
Page 13 Somit können Marmitek X-10 Module über das Lichtnetz fernbedient werden oder können Macro’s im Computerinterface aktiviert werden. Rot: Eingang 2, zweite Adresse. Gleich wie Eingang 1, nur für "Adresse +1" Orange: Eingang 3, dritte Adresse Gleich wie Eingang 1, nur für "Adresse +2"...
Page 14 • Verbinden Sie Phase- und Nullkabel mit den Anschlusspunkten des MicroModules TMD4. • Verbinden Sie die dünnen Drähte des Einbaumoduls mit dem Schalter. Schliessen Sie das blaue Kabel auf die P-Klemme des Schalters an. gelb orangen prog. blau braun MARMITEK...
Page 15 Programmierstand gebracht werden. Dies geschieht wie folgt: • Drücken sie den Programmierknopf wenigstens 3 Sekunden ein. Nachdem die Taste losgelassen wurde, brennt die rote LED- Anzeige. • ACHTUNG: Wenn innerhalb von 60 Sekunden kein Einstellbefehl empfangen wird, verlässt das Modul automatisch den Programmierstand. MICROMODULE TMD4...
Page 16 Adresse 2 .. P16 2x Adresse Nicht DIMMEN DIMMEN 2x DIM Reagiert nicht auf Reagiert auf 2x All lights on All lights on All lights on Reagiert nicht auf Reagiert auf 2x All units off All units off All units off MARMITEK...
Page 17 Die Adresse und die Optionen können mit jedem Marmitek X-10 Sender oder Fernbedienung programmiert werden. In dem nachstehenden Beispiel gehen wir aus vom Programmieren mit der Marmitek 8in1-Fernbedienung (wenn Sie mit einer HF-Fernbedienung wie der 8in1 programmieren, vergessen Sie dann bitte nicht, auch einen TM13 Transceiver zu verwenden, so dass die Befehle der 8in1- Fernbedienung auf das Lichtnetz gebracht werden).
Page 18 >5Vpp in 5 Ohm bei 120 kHz ± 1kHz nach EN50065-1, EN50065-2-1, EN50065-4-1 X-10-Durchgabe: 1 Puls burst auf 0° und 180° Signalempfindlichkeit: 25mVpp ... 6 Vpp bei 120 kHz ± 4 kHz Signal/Rausch Verhältnis: 1,35:1 Anschlussbereich: bis 2,5 mm Masse: 46x46x16 mm Normen: NEN-EN-IEC 60669-2-1 und NEN-EN-IEC 60669-2-2 MARMITEK...
Page 19 • Op afstand AAN/UIT schakelen en DIMMEN van verlichting. • Maakt het mogelijk om bestaande pulsschakelaars te gebruiken als X-10 zender voor het besturen van Marmitek X-10 lampmodules. • Bestuur al uw X-10 LAMPmodules via standaard pulsschakelaars. • Universeel toepasbaar: volledige keuzevrijheid in het merk, kleur en model schakelmateriaal.
Page 20 DIMMEN dan wordt een HELDERDER commando verzonden. Was de laatst verzonden opdracht HELDERDER dan wordt een DIMMEN commando verzonden. Hierdoor kunnen Marmitek X-10 modules op afstand via het lichtnet worden geschakeld of gedimd, en kunnen Macro’s in de computerinterface worden geactiveerd.
Page 21 Voor het aansluiten van de TMD4 heeft u de volgende bekabeling nodig op de plaats waar u de module gaat aansluiten. Fase 230 V • Neem de schakelaar uit de inbouwdoos. • Neem de bedrading los van de schakelaar. • Trek een nuldraad bij indien deze ontbreekt. MICROMODULE TMD4...
Page 22 • Monteer de fasedraad en nuldraad aan de aansluitpunten van de MicroModule TMD4. • Monteer de dunne draden van de inbouwmodule aan de schakelaar. Sluit de blauwe draad aan op de P klem van de schakelaar. geel oranje prog.
Page 23 Dit gaat als volgt: • Druk het programmeerknopje minimaal drie seconden in, waarna de rode LED bij het loslaten blijft branden. • LET OP! Indien binnen 60 seconden geen instelcommando ontvangen wordt, gaat de module automatisch uit de programmeerstand. MICROMODULE TMD4...
Page 24 Adres A2 .. P16 2x Adres Geen DIMMEN DIMMEN 2x Dim Reageert niet op Reageert op All Lights On All Lights On 2x All lights on Reageert niet op Reageert op All Units Off All Units Off 2x All units off MARMITEK...
Page 25 • Stel uw afstandsbediening (zie gebruiksaanwijzing 8in1 afstandsbediening) en TM13 transceiver in op huiscode E. • Breng de MicroModule in de programmeerstand. • Druk op de Marmitek X10 toets (huisje) van de 8in1 afstandbediening en daarna op cijfertoets 4. • Druk 2x op de ON toets.
Page 26 X10 transmissie 1 puls burst op 0˚ en 180˚ Signaal gevoeligheid 25mVpp … 6 Vpp at 120 kHz ± 4kHz Signaal / ruis verhouding 1,35 : 1 Aansluitbereik Tot 2,5 mm Afmetingen 46x46x16mm Normen NEN-EN-IEC 60669-2-1 en NEN-EN-IEC 60669-2-2 MARMITEK...
Page 27 MICROMODULE TMD4...
Page 29 MICROMODULE AWM2...
