Stanley FATMAX FMHT77585 Manual
  1. Manuals
  2. Brands
  3. Stanley Manuals
  4. Measuring Instruments
  5. FATMAX FMHT77585
  6. Manual

Stanley FATMAX FMHT77585 Manual

Self-leveling cross line laser
Hide thumbs

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 1

Quick Links

Download this manual
FMHT77585 & FMHT77586
Self-Leveling Cross Line Laser
www.2helpU.com
Please read these instructions before operating the product.
GB
E
D
F
I
ES
PT
NL
DK
SE
FIN
NO
PL
GR
CZ
RU
HU
SK
SI
BG
RO
EE
LV
LT
TR
HR

Advertisement

loading

Related Manuals for Stanley FATMAX FMHT77585

Summary of Contents for Stanley FATMAX FMHT77585

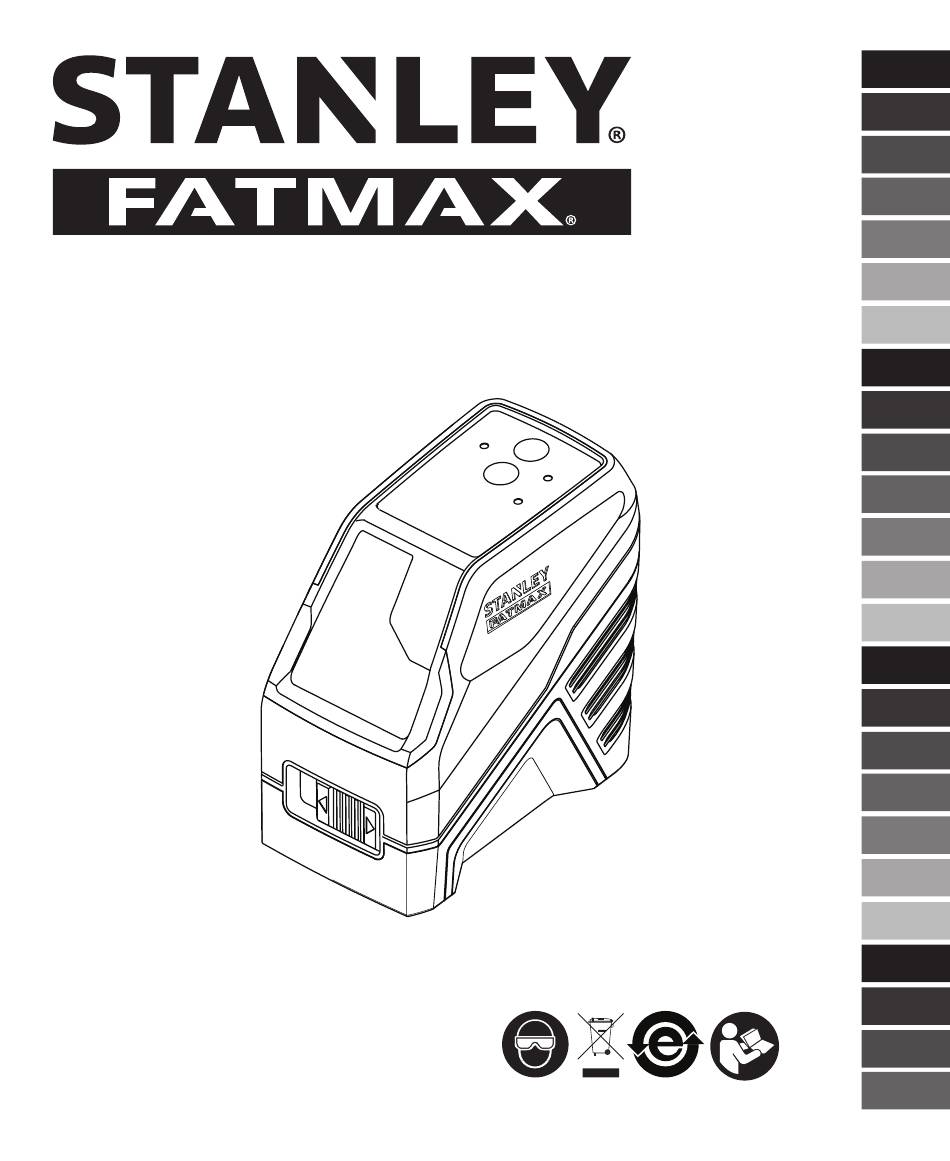

  • Page 1 FMHT77585 & FMHT77586 Self-Leveling Cross Line Laser www.2helpU.com Please read these instructions before operating the product.
