CUIDADO
• Retentor de óleo
Se a unidade interior está instalada mais alta do
que a unidade exterior:
- Se o óleo retornar ao compressor da unidade
externa, isto pode causar compressão de líquidos
ou deterioração de retorno de óleo. O que pode
ser evitado pelo coletor de óleo no tubo de gás
ascendente.

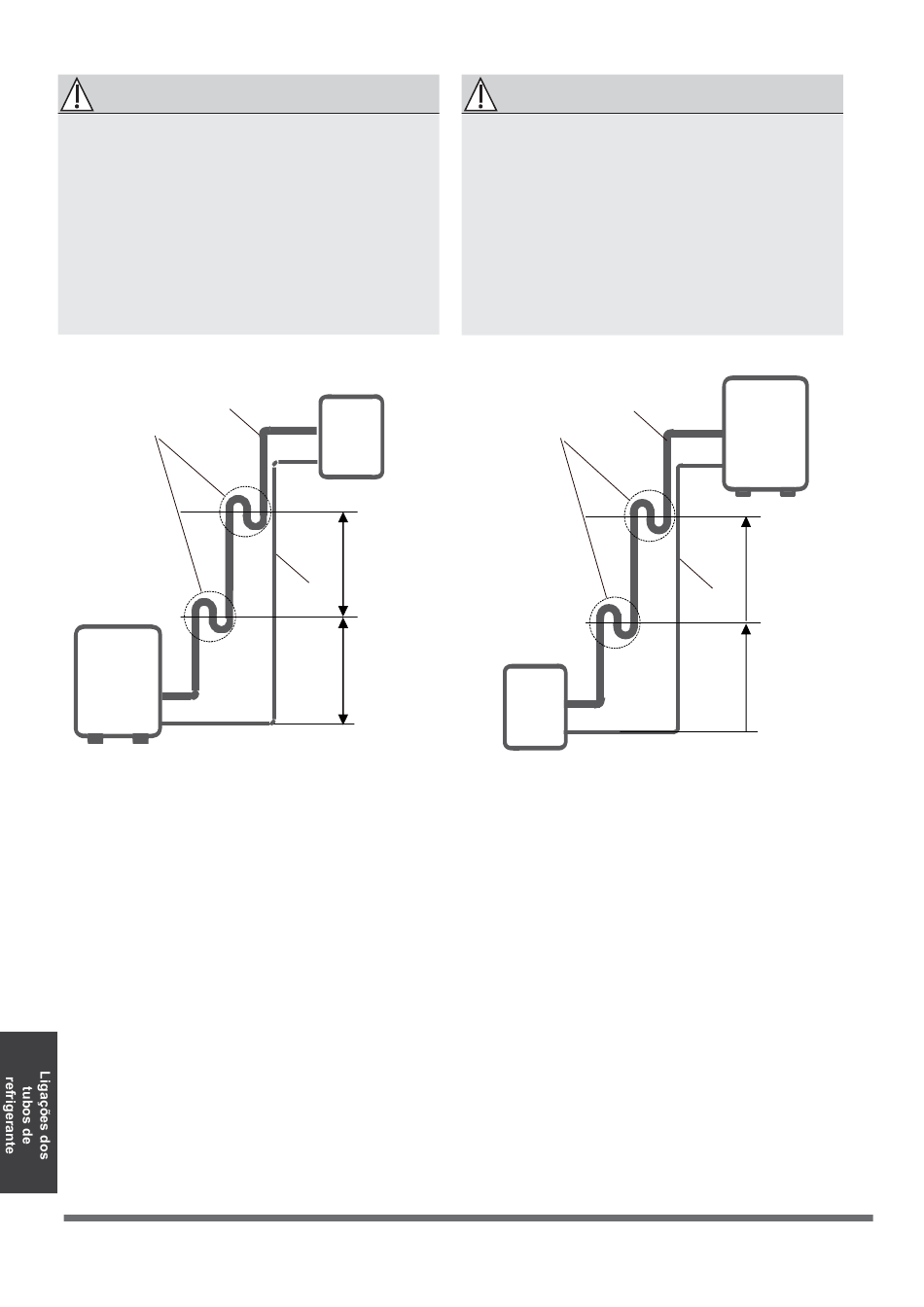

Deve ser instalado um coletor a cada 10 m do tubo
de sucção vertical.
Tubo de
gás
Coletor de
óleo
Unidade
exterior
A unidade interior está instalada mais alta do que a
unidade exterior.
Unidade
interior
10m
Tubo de
líquido
10m
A unidade exterior está instalada mais alta do
que a unidade interior.
152
CUIDADO
Se a unidade exterior está instalada mais alta do
que a unidade interior:
- Recomenda-se que não amplie o tubo de
sucção vertical. O retorno adequado de óleo ao
compressor deve ser mantido com a mesma
velocidade do gás de sucção. Se a velocidade
for inferior a 7,62 m/s [1500 fpm (pés por
minuto)], reduzir-se-á o retorno do óleo. Deve
ser instalado um coletor a cada 6 m do tubo de
sucção vertical.
Tubo de
gás
Coletor de
óleo
Unidade
interior
Unidade
exterior
6m
Tubo de
líquido
6m
