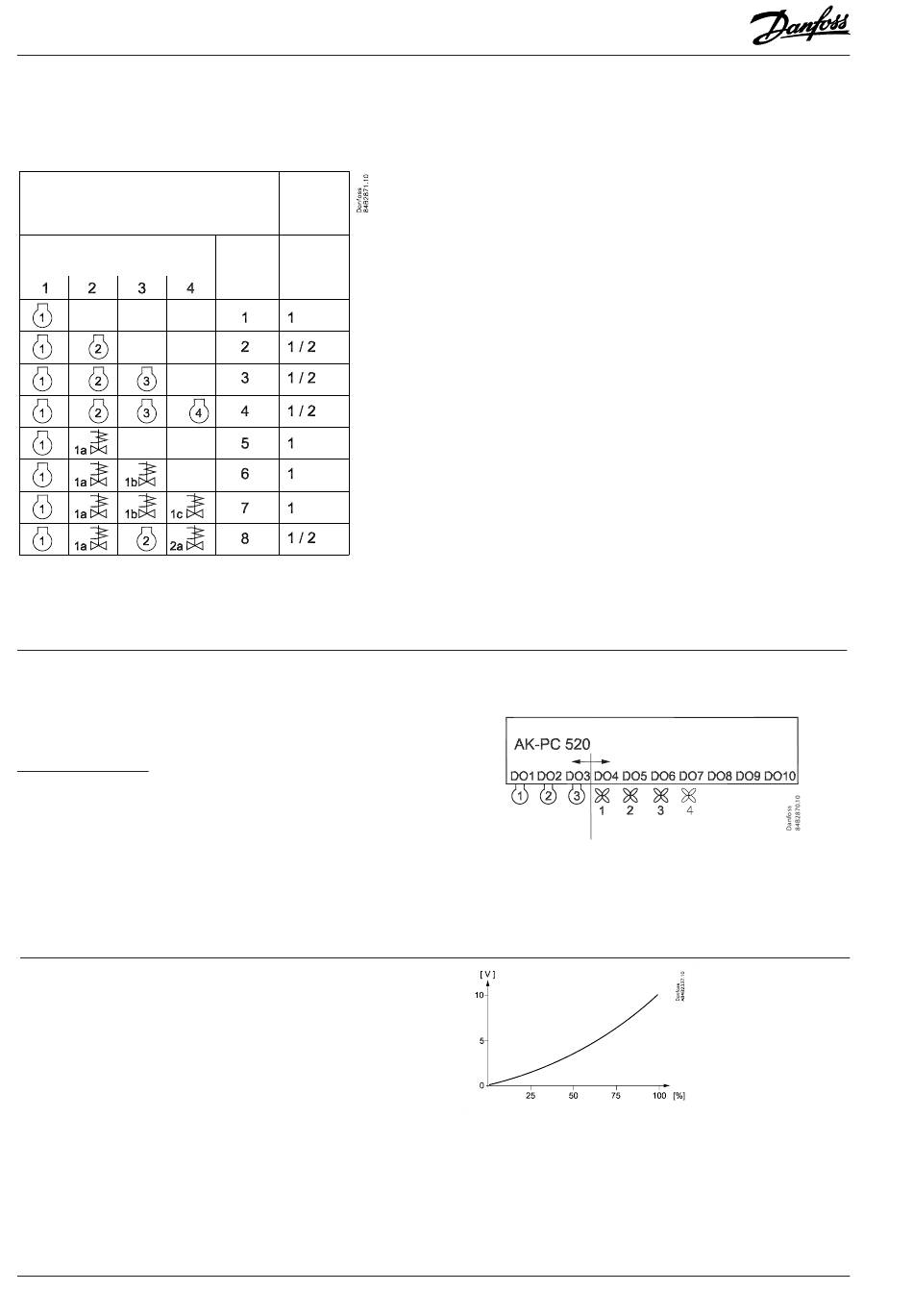

Kompressorkonfiguration når o61 = 1 eller 2 (Her kan du vælge imellem de viste muligheder.)
Indstilling "c16" vil definere konfigurationen.
Indstilling "c08" vil definere koblingsmåden.
Kompressortilslutninger
Relæ nr.
Kondensatorkoblinger
Når kompressorrelæerne er lagt fast, kommer turen til ventilator-
relæerne.
Det første ledige relæ (DO1-DO5) bliver det første ventilatorrelæ.
Derefter kommer de efterfølgende.
Hvis hele kondensatorkapaciteten skal styres af en frekvensom-
former, skal AK-PC 520 afgive et analogt signal om den ønskede
kapacitet ("c29"=9).
Signalet varierer fra 0 til 10 V. Signal og kapacitet har følgende sam-
menhæng.
10
Koblings-
måde
Indstil Indstil
"c16" "c08"
til til
Instructions RI8NM252 © Danfoss 12/2009
Kapacitetstrin
Alle kapacitetstrin forudsættes at være lige store.
Koblingsmåde
Koblingsmåde 1 er sekventiel drift.
Koblingsmåde 2 er cyklisk drift.
Omkoblinger
Ved cyklisk drift og tilslutninger med aflastninger, vil der ved
nogle kapacitetsindkoblinger være overlapninger, hvor aflastnin-
gerne fra enten den ene eller den anden kompressor kunne være
aktiv.
I disse tilfælde vil aflastningerne på kompressoren med det lave-
ste timetal blive koblet ind, og de andre blive koblet ud. Omkob-
lingen vil ske med et interval på 6 sekunder.
