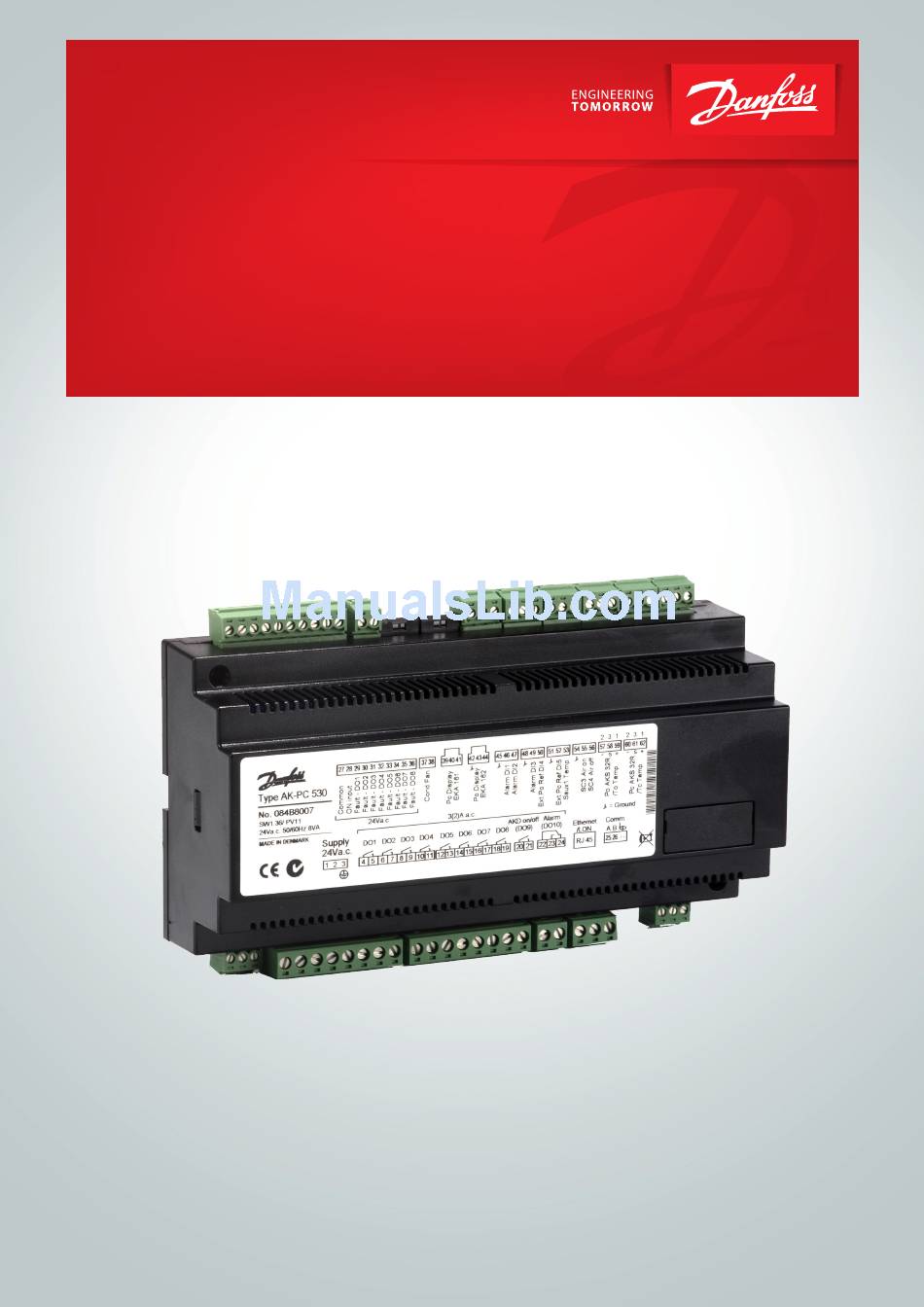

- Page 1 User Guide Capacity controller AK-PC 530 ADAP-KOOL® Refrigeration control systems...
- Page 2 (but max. eight for compressors and max. eight fans). Compressors and unloaders can be combined in various ways. Cf. survey on page 11. 手册 RS8EJ341 © Danfoss 05-2013 AK-PC 530...
- Page 3 组会被导通或者切断，按照指定的延时时间，控制压缩机的启 停。 如果压力“靠近”中性区，控制器对于压缩机制冷效率不做任 何调整。 如果系统压力在正压区或负压区之外（称为超正压区++zone 和 超负压区- -zone），压缩机制冷效率会更高。 压缩机启停可被定义为顺序、循环，二进制、最优化 运行 顺序运行 继电器由此顺序接通---首先接通1，然后2，以此类推。 停机则按照相反的顺序进行，例如，最后接通的继电器最早被 切断。 循环运行（先进---先出） 所有继电器运行时间相同。 每次导通继电器时，控制器都会检查每个继电器运行时间，运 行时间最短的继电器被首先导通。 每次切断继电器时，类似的过程也会发生。此时最先被切断的 继电器是计时器时间最长的一个。 Rx=不同的继电器 h=小时数 当容量调节针对带卸载的两台压缩机时，可以使用如下的功 能： 继电器1和3用于压缩机连接。 继电器2和4用于卸载连接。 继电器1和3运行方式：两个继电器运行时间相同。 C = compressor, L = Unloader AK-PC 530 手册 RS8EJ341 © Danfoss 05-2013...
- Page 4 冷凝器控制 Pc设定值 Pc设定值℃ 冷凝器控制基于设定值和偏置量进行。偏置量可以来自”r34”设定或系统强制设 或Pc设定值 b 定。 偏置量 Pc参考偏移量 通过DI5，给冷凝压力Pc一个固定的偏置值。（需要定义DI5输入） Pc参考值变化，见22页 Pc 模式 如果系统处于平衡状态，最好将设定设置为1（如果参考值随室外温度发生变化， 则设置为2）。但是如果有很多冷凝器被导通或者切断，同时压缩机容量较低，有 必要选择设定值为3（如果有参数随室外温度发生变化，则为4）。（如果Pc-偏移 量位于压缩机的最大容量，通常更该选择3或者4） 1：参考值不做任何改动，控制基于固定的设定值，但允许通过DI5进行偏置。 2：室外温度成为参考值的一部分，室外温度由Sc3测量。当室外温度降低一度， 参考值也降低一度。 禁止通过DI5进行偏置，一旦DI5动作，参考值将变为设定值。 1和2使用PI调节，但是如果系统不稳定，同时PI调节不能满足要求时，I项将被省 略，控制器只用P调节。 3：同1，但使用P调节 4：同2，但使用P调节 冷凝压力参考值 Pc 参考 ℃ 或Pc 参考 b 冷凝压力的参考值在此处显示 手册 RS8EJ341 © Danfoss 05-2013 AK-PC 530...
- Page 5 最优化模式 step 1 此功能依赖于定义C17-C28，控制继电器通断。（仅适用于C17-C28，061=3或4） （在此模式下，C08和C09不使用） Step 1 这里设置的C17继电器是在第一步开，设置一个数值代表的继电器的组合，详见11 页 依次可定义第二步，第三步。时间延迟“C01”和“C07”适用于每一个单独的的 继电器输出。如果一个继电器输出使用到延迟时间，当所有的继电器输出释放， 转换从一个到另一个将发生，。两个连续的接头的继电器的将不会被时间延迟干 扰。当压缩机压缩机切断时会触发报警。该调节将继续并启动紧急模式运行，如 果这台压缩机参与。 M&M Step 2 Step 2，在此，可以设置1个1-15之间的数字，在C18参数中，这个数值默认为第 二个激活的继电器 Step 3. etc. M&M Step 3 4. Etc. M&M Step 4 M&M Step 5 AK-PC 530 手册 RS8EJ341 © Danfoss 05-2013...
- Page 6 手动控制 风扇手动容量 这里允许手动控制冷凝器。 当设定为“开启”档，控制器会按“n52”设 定的容量运行冷凝器。 启动速度 调速控制启动值 当机组需求达到这一值时调速控制才被激活。 调速控制关闭值 最小速度 当机组需求低于这一值时调速控制才被关闭。 警报 警报 控制器可以在不同情况下发出警报，当有警报时，面板上的发光二极管（LED）开 始闪烁，同时警报继电器导通。（在AK-PC530中，如果需要，报警继电器可以用 作控制风扇输出） Po警报延时 最小Po b 该延时以分钟为单位。设定为最小值时，设定警报延时被取消。 Pc最大值。（警报和安全功能，详见20页） Po警报延时 当冷凝压力过高时，警报被激活。该值为绝对值。 Pc最大值。（警报和安全功能，详见20页） 最大Pc b 当冷凝压力过高时，警报被激活。该值为绝对值。 Pc警报延时 Pc警报延时 该延时以分钟为单位。设定为最小值时，设定警报延时被取消。 警报延时DI1（输入信号断开会激活警报）。 DI1警报延时 该延时以分钟为单位。最大值时设定警报被取消。 手册 RS8EJ341 © Danfoss 05-2013 AK-PC 530...
- Page 7 1、 Saux1输入上的温度信号 2、Sc4输入的温度信号 （Po最小值功能（A11）不会被该设定影响） 如果需要除霜保护，必须在Po处安装一个压力传感器，同时温度传感器必须安装 在Saux1或者Sc4输入上。 在不需要霜冻保护的设备上选择1和2，”E2”可以通过短接接 从PC到P0上的58和 61端子被禁用 连接显示器 在这里定义连接到控制器上的显示器类型。 关：EKA164 开：EKA165，带LED的扩展显示器。 “Saux1”传感器的温度读数 Saux1 温度 压力传感器工作范围 如果通过AKM程序设定该值，单位必 根据压力值，使用具有特定工作范围的压力传感器。这一工作范围必须在控制器 须是bar。 中设定（例如：-1~12bar） 如果已经选择℃显示，则该值必须以bar为单位；同样，如果选择℉显示，则以 psig为单位。 Po最小值 Po最小工作值 Po最大值 Po最大工作值 Pc最小值 Pc 最小工作值 Pc最大值 Pc 最大工作值 AK-PC 530 手册 RS8EJ341 © Danfoss 05-2013...
- Page 8 继电器5到8的值 o50- DO5运行时间— DO8运行时间 制冷剂设定 制冷剂 在制冷启动前，必须设定制冷剂。你可以在如下制冷剂中选择： 1=R12，2=R22，3=R134a，4=R502，5=R717，6=R13，7=R13b1，8=R23 ，9=R500，10=R503，11=R114，12=R142b，13=用户设定，14=R32，15=R227 ，16=R401A，17=R507，18=R402A，19=R404A，20=R407C，21=R407A，22=R407 B，23=R410A，24=R170，25=R290，26=R600，27=R600a，28=R744，29=R1270 ，30=R417A，31=R422A，32=R413A, 33=R422D, 34=R427A, 35=R438A 注意：错误选择制冷剂会对压缩机造成损害。其他制冷剂时，选择13，相应的3个 系数需要通过AKM设定---fac1，fac2，fac3。 手动控制（只在调整停止状态下） - - - 通过这个菜单，继电器可以手动吸合或者打开。0不做任何操作，但1和10之间的 数字会导通相应的继电器。1导通继电器1号，2导通继电器2号，等等。 11-18：可以在模拟量输出点上产生电压。设定11给出1.25V电压.设定12为2.5V电 压，依次类推。 频率 50 / 60 Hz (50=0, 60=1) 设定电网频率。 手册 RS8EJ341 © Danfoss 05-2013 AK-PC 530...
- Page 9 数字输入状态 DI输入上的信号可在如下菜单读出： DI1状态 DI1 状态 DI2状态 DI2 状态 DI3状态 DI3 状态 DI4状态 DI4 状态 DI5状态 DI5 状态 只有在停止运行时才能修改配置设定（压缩机和冷凝风扇的配置，耦合模式和冷媒）。 注意！压缩机的直接启动* 为防止压缩机损坏，参数c01和c07必须根据供应商要求或者根据通常要求设定： 全封压缩机c07最小5分钟 半封压缩机c07最小8分钟，同时c01最小2到5分钟（电机5到15KW） 电磁阀的直接启动可按出厂值设置。（0） DO9功能： 喷液联动功能 这里DO9被用于喷液联动功能。当所有的压缩机停止，同时P0 > 正压区，所有的电子膨胀阀关闭。 如下图所示配线。 该功能也可通过数据通讯启动，使用这种方式时继电器输出可用作其他用途。 复叠联动功能 如果两个控制器分别控制高温部分和低温部分，它们必须以如下方式连接以便低温控制在高温部分启动后再启动。信号可以通 过一个控制器的DO9产生，并从另一个控制器的开启输入获得。 AK-PC 530 手册 RS8EJ341 © Danfoss 05-2013...
- Page 10 E1 控制故障 E2 超出范围 E2：控制信号超过工作范围（短路/开路） At water cooler management without frost protection may alarm from a not mounted P0 input suppressed by connecting the signal from the PC (terminal 61) to P0 (terminal 58). 手册 RS8EJ341 © Danfoss 05-2013 AK-PC 530...
- Page 11 例1： 例2： Settings: 如果能级1需要开启3号，必须设置C17=4 c17 to 1 如果能级2需要开启4号，必须设置C18=8 c18 to 2 如果能级3需要开启3和4号，必须设置C19=12 c19 to 3 c20 to 4 继续设置C20，依次类推，直到所有的能量级被定义 c21 to 5 c22 to 6 c23 to 7 AK-PC 530 手册 RS8EJ341 © Danfoss 05-2013...
- Page 12 第一个空闲的继电器（DO1-DO8）将被设为第一个 风扇的继电器。然后依序排开。如果实际需求的DO点多 于530自身的空闲继电器输出点，通过模拟量输出进行连 接的扩展模块将被使用。 如果使用至多4个风扇在EKC331上 如果多于4个外接风扇被使用在两个EKC331上 输出信号取自AK-PC530 输出信号取自AK-PC530 EKC331上必须设置电压范围为0-5V（o10= 6） 第一个 EKC331上必须设置电压范围为0-5V（o10=6） EKC331上开启级数必须设置为4（o19=4）（同样适用于连接 第二个EKC331必须设置电压范围为5-10V（o10=7） 风扇数量较少的情况下） 两个EKC设备上开启级数都必须设置为4（o19= 4） （同样适用于连接风扇数量较少的情况下） Connection Connection 风扇轮换启动（仅c29=11-18） 当所有风扇停止工作，可以定义风扇轮换开启 调节开始后，风扇1首先开启，实际情况决定风扇开启数量。 当所有风扇全部根据实际调节全部停止，在下一次调节开始时 风扇2将首先开启，依次类推，风扇3..当所有的风扇都参与过轮换调节或轮换开启满一个周期，风扇1 将会再次首先被开启。 如果EKC331上的风扇数量多有一个，其他的风扇将不会第一个 开启。 第一个开启的风扇将会是带有最低电压的那个风扇 如果整个冷凝器仅由一个变频器控制，AK-PC530 会根据所需容量输出模拟信号（“c29”=9）。 信号从0到10V变化。信号和容量匹配关系见右图。 手册 RS8EJ341 © Danfoss 05-2013 AK-PC 530...
- Page 13 EKA163 如果想要持续显示冷凝压力，可以用一个没有设置键的显示单 元来显示冷凝压力。 EKA164 用于设置控制器并观察蒸发压力。 按最下面的按键，冷凝压力会在面板上短暂显示。 和EKA165相同，面板上LED会显示工作状态。 EKA 163 EKA 164 面板上的按钮 简而言之： 1、 按住上键（长按），直到参数显示 如果想要改变设定值，可以按住上键和下键来增加或者减少设 2、 按上键或下键, 找到想要调整的参数 定值。但在改变设定值前，必须首先进入其相应的菜单。按住 3、 按中间的按钮, 显示当前设定值 上键不放几秒钟后就可以进入该菜单---进入到参数代码列表 4、 按上键或下键, 以改变设定值 中，找到你想要更改的参数并按住中间的按钮。当参数修改完 5、 再次按住中间的按钮, 保存设定 毕，再次按下中间的按钮确认新的设定值。 （短时间按住会显示正运行的警报代码，请参见17页） AK-PC 530 手册 RS8EJ341 © Danfoss 05-2013...
- Page 14 30 min. 最小再启动时间 0 min. 60 min 运行模式设置 1：顺序（运行模式/先进后出） 2：循环（运行模式/先进先出） 3：二进制和循环 带卸载的运行模式，继电器必须设定为： 0：当需要更多容量时导通 1：当需要更多容量时断开 正压区 0.1 K / 0.1 bar 20 K / 2.0 bar 4.0 / 0.4 bar 正压区延时 0.1 min 60 min 手册 RS8EJ341 © Danfoss 05-2013 AK-PC 530...
- Page 15 0 min. (-1=OFF) 999 min. 0 min. Pc的警报延时 0 min. (-1=OFF) 999 min. 0 min. 其他 控制器地址 o03* 开/关启动开关（Service-Pin信息） o04* 访问密码 1 (0=OFF) Sc3，Sc4和“Saux1”的传感器类型 0=PT1000，1=PTC1000 2-7=随Po和Pc上的温度传感器的变化而变化。见 7 (1) 手册前部分和第21页 设定供电频率 50 Hz 60 H 在水冷系统中，在没有霜冻保护的情况下，如果未安装Po,通过连接58和61端子可抑制报警 AK-PC 530 手册 RS8EJ341 © Danfoss 05-2013...
- Page 16 示温度和M&M模式 4、显示压力和M&M模式 继电器输出DO9的功能： 速度调节启/停 蒸发器喷液联动 复叠联动（至少有一个压缩机运行） 冷凝器风扇的启/停 继电器输出DO10的功能： 警报继电器 冷凝器风扇的启/停 Dl1信号中警报信息的定义 未使用 风扇故障（A34） DI1警报（A28） 冷冻水应用时的设定 通过温度传感器信号进行压缩机调节时，输入信 号的设定： 57-58上的温度传感器 Saux1上的温度传感器 Sc4上的温度传感器 如需霜冻保护，该设置必须为1或者2. 显示单元连接 关：EKA 164 开：EKA 165（带LED的扩展显示单元） 服务 DI1输入的状态 DI2输入的状态 传感器“SC3”的温度读数 °C 传感器“SC4”的温度读数 °C 手册 RS8EJ341 © Danfoss 05-2013 AK-PC 530...
- Page 17 压缩机 7 故障 压缩机 8 故障 房间温度警报（Saux 1 高） DI 1警报，端子46断开 DI 2警报，端子47断开 DI 3警报，端子49断开 DI 4警报，端子50断开 DI 5警报，端子52断开 风扇警报。DI1输入信号断开 调节停止 状态信息 调节 等待“c01” 等待“c07” 等待“c11”或者“c12” 等待“c14”或者“c15” 内部或外部信号导致调节停止 手动控制的输出 安全中断。A30设定值超出或所有的安全 输入（29-36）信号断开。 信息 在设置之前需要输入密码 AK-PC 530 手册 RS8EJ341 © Danfoss 05-2013...
- Page 18 60-62 冷凝压力。来自AKS 32R **的电压信号 EKS111的传感器信号（当r33=2或者4时需要） 54-56 冷凝器出风温度。来自AKS 11, AKS 12 或者EKS111的传 感器信号 数据通讯 25-26 只有通讯模块已安装好后才需要连接 对于以太网传输，必需使用RJ45的插头。（LON FTT10也可以通 Unloader 过这种方式来连接） 若输出端被用于控制卸载，就 数据通讯线的正确安装非常重要。请参阅文献No. RC8AC 不需要连接安全回路信号。例 如，DO2连接卸载，No.30的终 端闲置。 • 如果控制器只控制压缩机或风扇，可以分别分配Pc和Po传感 在特殊情况下继电器DO9和DO10可重新设置，用于风扇控制， 器。 见第9页。 • 在盐水系统中，会使用57-58和60-61的温度测量，用以替代AKS 32R的压力测量。详见o06。 手册 RS8EJ341 © Danfoss 05-2013 AK-PC 530...
- Page 19 Only for front mounting (IP 40) 请参考丹佛斯样本RK0YG… Only connection via plugs 安装事项 Display type EKA 163 / EKA 164 意外损坏、安装错误或者场所环境都会导致控制系统发 生故障，进而导致设备瘫痪。 我们的产品中带有多种安全保护来阻止这些事故的发 生。然而，譬如错误安装，同样会导致问题的发生。电子控制 不能替代正常的、良好的工程实践。 由于以上的错误而导致的损失，丹佛斯不会对任何产 品或者设备承担责任。彻底地检查安装并满足设备安全要求是 安装人员的责任。 在压缩机停止和需要在压缩机前装储液器时，控制器 中必须要设定特殊的参考值 当地Danfoss代理商将乐于为您提供进一步的建议。 Display type EKA 165 AK-PC 530 手册 RS8EJ341 © Danfoss 05-2013...
- Page 20 100%容量 （EKA165的“HP”LED亮） 容量的一半。 再30秒以后完全停机 Pc > Pc最大值（A30） 0%容量 100%容量 Pc信号错误（Pc读数 < 5%） 没有变化 100%容量 Sc3信号故障 没有变化 可变部分被省略 （可变参考值（r33）设为2或 4） 参考值（r29）= 设置值（r28） 控制传感器的信号故障 Po参考值降低5K。同时，Po信号变成控 没有变化 （Saux1或S4（081）） 制传感器 风扇测试 在冬季，设定c29 = 1 -8，最后的那个风扇很难被启动。 为确保风扇可控，控制器将每24小时进行一次测试，确保继电器正常。 没被使用过的继电器也会被激活30秒，但两个继电器之间会有一小时的中断。 手册 RS8EJ341 © Danfoss 05-2013 AK-PC 530...
- Page 21 PTC1000 PTC1000 压缩机组/ Pt1000 Pt1000 Pt1000*** Pt1000*** 带结霜保护的水冷机 AKS 32R* +干冷却器 PTC1000 PTC1000 PTC1000*** PTC1000*** 无结霜保护的水冷机 Pt1000 Pt1000 Pt1000 Pt1000 Pt1000 +干冷却器 PTC1000 PTC1000 PTC1000 PTC1000 PTC1000 *） 给结霜保护发送信号 **） 如果在r33（r33=2或4）中设置，将给浮动冷凝器调节发送信号。 ***） 盐水制冷中同样需要除霜，将控制传感器连接到Sc4或Saux1（在o81中设置）上。 AK-PC 530 手册 RS8EJ341 © Danfoss 05-2013...
- Page 22 您可以从四种不同的控制模式中选择。 为避免过高的冷凝器温度，必须设定Pc最大值（A30）。如果温 建议选择1或2，但如果该设备不能稳定运行，有必要 度达到该值，压缩机将停止运行。 换成3或4。 不同的控制模式如下所示： 1、PI控制。固定参考值，如恒定的冷凝压力。 2、PI控制。参考值随室外温度浮动，如可变的冷凝器压力 3、选择“1”，但使用P调节。冷凝器压力比参考值显示的压力 略高。 4、选择“2”，但使用P调节。冷凝器压力比参考值显示的压力 略高。 如果选择了浮动参考值（模式2和4），为了限制参考值的变 化，就必须设置两个值。最大值（r30）和最小值（r31）。所 1、带固定参考值的PI调节 Setpoint 如果需要提高冷凝温度来实现热回收，必须设定偏移量（r34） 任何时刻的控制器调节参考值可以参见“r29”。 DI5功能必须设定为1. 此处设定的确定参考值（r28）可适应所有负载。 一旦DI15输入信号，参考值就会提高。 2、 带有浮动参考值的PI调节 参考值随室外温度Sc3变化而变化。如果室外温度下降一度，该 DI5功能必须设定为1。 参考值也会相应下降一度。参考值根据带有最大Xp值的压缩机 一旦DI5输入信号，参考值将变为r28的设定值。 容量来调整。 基于控制器调节的任何时候的参考值可参阅“r29”。 如果需要提高冷凝温度来实现热回收， r28必须设定为 如果室外温度传感器出现故障，参考值会变为r28的设定值。 该温度。 手册 RS8EJ341 © Danfoss 05-2013 AK-PC 530...
- Page 23 3、带有固定设定值的P调节 选择“1”，必须接受与参考值之间的偏差增加。因为控制器使 风扇级数根据Xp值确定。Xp的推荐设定值为冷凝器的△T值， 用了实际冷凝温度和设定参考值之间的偏差，该偏差用于显示 10-15K。 运行的风扇数量。 风扇的启停如图所示。 如果整个冷凝器容量通过速度调节进行控制，容量变化将如虚 线所示。 4、带有浮动参考值的P调节 选择“2”，必须接受同参考值之间的偏差增加。这是因为控制 风扇级数根据Xp值确定。Xp的推荐设定值为冷凝器的△T值，为 器使用了实际冷凝温度和室外温度的偏差，该偏差显示了需要 10-15K。 运行的风扇数量。（因为一定可以通过冷凝器来制冷，所以第 风扇的启停如图所示。 一个“r56的度数”被省去）。 如果整个冷凝器容量通过速度调节控制，容量变化将如虚线所 示。 避免不必要警报的重要设置 当r33 = 1 或2： 设定Pc最大参考值至少低于Pc最大值（A30）5K。 当r33 = 3 或4： 设定Pc最大参考值至少低于Pc 最大值（A30）（Xp +5）K AK-PC 530 手册 RS8EJ341 © Danfoss 05-2013...
- Page 24 样本清单 用于拓展运行的安装指南 RC8AC—在这里您可以了解如何建立ADAP-KOOL 数据通信实现制冷控制。 丹佛斯对产品目录、手册和其他印刷材料中可能出现的错误不承担任何责任，丹佛斯保留无预先通知更改其产品的权利。如果 这种更改不会影响双方已经同意的基本规格性能，则也适用于已经定购的产品。本资料里的所有商标所有权归其各自公司所 有。Danfoss 和Danfoss 徽标字型为Danfoss A/S 的商业标志。版权所有。 手册 RS8EJ341 © Danfoss 05-2013 AK-PC 530...
