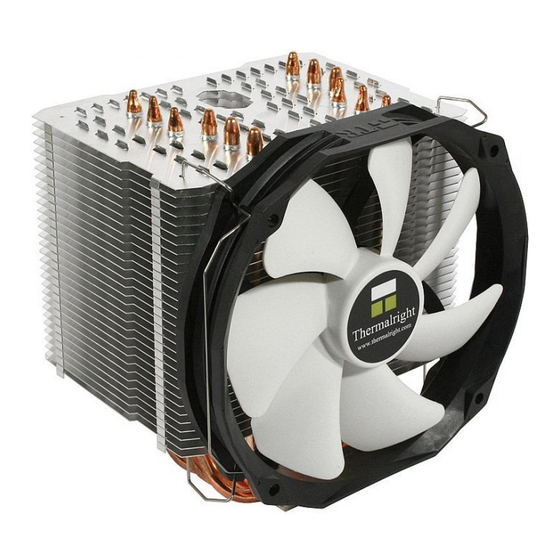

Summary of Contents for Thermalright Macho Rev. A (BW)

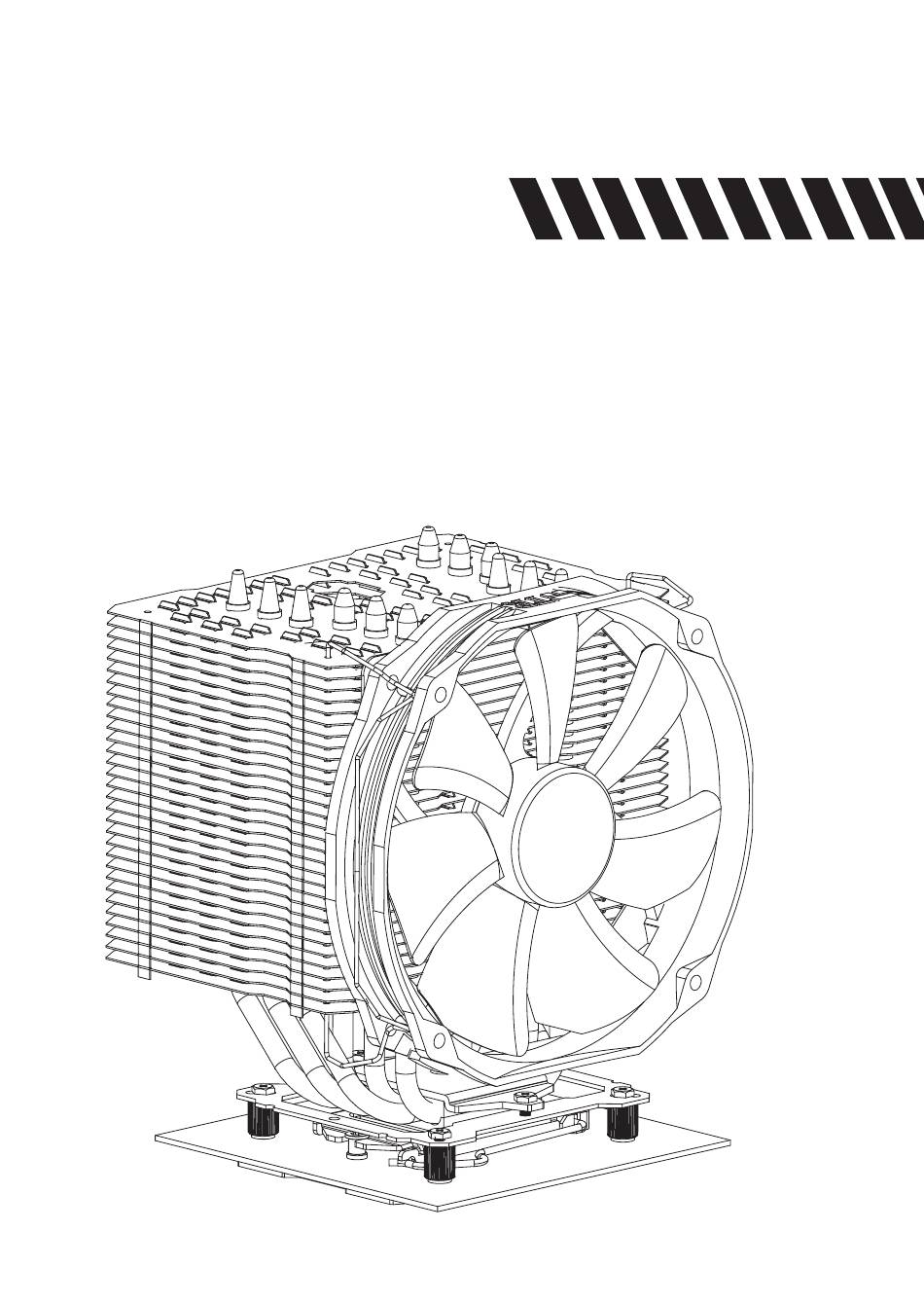

  • Page 1 Thermalright Macho Rev. A (BW)
  • Page 3 Assembly package Macho Rev. A (BW) × 4 × 1 × 4 × 4 × 7 × 4 × 4 × 5 × 1 × 1 Chill Factor × 1 × 2 × 1 × 1...

  • Page 4: Exploded View

    Macho Rev.A (BW) Intel 775/1150/1151/1155/1156/1366 Exploded View Important! Before proceeding with installation, please check for the most up-to-date instructions at www.thermalright.com Fan Clip Macho Heatsink Body M3 L6 Screw TY-147A Anchoring Mount Anti-Vibration Pads Screw Nut Mounting Plate Backplate cap...
  • Page 5 M3 L10 Screw ×5 M3 L6 Screw ×7 Intel Washer (small) ×4 AMD Washer (big) ×4 Anti-Vibration Pad ×4 Backplate cap ×1 Fan Clip ×2 Thermal paste ×1 Screw driver ×1 TY-147A ×1 Mylar ×1 The Ultimate Cooling Solutions! www.thermalright.com...

  • Page 6: Installation Instructions

    Installation Instructions: Step 1: Step 1 : Part Installation Take out Macho cooler from the paper box.Remove the TY-147A from the cooler by pulling the Fan Clips upwards in order to give room for ease of installation. And leave the Fan Clips on the Heatsink Body.
  • Page 7 Plug in the fan connector to the CPU PWM Fan Body. And then secure it with the Fan Clips, by socket on the motherboard. Installation complete. pulling the Fan Clips to place the four ends at the four holes on the TY-147A. The Ultimate Cooling Solutions! www.thermalright.com...
  • Page 8 Macho Rev.A (BW) Intel 2011/2011-3/2066 Exploded View Important! Before proceeding with installation, please check for the most up-to-date instructions at www.thermalright.com Fan Clip Macho Heatsink Body M3 L6 Screw TY-147A Anchoring Mount Anti-Vibration Pads LGA2011 Type B Mounting Plate Screw Pillars...
  • Page 9 M3 L10 Screw ×5 M3 L6 Screw ×7 Intel Washer (small) ×4 AMD Washer (big) ×4 Anti-Vibration Pad ×4 Backplate cap ×1 Fan Clip ×2 Thermal paste ×1 Screw driver ×1 TY-147A ×1 Mylar ×1 The Ultimate Cooling Solutions! www.thermalright.com...
  • Page 10 Installation Instructions: Step 1: Step 1 : Part Installation Take out Macho cooler from the paper box.Remove the TY-147A from the cooler by pulling the Fan Clips upwards in order to give room for ease of installation. And leave the fan clips on the Heatsink Body. Do not remove them.
  • Page 11 Plug in the fan connector to the CPU PWM Fan Body. And then secure it with the Fan Clips, by socket on the motherboard. Installation complete. pulling the Fan Clips to place the four ends at the four holes on the TY-147A. The Ultimate Cooling Solutions! www.thermalright.com...
  • Page 12 Macho Rev.A (BW) AM2/AM2+/AM3/AM3+/AM4/FM1/FM2/FM2+ Exploded View Important! Before proceeding with installation, please check for the most up-to-date instructions at www.thermalright.com Fan Clip Macho Heatsink Body M3 L6 Screw TY-147A Anchoring Mount Screw Nut Anti-Vibration Pads Mounting Plate Backplate cap Mylar Film...
  • Page 13 M3 L10 Screw ×5 M3 L6 Screw ×7 Intel Washer (small) ×4 AMD Washer (big) ×4 Anti-Vibration Pad ×4 Backplate cap ×1 Fan Clip ×2 Thermal paste ×1 Screw driver ×1 TY-147A ×1 Mylar ×1 The Ultimate Cooling Solutions! www.thermalright.com...
  • Page 14 Installation Instructions: Step 1: Step 1 : Part Installation Take out Macho cooler from the paper box. Remove the TY-147A from the cooler by pulling the Fan Clips upwards in order to give room for ease of installation. And leave the Fan Clips on the Heatsink Body.
  • Page 15 Plug in the fan connector to the CPU PWM Fan Body. And then secure it with the Fan Clips, by socket on the motherboard. Installation complete. pulling the Fan Clips to place the four ends at the four holes on the TY-147A . The Ultimate Cooling Solutions! www.thermalright.com...
  • Page 16 Macho Rev.A (BW) Intel 775/1150/1151/1155/1156/1366 Explosionszeichnung Wichtig! Bitte prüfen Sie vor der Montage, ob für Ihren Kühler aktualisierte Montagehinweise auf der Webseite www.themalright.com verfügbar sind. Lüfterklammer Macho Kühlkörper M3 L6 Schraube TY-147A Montagerahmen Anti-Vibrationpad Rändelschraube Befestigungsplatte Backplateeinsatz Leitschutzfolie Intel Unterlegscheibe Multi Plattform Backplate (klein) M3 L10 Schraube...
  • Page 17 Befestigungsplatte ×1 Rändelschraube ×4 Adapterschraube x4 Intel Unterlegscheibe M3 L10 Schraube ×5 M3 L6 Schraube ×7 (klein) ×4 AMD Unterlegscheibe Anti-Vibrationspad ×4 Backplateeinsatz ×1 (groß) ×4 Schraubendreher ×1 Lüfterklammer ×2 Wärmeleitpaste ×1 Leitschutzfolie ×1 TY-147A ×1 The Ultimate Cooling Solutions! www.thermalright.com...
  • Page 18 Installationsanleitung: Schritt 1: Nachdem Sie den Macho Kühler aus der Verpackung genommen haben demontieren Sie zunächst den Lüfter, um die Installation zu vereinfachen. Belassen Sie hierbei die Lüfterklammern am Kühlkörper - entfernen Sie diese nicht. Bringen Sie die vier selbstklebenden Anti-Vibrationspads an den Ecken des Kühlkörpers an.
  • Page 19 Die Installation ist nun abgeschlossen. Bitte mit den Lüfterklammern, indem Sie prüfen Sie die ordnungsgemäße Funktion vor diese über den Lüfterrahmen klappen und die Inbetriebnahme Ihres PC. spitzwinkeligen Ecken in die Montagelöcher des Lüfters einrasten lassen. The Ultimate Cooling Solutions! www.thermalright.com...
  • Page 20 Macho Rev.A (BW) Intel 2011/2011-3/2066 Explosionszeichnung Wichtig! Bitte prüfen Sie vor der Montage, ob für Ihren Kühler aktualisierte Montagehinweise auf der Webseite www.thermalright.com verfügbar sind. Lüfterklammer Macho Kühlkörper M3 L6 Schraub TY-147A Montagerahmen Anti-Vibrationspad LGA2011 Type B Adapterschraube Befestigungsplatte...
  • Page 21 Befestigungsplatte ×1 Rändelschraube ×4 Adapterschraube x4 Intel Unterlegscheibe M3 L10 Schraube ×5 M3 L6 Schraube ×7 (klein) ×4 AMD Unterlegscheibe Anti-Vibrationspad ×4 Backplateeinsatz ×1 (groß) ×4 Schraubendreher ×1 Lüfterklammer ×2 Wärmeleitpaste ×1 Leitschutzfolie ×1 TY-147A ×1 The Ultimate Cooling Solutions! www.thermalright.com...
  • Page 22 Installationsanleitung: Schritt 1: Nachdem Sie den Macho Kühler aus der Verpackung genommen haben demontieren Sie zunächst den Lüfter, um die Installation zu vereinfachen. Belassen Sie hierbei die Lüfterklammern am Kühlkörper - entfernen Sie diese nicht. Bringen Sie die vier selbstklebenden Anti-Vibrationspads an den Ecken des Kühlkörpers an.
  • Page 23 Die Installation ist nun abgeschlossen. Bitte mit den Lüfterklammern, indem Sie prüfen Sie die ordnungsgemäße Funktion vor diese über den Lüfterrahmen klappen und die Inbetriebnahme Ihres PC. spitzwinkeligen Ecken in die Montagelöcher des Lüfters einrasten lassen. The Ultimate Cooling Solutions! www.thermalright.com...
  • Page 24 Macho Rev.A (BW) AM2/AM2+/AM3/AM3+/AM4/FM1/FM2/FM2+ Explosionszeichnung Wichtig!Bitte prüfen Sie vor der Montage, ob für Ihren Kühler aktualisierte Montagehinweise auf der Webseite www.thermalright.comverfügbar sind. Lüfterklammer Macho Kühlkörper M3 L6 Schraube TY-147A Montagerahmen Rändelschraube Anti-Vibrationpad Befestigungsplatte Backplateeinsatz Leitschutzfolie AMD Unterlegscheibe (groß) Multi Plattform Backplate...
  • Page 25 Befestigungsplatte ×1 Rändelschraube ×4 Adapterschraube x4 Intel Unterlegscheibe M3 L10 Schraube ×5 M3 L6 Schraube ×7 (klein) ×4 AMD Unterlegscheibe Anti-Vibrationspad ×4 Backplateeinsatz ×1 (groß) ×4 Schraubendreher ×1 Lüfterklammer ×2 Wärmeleitpaste ×1 Leitschutzfolie ×1 TY-147A ×1 The Ultimate Cooling Solutions! www.thermalright.com...
  • Page 26 Installationsanleitung: Schritt 1: Nachdem Sie den Macho Kühler aus der Verpackung genommen haben demontieren Sie zunächst den Lüfter, um die Installation zu vereinfachen. Belassen Sie hierbei die Lüfterklammern am Kühlkörper - entfernen Sie diese nicht. Bringen Sie die vier selbstklebenden Anti-Vibrationspads an den Ecken des Kühlkörpers an.
  • Page 27 Die Installation ist nun abgeschlossen. Bitte mit den Lüfterklammern, indem Sie prüfen Sie die ordnungsgemäße Funktion vor diese über den Lüfterrahmen klappen und die Inbetriebnahme Ihres PC. spitzwinkeligen Ecken in die Montagelöcher des Lüfters einrasten lassen. The Ultimate Cooling Solutions! www.thermalright.com...

  • Page 28: Technical Spec

    Macho Rev.A (BW) Technical Spec Heatsink Specifications: Dimension: Length 140mm x Width 102mm x Height 162mm Weight: 710g Heatpipe: 6mm heatpipe*6 units Copper Base: C1100 Pure copper nickel plated Fan Specification: Dimension: L152mm x H140mm x W26.5m Weight: 160g Fan speed: 300~1300RPM (4-Pin PWM) Fan noise: 15~21dBA MAX (4-Pin PWM) Airflow: 16.9~73.6CFM MAX Connector: 4 Pin (PWM Fan connector)

  • Page 29: Technische Spezifikationen

    Kupfer Grundplatte: C1100 reines Kupfer vernickelt Lüfter Spezifikationen: Maße (mm): L152 x H140 x B26,5 Gewicht: 160 g Drehzahl: 300~1300 U/min (4-Pin PWM) Lautstärke: 15~21 dBA max. (4-Pin PWM) Fördermenge: 28,71~125,04 m³/h max. Anschluss: 4 Pin (PWM Lüfteranschluss) The Ultimate Cooling Solutions! www.thermalright.com...
  • Page 30 Macho Rev.A (BW)
  • Page 32 The Ultimate Cooling Solutions! Thermalright Produkte werden in www.thermalright.com Europa importiert und vertrieben durch die: TEL: +886-2-2915-5005 PC-Cooling GmbH FAX: +886-2-2915-5123 Eichenallee 3 EMAIL: sales@thermalright.com 24589 Nortorf 170612...
