Alphacool EISKOFFER BASIC Manual page 12

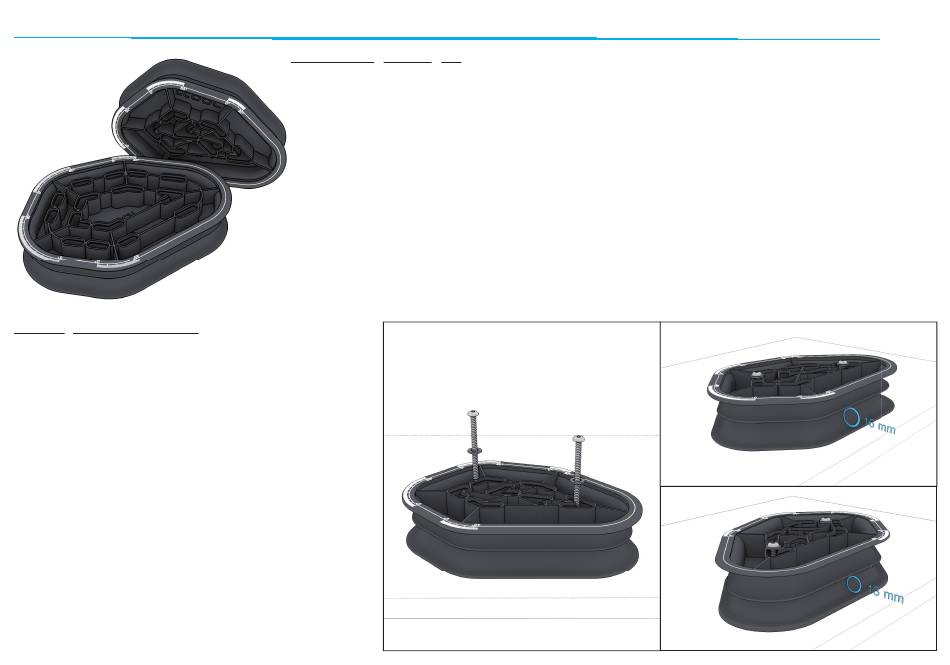

Einzelteile im Detail: Anleger / Anschläge
Montage auf Holzplatte
benötigte Teile:
2x Holzschrauben M4,5x50
2x Unterlegscheiben
Befestigen Sie alle Teile mit 2 Schrauben für
ausreichende Stabilität.
Alle Biegeanleger und -anschläge sind für
Rohrdurchmesser von 12 bzw. 13 mm und
16 mm ausgelegt. Die benötigte Führung wird
immer nach unten ausgerichtet.
12
Multi-Biegeanleger
kleine Version:
Rohre mit Ø 13 bzw. 12 mm werden um einen Radius von 23,5 mm gebogen.
Rohre mit Ø 16 mm werden um einen Radius von 22 mm gebogen.
große Version:
Rohre mit Ø 13 bzw. 12 mm werden um einen Radius von 33,5 mm gebogen.
Rohre mit Ø 16 mm werden um einen Radius von 32 mm gebogen.
Biegen Sie nicht über einen addierten Winkel von 180° hinaus, um Ihr Rohr im
ausgekühlten Zustand wieder entfernen zu können.
(nicht im Lieferumfang):
mögliche Winkel: 30°, 45°, 60°, 90°
