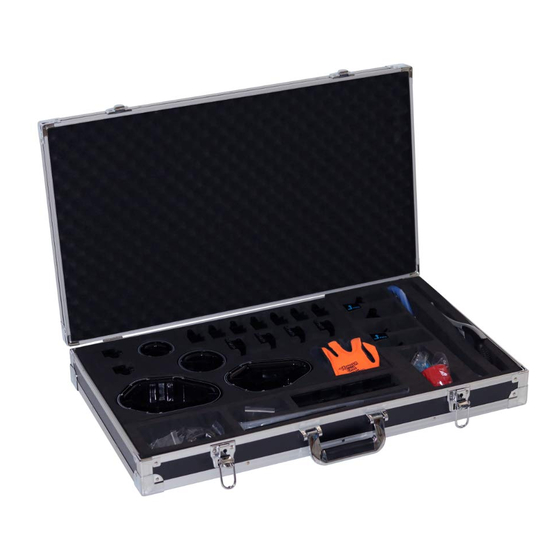

- Page 1 EISKOFFER BASIC / LIGHT...
- Page 3 Inhaltsverzeichnis - Table of Contents - Sommaire Deutsch Lieferumfang Teileliste - Beschreibung und Verwendungszweck Entgrater & Bending Inserts Fittinganschlag gerader Anleger mit Stiftanschlag Kreisbogenanleger Multi-Biegeanleger English Français...
- Page 4 Lieferumfang Fittinganschlag M4.5x50 Holzschrauben Anleger gerade M5 Unterlegscheiben mit Stiftanschlag Kreisbogenanleger Entgrater LIGHT: 1x R32 - 33.5 mm (NUR BASIC VERSION) BASIC: 1x R22 - 23.5 mm 1x R32 - 33.5 mm Multi-Biegeanleger Bending Inserts LIGHT: 1x R22 - 23.5 mm 1x 9.5 mm Ø...
- Page 5 Einzelteile im Detail Entgrater Bearbeiten Sie die Schnittkanten mit dem Entgrater, um diese abzurunden. Scharfe Kanten könnten sonst die Dichtung Ihrer Hardtube - Anschlüsse zerstören. Bending Inserts 2 Größen: Ø 9.5 mm - für Hardtubes mit einem Innendurchmesser von 10 mm Ø...
- Page 6 11 mm bei Rohren mit Ø 16 mm Die Tiefe wird durch eine Markierung angezeigt Die Einstecktiefe ist auf die Schlupftiefe von Alphacool HardTube - Anschlüssen ausgelegt. Beim Übertragen der Maße müssen Sie diese also nicht hinzuaddieren. Sollten Sie keine Alphacool Anschlüsse verwenden, nutzen Sie den geraden Anleger mit Stiftanschlag (Seite 8) oder verrechnen Sie die Differenz mit Ihren Anschlüssen.
- Page 7 Einzelteile im Detail Anwendungsbeispiel:...
- Page 8 Einzelteile im Detail Anleger gerade mit Stiftanschlag 2 Einsatzgebiete: Anschlag mit variabler Einstecktiefe oder einfacher gerader Anleger zum Biegen Die Einstecktiefe bezieht sich auf die Schlupftiefe von HardTube - Anschlüssen. Mit dem Stiftanschlag können Sie die Tiefe entsprechend Ihrer verwendeten Anschlüsse regulieren.
- Page 9 Einzelteile im Detail Anwendungsbeispiel: Anwendungsbeispiel:...
- Page 10 Einzelteile im Detail Kreisbogenanleger kleine Version: Rohre mit Ø 13 bzw. 12 mm werden um einen Radius von 23,5 mm gebogen. Rohre mit Ø 16 mm werden um einen Radius von 22 mm gebogen. große Version: Rohre mit Ø 13 bzw. 12 mm werden um einen Radius von 33,5 mm gebogen. Rohre mit Ø...
- Page 11 Einzelteile im Detail Anwendungsbeispiel:...
- Page 12 Einzelteile im Detail: Anleger / Anschläge Multi-Biegeanleger mögliche Winkel: 30°, 45°, 60°, 90° kleine Version: Rohre mit Ø 13 bzw. 12 mm werden um einen Radius von 23,5 mm gebogen. Rohre mit Ø 16 mm werden um einen Radius von 22 mm gebogen. große Version: Rohre mit Ø...
- Page 13 Einzelteile im Detail Anwendungsbeispiel:...
- Page 15 Table of Contents - Inhaltsverzeichnis - Sommaire Deutsch English Scope of Delivery Parts List – descriptions and purpose Deburring Tool & Bending Inserts Fitting Stopper Straight Mandrel with Stylus Stopper Arc Mandrel Multi Mandrel Français...
- Page 16 Scope of Delivery Fitting Stopper M4.5x50 Wood Screws Straight Mandrel M5 Washers with Stylus Stopper Arc Mandrel Deburring Tool LIGHT: 1x R32 - 33.5 mm (BASIC VERSION ONLY) BASIC: 1x R22 - 23.5 mm 1x R32 - 33.5 mm Multi Mandrel Bending Inserts LIGHT: 1x R22 - 23.5 mm...
- Page 17 Components in Detail Deburring Tool Finish the cut edges with the deburring tool to round them off. Sharp edges could otherwise damage the Hard Tube connectors you use. Bending Inserts 2 Sizes: Ø 9.5 mm - for Hardtubes with an inner diameter of 10 mm Ø...
- Page 18 11 mm for tubes with 16 mm Ø Depth is shown with a marking The insertion depth is based on the connection depth for Alphacool Hard-Tube connectors, so this measurement does not need to be added when calculating dimensions. If you are not using Alphacool connectors, use the straight mandrel with stylus stopper (page 20) or calculate the difference using your connectors.
- Page 19 Components in Detail Usage Example:...
- Page 20 Stopper with variable insertion depth simple straight mandrel for bending The insertion depth is based on the connection depth for Alphacool Hard-Tube connectors. With the stylus stopper, you can adjust the depth to correspond with the connectors you are using. You do not need to add this measurement when calculating your measurements later.
- Page 21 Components in Detail Usage Example:...
- Page 22 Components in Detail Arc Mandrel Small version: Tubes with 13 or 12 mm Ø are bent around a 23.5 mm radius Tubes with 16 mm Ø are bent around a 22 mm radius Big version: Tubes with 13 or 12 mm Ø are bent around a 33.5 mm radius Tubes with 16 mm Ø...
- Page 23 Components in Detail Usage Example:...
- Page 24 Components in Detail Multi Mandrel possible angles: 30°, 45°, 60°, 90° Small version: Tubes with 13 or 12 mm Ø are bent around a 23.5 mm radius Tubes with 16 mm Ø are bent around a 22 mm radius Big version: Tubes with 13 or 12 mm Ø...
- Page 25 Components in Detail Usage Example:...
- Page 27 Sommaire - Inhaltsverzeichnis - Table of Contents Deutsch English Français Contenu de livraison Liste des pièces – description et utilisation Ebavureur & Insertion de courbage Butées de raccord Support de courbage droit avec butée à tige Plaque de courbage en cercle Support de courbage à...
- Page 28 Contenu de livraison Butées de raccord M4.5x50 Vis à bois Support de courbage M5 Rondelles droit avec butée à tige Plaque de courbage en cercle Ebavureur LIGHT: 1x R32 - 33.5 mm (VERSION BASIC SEULEMENT) BASIC: 1x R22 - 23.5 mm 1x R32 - 33.5 mm Support de courbage à...
- Page 29 Pièces en détail Ebavureur Travailler les bords de coupure avec l’ébavureur pour les arrondir. Les bords coupants peuvent sinon détruire les joints des tubes raccords. Insertion de courbage 2 Tailles: Ø 9.5 mm- pour Hardtubes avec un diamètre intérieur de 10 mm Ø...
- Page 30 11 mm pour tubes avec 16mm de diamètre La profondeur d’insertion est marquée La profondeur d’insertion est adaptée aux tubes rigides d’Alphacool. Des calcules supplémentaires ne sont pas nécessaires. Pour utiliser d’autres raccords, servez- vous de l’autre butée à tige (page 32) ou additionnez la différences avec vos raccords.
- Page 31 Pièces en détail Exemple d’utilisation:...
- Page 32 Pièces en détail Support de courbage droit avec butée à tige e droit avec butée à tige Deux champs d’utilisation : Comme Butée à profondeur variable Plateau simple de courbage La profondeur d’insertion se rapport à la profondeur de glissement des raccords. Cette profondeur peut être adaptée par la butée à...
- Page 33 Pièces en détail Exemple d’utilisation:...
- Page 34 Pièces en détail Plaque de courbage en cercle Petite version : Tubes de 12/13mm Ø courbés de 23,5 mm de rayon Tubes de 16mm Ø courbés de 22 mm de rayon Grande version : Tubes de 12/13mm Ø courbés de 33,5 mm de rayon Tubes de 16mm Ø...
- Page 35 Pièces en détail Exemple d’utilisation:...
- Page 36 Pièces en détail Support de courbage à angle multiple angles possibles: 30°, 45°, 60°, 90° Petite version : Tubes de 12/13mm Ø courbés de 23,5 mm de rayon Tubes de 16mm Ø courbés de 22 mm de rayon Grande version : Tubes de 12/13mm Ø...
- Page 37 Pièces en détail Exemple d’utilisation:...
- Page 40 Imprint: Alphacool International GmbH Marienberger Str. 1 38122 Braunschweig Head Office: +49 (0) 531 28874 - 0 Fax: +49 (0) 531 28874 - 22 E-Mail: info@alphacool.com General Manager: Fabian Noelte WEEE-Reg.-Nr.: DE 54464644 Trade Register: Amtsgericht Braunschweig HRB 202390 VAT.ID.Nr.:...
