Summary of Contents for Alphacool Eissturm Hurricane

  • Page 1 ALPHACOOL EISSTURM Hurricane...
  • Page 3 CONTENT - INHAL T - CONTENU newcomer tips - Einsteigertipps - conseils pour débutants scope of delivery - Lieferumfang - contenu de la livraison CPU cooler - CPU-Kühler - refroidisseur de l‘uc radiator - Radiator - radiateur reservoir - Ausgleichsbehälter - réservoir tubing - Verschlauchen - raccordements leak test - Dichtigkeitstest - test d’étanchéité...
  • Page 4 NEWCOMER TIPS - EINSTEIGERTiPPS - CONSEILS POUR DÉBUTANTS The pump should be inserted into the system directly after the reservoir. The reservoir should always be placed higher than the pump in order for water to completely flow through it. To prevent damage to the pump, it should never run dry.
  • Page 5 NEWCOMER TIPS - EINSTEIGERTiPPS - CONSEILS POUR DÉBUTANTS Führen Sie einen Dichtigkeitstest durch bevor Sie die Kühlung in einem laufendem PC System verwenden (Kapitel „Dichtigkeitstest“ s. 41). Sollten Sie eine undichte Stelle bemerken, unterbrechen Sie sofort die Stromzufuhr. Bitte verwenden Sie weder Leitungswasser noch ausschließlich reines destilliertes Wasser. Leitungswasser enthält zu hohe Kalkmengen und kann Ihren Kühler verstopfen und Dichtungen beschädigen.
  • Page 6 sCOPE OF DELIVERY - LIEFERUMFANG- CONTENU DE LA LIVRAISON Eisblock XPX CPU Cooler CPU-Kühler Refroidisseur d‘UCT Eisbecher DDC Eisbecher D5 Eisstation DDC Reservoir + pump - depending on the set version Ausgleichsbehälter + Pumpe - je nach Set-Version Réservoir + pompe - selon version Laing DDC-1T VPP 755 Laing DDC-1T...
  • Page 7 sCOPE OF DELIVERY - LIEFERUMFANG- CONTENU DE LA LIVRAISON Eiszapfen Compression fi ttings G1/4“ - 13/10 mm, form and quantity pending on the set version Quick release connector G1/4“ Anschraubtüllen G1/4“ - 13/10 mm, Anzahl und Form je nach Set-Version G1/4“...

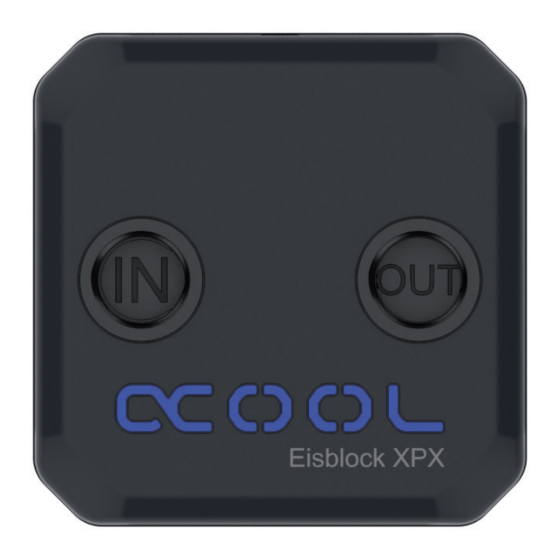

  • Page 9 EISBLOCK XPX CPU COOLER - CPU-KÜHLER - REFRODISSEUR D‘UCT preparing CPU - Vorbereitung CPU - préparation d‘UCT preparing CPU cooler - Vorbereitung CPU-Kühler - préparation refroidisseuer d‘UCT mounting - Montage - installation AM3 / AM3+ / AM2 / AM2+ / FM1 / FM2 / FM2+ / G34 / C32 / 940 / 939 / 754 INTEL 2011 / 2011-3 1150/51 / 1155/56 / 1366 / 775 / 771 / 604...
  • Page 10 EISBLOCK XPX CPU COOLER - CPU-KÜHLER - REFRODISSEUR D‘UCT COMPATIBILITY - KOMPATIBILITÄT - COMPATIBILITÉ AM3 / AM3+ / AM2 / AM2+ / FM1 / FM2 / FM2+ / G34 / C32 / 940 / 939 / 754 TR4 (bracket available separatly) INTEL 2011 / 2011-3 (Narrow ILM bracket available separatly)
  • Page 11 EISBLOCK XPX CPU COOLER - CPU-KÜHLER - REFRODISSEUR D‘UCT PREPARING CPU COOLER - VORBEREITUNG CPU-KÜHLER- PRÉPARER LE REFROIDISSEUR D‘UCT INTEL • Remove the protective fi lm on the cooler bottom. • Entfernen Sie die Schutzfolie auf dem Kühlerboden. • Retirer le fi lm protecteur sur le fond du refroidisseur. •...
  • Page 12 EISBLOCK XPX CPU COOLER - CPU-KÜHLER - REFRODISSEUR D‘UCT MOUNTING AM4 - MONTAGE AM4 - INSTALLATION AM4 AMD screws AMD-Schrauben vis AMD springs Druckfedern ressorts washers 0.5 mm Unterlegscheiben 0,5 mm rondelles 0.5 mm washers 2 mm Unterlegscheiben 2 mm rondelles 2 mm backplate of the Mainboard nuts...
  • Page 13 EISBLOCK XPX CPU COOLER - CPU-KÜHLER - REFRODISSEUR D‘UCT AM4 WITHOUT BACKPLATE - AM4 OHNE BACKPLATE - AM4 SANS PLAQUE ARRIÈRE remove retention module AMD screws Haltemodul entfernen AMD-Schrauben enlever module de fi xation vis AMD springs Druckfedern ressorts washers 0.5 mm Unterlegscheiben 0,5 mm rondelles 0.5 mm washers 2 mm...
  • Page 14 EISBLOCK XPX CPU COOLER - CPU-KÜHLER - REFRODISSEUR D‘UCT MOUNTING AM3 & OLDER - MONTAGE AM3 & ÄL TER - INSTALLATION AM3 & PLUS ANCIEN AMD screws AMD-Schrauben vis AMD springs Druckfedern ressorts washers 0.5 mm Unterlegscheiben 0,5 mm rondelles 0.5 mm nuts backplate of the Mainboard Muttern...
  • Page 15 EISBLOCK XPX CPU COOLER - CPU-KÜHLER - REFRODISSEUR D‘UCT MOUNTING INTEL 2011 /-3 - MONTAGE INTEL 2011 /-3 - INSTALLATION INTEL 2011 /-3 Intel 2011 screws Intel 2011-Schrauben vis Intel 2011 springs Druckfedern ressorts washers 0.5 mm Unterlegscheiben 0,5 mm rondelles 0.5 mm...
  • Page 16 EISBLOCK XPX CPU COOLER - CPU-KÜHLER - REFRODISSEUR D‘UCT MOUNTING 1150 & OLDER - MONTAGE INTEL 1150 & ÄL TER - INSTALLATION 1150 & PLUS ANCIEN Intel 1150 screws Intel 1150-Schrauben vis Intel 1150 springs Druckfedern ressorts washers 0.5 mm Unterlegscheiben 0,5 mm rondelles 0.5 mm included backplate...
  • Page 17 EISBLOCK XPX CPU COOLER - CPU-KÜHLER - REFRODISSEUR D‘UCT FINISHING TOUCH - DER LETZTE SCHLIFF - LA TOUCHE FINALE Connect the 3-pin connector to your mainboard. rubber covers screw cap Verbinden Sie den 3-Pin-Stecker mit ihrem Gummiüberzug Schraubenkappe Mainboard. protection élastique protège-vis Connecter le connecteur à...
  • Page 19 RADIATOR & FANS - RADIATOR & LÜFTER - RADIATEUR & VENTILATEURS preparing radiator - Radiator vorbereiten - préparer le radiateur mounting - Montage - installation connecting fans - Lüfter anschließen - connecter les ventilateurs...
  • Page 20 RADIATOR & FANS - RADIATOR & LÜFTER - RADIATEUR & VENTILATEURS MOUNTING - MONTAGE - INSTALLATION • Seal all unused threads of the radiator with sealing plugs. • Choose suitable place in your case. • The mounting style and fan direction can be selected individually. We recommend mounting the fans so that they blow out of the case.
  • Page 21 RADIATOR & FANS - RADIATOR & LÜFTER - RADIATEUR & VENTILATEURS Variant I, fans sucking Variante I, Lüfter saugend M3x30 Variante 1, ventilateurs aspirant...
  • Page 22 RADIATOR & FANS - RADIATOR & LÜFTER - RADIATEUR & VENTILATEURS M3x5 Variant 2, fans blowing Variante 2, Lüfter blasend M3x30 Variante 2, ventilateurs souffl ant 22 22...
  • Page 23 RADIATOR & FANS - RADIATOR & LÜFTER - RADIATEUR & VENTILATEURS CONNECTING FANS - LÜFTER ANSCHLIESSEN - CONNECTER LES VENTILATEURS y-adaptor PWM Y-PWM-Adapter adaptateur Y de PWM 4-pin fan connections 4-Pin Lüfteranschlüsse prise de ventilateur à 4 broches Note, some set types are delivered without Connect the PWM adaptor / 4-pin connector to the mainboard.

  • Page 25: Table Of Contents

    RESERVOIR - AuSGLEICHSBEHÄL TER - RESERVOIR Eisstation DDC pump mounting - Pumpenmontage - installation de la pompe mounting measurements - Montageabmessungen - dimensions d’installation case mounting - Gehäusemontage - installation dans la boîtier connecting pump - Pumpe anschließen - connecter la pompe Eisbecher DDC + D5 pump mounting - Pumpenmontage - installation de la pompe mounting measurements - Montageabmessungen - mesures de montage...
  • Page 26 EISSTATION DDC RESERVOIR - AuSGLEICHSBEHÄL TER - RESERVOIR PUMP MOUNTING - PUMPENMONTAGE - INSTALLATION DE LA POMPE o-ring pump O-Ring Pumpe joint torique pompe 4x M4x25 screws Schrauben...
  • Page 27 EISSTATION DDC RESERVOIR - AuSGLEICHSBEHÄL TER - RESERVOIR MOUNTING MEASUREMENTS - MONTAGEABMESSUNGEN - DIMENSIONS D‘INSTALLATION 100,00 60,00 lateral mounting distances Montageabstände seitlich espacement latérale d’installation 76,60 53,00 bottom mounting distances Montageabstände unten espacement d’installation d’en...
  • Page 28 EISSTATION DDC RESERVOIR - AuSGLEICHSBEHÄL TER - RESERVOIR CASE MOUNTING - GEHÄUSEMONTAGE - INSTALLATION DANS LA BOÎTIER decoupling screws bottom plate Entkopplungsschrauben Bodenplatte vis de décoplage plaque de fond 4x M4x5 screws Schrauben For vertical installation onto a 2.5“ or 3.5“ drive bay mount the bottom plate fi rst.
  • Page 29 EISSTATION DDC RESERVOIR - AuSGLEICHSBEHÄL TER - RESERVOIR CASE MOUNTING - GEHÄUSEMONTAGE - INSTALLATION DANS LA BOÎTIER The velcro mat offers versatile velcro mat possibilities for vertical mounting. Klettmatte Die Klettmatte bietet vielseitige bande en velcro Möglichkeiten für eine vertikale Montage. La bande velcro offre des multiples possibi- lités d’installation verticale.

  • Page 30: Eisstation Ddc

    EISSTATION DDC RESERVOIR - AuSGLEICHSBEHÄL TER - RESERVOIR CONNECTING PUMP - PUMPE ANSCHLIESSEN - CONNECTER LA POMPE Netzteil alimentation molex plug Molex-Stecker prise Molex Connect the molex plug to the PSU. Connect the 3-pin connector to your mainboard. Verbinden Sie den Molex-Stecker mit dem Netzteil.

  • Page 31: Pump Mounting - Pumpenmontage - Installation De La Pompe

    EISBECHER RESERVOIR - AuSGLEICHSBEHÄL TER - RESERVOIR PUMP MOUNTING - PUMPENMONTAGE - INSTALLATION DE LA POMPE DDC-Version pump Pumpe pompe 4x M4x25 o-ring screws O-Ring Schrauben joint torique VPP-Version holding frame Halterahmen cadre de fi xation pump Pumpe pompe 8x M4x8 o-ring screws O-Ring...

  • Page 32: Mounting Measurements - Montageabmessungen - Dimensions D'installation

    EISBECHER RESERVOIR - AuSGLEICHSBEHÄL TER - RESERVOIR MOUNTING MEASUREMENTS - MONTAGEABMESSUNGEN - DIMENSIONS D‘INSTALLATION holding bracket mounting distances For the larger Eisbecher version add 100 mm to vertical dimensions. Montageabstände Halterung Für die größere Eisbecher-Ausführung addieren Sie 100 mm auf vertikale Maße distance d’installation de fi xation Pour la version plus grande de l’Eisbecher 100 mm sont ajoutez aux dimensions...

  • Page 33: Case Mounting - Gehäusemontage - Installation Dans La Boîtier

    EISBECHER RESERVOIR - AuSGLEICHSBEHÄL TER - RESERVOIR CASE MOUNTING - GEHÄUSEMONTAGE - INSTALLATION DANS LA BOÎTIER 4x M4x8 screws Schrauben 4x M4x8 screws Schrauben 4x M4 stand supports nuts Standfüße Muttern supports écrous...

  • Page 34: Case Mounting - Gehäusemontage - Installation Dans La Boîtier

    EISBECHER RESERVOIR - AuSGLEICHSBEHÄL TER - RESERVOIR CASE MOUNTING - GEHÄUSEMONTAGE - INSTALLATION DANS LA BOÎTIER mounting: suspended mounting example Montage: hängend Montagebeispiel installation: suspendu exemple d’installation 4x M4 nuts Muttern écrous 4x M4x8 screws Schrauben holding bracket Halterung fi xation...

  • Page 35: Connecting Pump - Pumpe Anschließen - Connecter La Pompe

    EISBECHER RESERVOIR - AuSGLEICHSBEHÄL TER - RESERVOIR CONNECTING PUMP - PUMPE ANSCHLIESSEN - CONNECTER LA POMPE DDC-Version Connect the 3-pin connector to your mainboard. Netzteil alimentation Verbinden Sie den 3-Pin-Stecker mit Ihrem Mainboard. Connecter le molex plug connecteur à 3 Molex-Stecker broches à...
  • Page 37 THE CIRCUIT - DER KREISLAUF - LA CIRCULATION tubing - Verschlauchen - tuyauterie compression fittings - Schlauchanschlüsse - raccordement quick release connector - Schnellverschluss - raccord rapide assembly example - Beispielaufbau - exemple d’installation running the system - System in Betrieb nehmen - mettre le système en marche leak test - Dichtigkeitstest - test d‘étanchéite cooling fluid - Kühlflüssigkeit - liquide de refroidissement maintenance - Wartung - entretien...
  • Page 38 ATTACHING HOSES - SCHLAUCH INSTALLIEREN - CONNECTER TUYAUX COMPRESSION FITTINGS - SCHLAUCHANSCHLÜSSE - RACCORDEMENT It is helpful to follow this order: 1. unscrew coupling nut + screw hose connectors into the components 2. attach hose 3. seal with coupling nut Es ist hilfreich folgende Reihenfolge zu beachten: 1.
  • Page 39 ATTACHING HOSES - SCHLAUCH INSTALLIEREN - CONNECTER TUYAUX QUICK RELEASE CONNECTOR - SCHNELLVERSCHLUSS - RACCORD RAPIDE attach hoses release connector Schlauch installieren Schnellverschluss öffnen connecter tuyau relâcher raccord rapide hand tighten only nur handfest anziehen serrer à la main seulement...
  • Page 40 ATTACHING HOSES - SCHLAUCH INSTALLIEREN - CONNECTER TUYAUX ASSEMBL Y EXAMPLE - BEISPIELAUFBAU- EXEMPLE D‘INSTALLATION 1. cut the hose roughly to size 2. connect the reservoir outlet (through the quick release connector) hand tighten only to the inlet of the CPU cooler nur handfest anziehen 3.
  • Page 41 LEAK TEST - DICHTIGKEITSTEST - TEST D‘ÉTANCHÉITÉ Before putting your system into operation, we recommend conducting a 24-hour leak test: • Ensure that your power supply is shut off. • Connect the included ATX power connector to your power supply. •...
  • Page 42 FILL WITH COOLING FLUID - BEFÜLLEN MIT KÜHLFLÜSSIGKEIT - REMPLISAGE AVEC LIQUIDE DE REFROIDISSEMENT • To get air bubbles out of the system, we recommend tilting the case slightly and slowly moving it back and forth. • During operation, add some fluid until the level remains constant.
  • Page 43 CHANGING COOLING FLUID - KÜHLFLÜSSIGKEIT WECHSELN - CHANGER LIQUIDE DE REFROIDISSEMENT 1. PC ausschalten 2. stellen Sie eine Schüssel zum Auffangen der Flüssigkeit bereit 3. Schnellverschluss lösen und Schlauchanschluss aus Richtung der Pumpe entfernen 4. entfernen Sie den zweiten Schlauchanschluss 5.
  • Page 44 MAINTENANCE - WARTUNG - ENTRETIEN 1. Checking the electronic components Regularly check to make sure the pump and fans are running properly. You can check the pump RPM in the BIOS or on an external fan control. 2. Dusting (min. every 6 months) At the very least, the computer should be kept free of dust.
  • Page 45 EXPANSION - ERWEITERUNG - AGRANDISSEMENT EISWOLF 120 GPX-PRO 1. turn off the PC 2. mount new components 3. integrate components into the loop → Take care that the outlet of one component is connected to the inlet of the next. →...
  • Page 46 All „Eisbaer ready“ products are equipped with quick release connectors and can be combined easily. Alle „Eisbaer ready“-Produkte sind mit Schnellverschlüssen ausgestattet und damit im Handumdrehen kombinierbar. Tous les produits „Eisbaer ready“ sont équipés de raccords rapide et peuvent être combinés facilement. Alphacool Eiswand 360 CPU Manufacturer-nr.: 11026 EAN: 4250197110266 Eisbaer Ready Radiator Available in several sizes.
  • Page 48 Imprint: Alphacool International GmbH Marienberger Str. 1 38122 Braunschweig Head Office: +49 (0) 531 28874 - 0 Fax: +49 (0) 531 28874 - 22 E-Mail: info@alphacool.com General Manager: Fabian Noelte WEEE-Reg.-Nr.: DE 54464644 Trade Register: Amtsgericht Braunschweig HRB 202390 VAT.ID.Nr.:...
