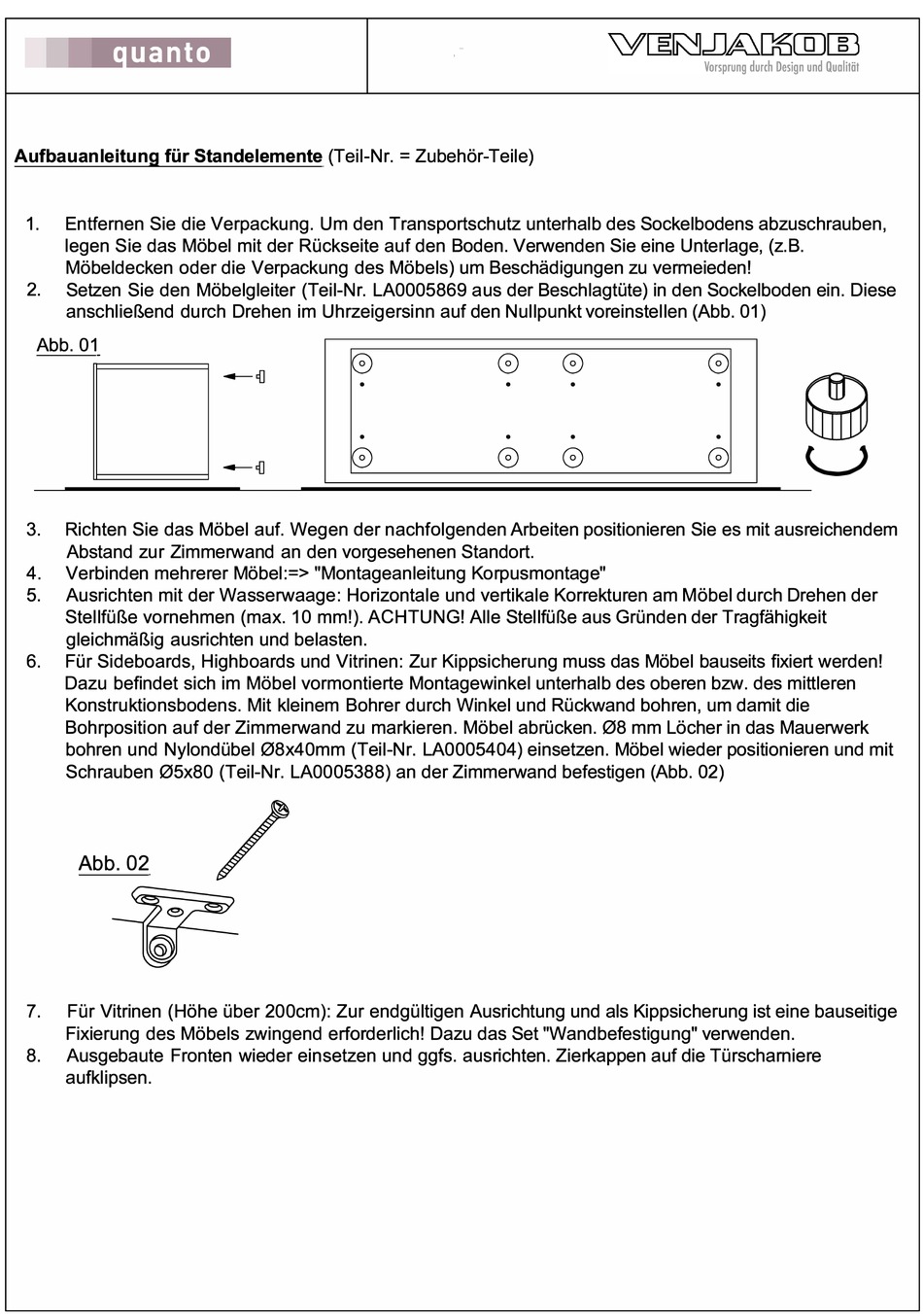

Venjakob Quanto Assembly Instructions

Aufbauanleitung für Standelemente (Teil-Nr.
1. Entfernen Sie die Verpackung. Um den Transportschutz unterhalb des Sockelbodens abzuschrauben,
legen Sie das Möbel mit der Rückseite auf den Boden. Verwenden Sie eine Unterlage, (z.B.
Möbeldecken oder die Verpackung des Möbels) um Beschädigungen zu vermeieden!
2. Setzen Sie den Möbelgleiter (Teil-Nr. LA0005869 aus der Beschlagtüte) in den Sockelboden ein. Diese
anschließend durch Drehen im Uhrzeigersinn auf den Nullpunkt voreinstellen (Abb. 01)
Abb. 01
3. Richten Sie das Möbel auf. Wegen der nachfolgenden Arbeiten positionieren Sie es mit ausreichendem
Abstand zur Zimmerwand an den vorgesehenen Standort.
4. Verbinden mehrerer Möbel:
5. Ausrichten mit der Wasserwaage: Horizontale und vertikale Korrekturen am Möbel durch Drehen der
Stellfüße vornehmen (max. 10 mm!). ACHTUNG! Alle Stellfüße aus Gründen der Tragfähigkeit
gleichmäßig ausrichten und belasten.
6. Für Sideboards, Highboards und Vitrinen: Zur Kippsicherung muss das Möbel bauseits fixiert werden!
Dazu befindet sich im Möbel vormontierte Montagewinkel unterhalb des oberen bzw. des mittleren
Konstruktionsbodens. Mit kleinem Bohrer durch Winkel und Rückwand bohren, um damit die
Bohrposition auf der Zimmerwand zu markieren. Möbel abrücken. 08 mm Löcher in das Mauerwerk
bohren und Nylondübel 08x40mm (Teil-Nr. LA0005404) einsetzen. Möbel wieder positionieren und mit
Schrauben 05x80 (Teil-Nr. LA0005388) an der Zimmerwand befestigen (Abb. 02)
Abb. 02
7. Für Vitrinen (Höhe über 200cm): Zur endgültigen Ausrichtung und als Kippsicherung ist eine bauseitige
Fixierung des Möbels zwingend erforderlich! Dazu das Set "Wandbefestigung" verwenden.
8. Ausgebaute Fronten wieder einsetzen und ggfs. ausrichten. Zierkappen auf die Türscharniere
aufklipsen.
0
.
.
0
--c{]
> "Montageanleitung Korpusmontage"
=
/
Zubehör-Teile)
=
