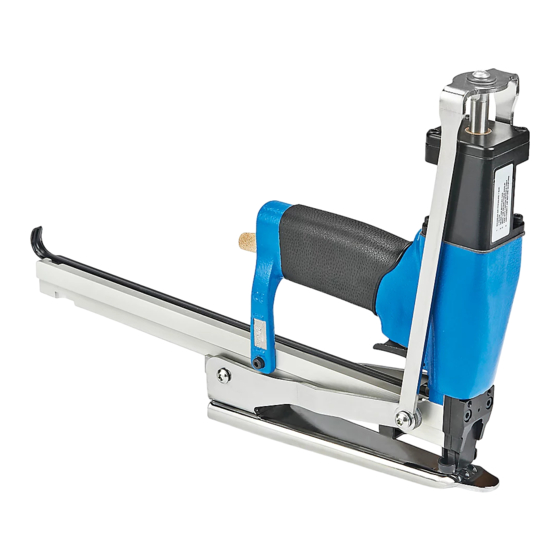

Kihlberg pneumatic plier stapler
Hide thumbs
1
2
3
4
5
6

Advertisement

Available languages

Available languages

Table of Contents

π
H-3069
KIHLBERG PNEUMATIC
PLIER STAPLER
lOAdINg ThE mAgAzINE

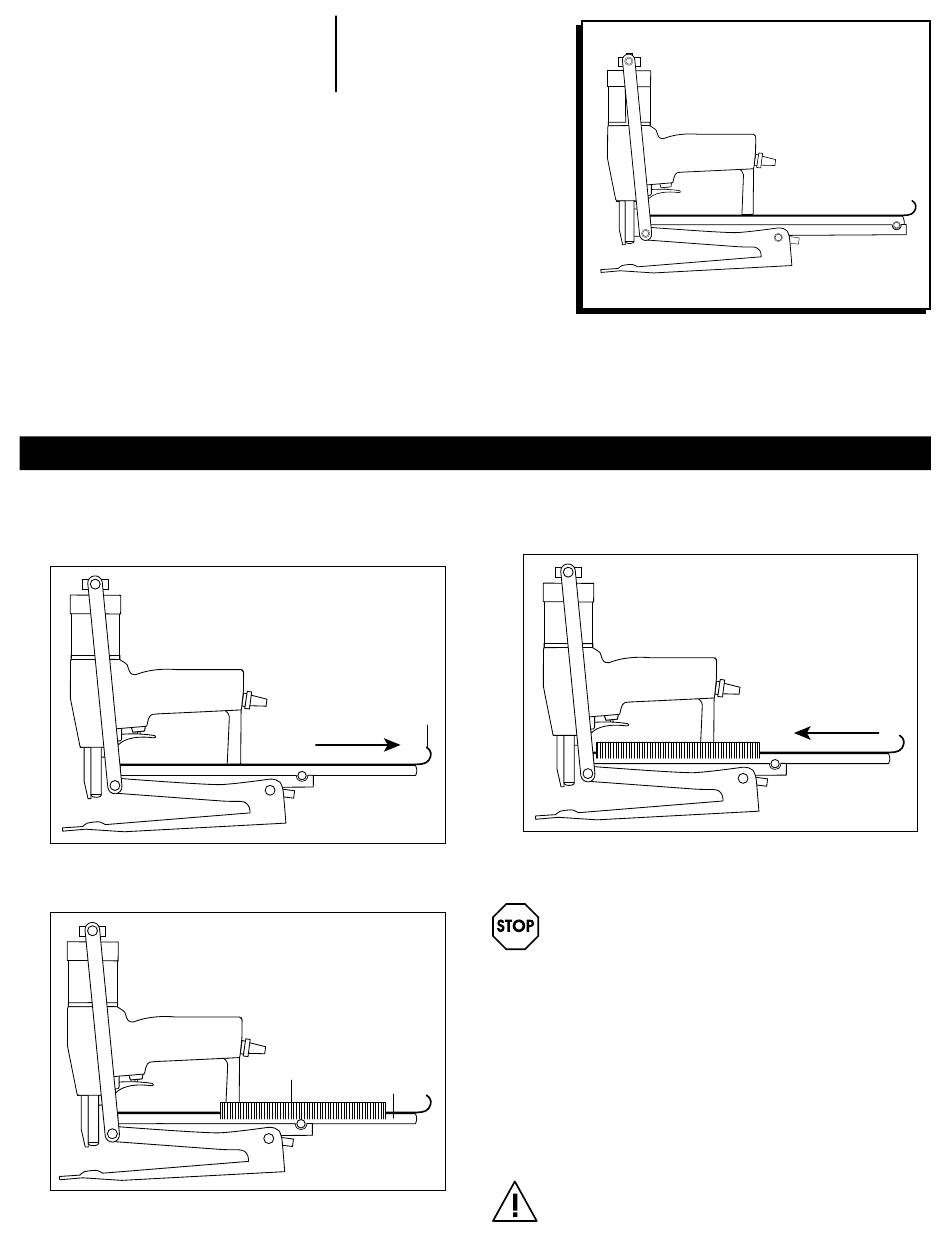

1.
Pull the magazine lid (A) all the way out. (See Figure 1)
2. Place the staple strip (B) into the staple rail (C) from
the left side. (See Figure 2)
PAGE 1 OF 6
1-800-295-5510
uline.com
OPERATION
Figure 1
A
Figure 2
B
C
3. Push the lid all the way forward until it clicks into
place. (See Figure 3)
USINg ThE STAPlER
WARNINg! Place the stapler on a stable work
surface. do not drive staples into hard or brittle
materials. do not drive staples at too steep
an angle or too close to the edge of the work.
doing so may cause injury. Be sure that the
stapler is not pointed at yourself or anyone else
when connecting it to the compressed air line.
To avoid damage, never fire the stapler when it
is empty.
1. Adjust the air pressure to the lowest setting to drive the
staples to the desired depth. Start at approximately
5.5 bar and raise by 0.5 bar increments until the
correct operating pressure is found.
CAUTION! Never exceed 7 bar air pressure.
Pour le français, consulter les pages 4-6.
Figure 3
0514 IH-3069

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the H-3069 and is the answer not in the manual?

Questions and answers

Related Manuals for U-Line H-3069

Summary of Contents for U-Line H-3069

  • Page 1 Pour le français, consulter les pages 4-6. π H-3069 1-800-295-5510 uline.com KIHLBERG PNEUMATIC PLIER STAPLER OPERATION lOAdINg ThE mAgAzINE 3. Push the lid all the way forward until it clicks into place. (See Figure 3) Pull the magazine lid (A) all the way out. (See Figure 1)

  • Page 2: Safety Warnings

    OPERATION CONTINUEd REmOVINg STUCK STAPlES 2. Place the item to be stapled (D) below the stapler head (E). (See Figure 4) Pull the trigger (F). WARNINg! Always disconnect the tool from the air supply, empty the magazine, and read the Figure 4 safety warnings before troubleshooting.

  • Page 3: Maintenance

    mAINTENANCE • Always disconnect the tool from the air supply, • A small amount of lubricating oil is needed in the empty the magazine and read the safety warnings nipple each day or 10 drops once a week to ensure before starting maintenance.

  • Page 4: Utilisation De L'agrafeuse

    π H-3069 1-800-295-5510 uline.ca PINCE-AGRAFEUSE PNEUMATIQUE KIHLBERG UTIlISATION ChARgEmENT dU mAgASIN 3. Poussez le couvercle entièrement vers l'avant jusqu'à ce qu'il s'enclenche en position. (Voir Figure 3) Sortez entièrement le couvercle de magasin (A). (Voir Figure 1) Figure 3 Figure 1 UTIlISATION dE l'AgRAfEUSE 2.

  • Page 5: Avertissements De Sécurité

    UTIlISATION, SUITE RETRAIT d'AgRAfES COINCÉES 2. Placez l'article à agrafer (D) sous la tête (E) de l'agrafeuse. (Voir Figure 4) Appuyez sur la détente (F). AVERTISSEmENT! déconnectez toujours ARRÊT l'alimentation en air de l'agrafeuse, videz le Figure 4 magasin et lisez les avertissements de sécurité avant d'entreprendre le dépannage.

  • Page 6: Entretien

    ENTRETIEN • Déconnectez toujours l'alimentation en air • Le fonctionnement sécuritaire exige uniquement de l'agrafeuse, videz le magasin et lisez les l'application quotidienne d'un peu d'huile de avertissements de sécurité avant de commencer graissage, ou 10 gouttes par semaine dans le l'entretien.
