Apprentissage d'un modèle à empennage en V
Pour réaliser l'apprentissage d'un appareil à empennage en V, réglez la compo-
sante de mixage de profondeur sur 100% pour atteindre les courses maximales.
Après le processus d'apprentissage, réglez la composante de mixage de profon-
deur sur l'ancienne valeur effectivement souhaitée.
Apprentissage d'un modèle à empennage delta
Pour réaliser l'apprentissage d'un appareil à mixage delta, réglez la composante
de mixage de profondeur sur 100% pour atteindre les courses maximales. Après
le processus d'apprentissage, réglez la composante de mixage de profondeur
sur l'ancienne valeur effectivement souhaitée.
INDICATION IMPORTANTE : Assurez-vous que le moteur ne puisse pas
démarrer ! Utilisez l'accu du récepteur ou débranchez un câble du mo-
teur brushless de la commande.
Enfichez le cavalier et démarrez WINGSTABI EASY Control
Étape 1. Détection automatique du protocole ou du signal RC
Étape 2. Apprentissage sensibilité du canal RC
Déplacez la commande de sensibilité (par ex. curseur, molette ou interrupteur
trois positions) d'une fin de course à l'autre.
Seul un canal de servo peut être modifié !
Si vous n'avez pas pu réaliser l'apprentissage de la commande de sensibilité, le
WINGSTABI passe au mode de configuration de la radiocommande (quitte
le reste de la configuration). La LED rouge clignote alors trois fois. Tous les
signaux de commandes sont alors transmis aux servos sans aucune modifi-
cation. Cela vous permet de réaliser la configuration de base du modèle sur
l'émetteur (attributions, sens de rotation et courses des servos).
Résolution des problèmes d'apprentissage
Si le processus d'apprentissage n'a pas été achevé sans erreur, les symptômes
suivants peuvent permettre de localiser les problèmes.
Ailerons non détectés : débattement des gouvernes trop faible, éventuellement dû à
une différenciation trop élevée. Annuler la différenciation et renouveler l'apprentissage.
Détection simultanée de l'aileron et de la dérive : désactivez par ex. le Com-
biswitch pour l'apprentissage.
Problèmes généraux dans la détection des canaux : avant de mettre sous ten-
sion le WINGSTABI, assurez-vous que toutes les commandes et volets soient en
position neutre sur l'émetteur. Vérifiez que la course des servos soit suffisante
pour permettre leur détection. Désactivez tous les mixages ayant un rapport avec
l'aileron, la dérive et la profondeur. Renouvelez le processus d'apprentissage.
Pilotage
La sensibilité du réglage peut être ajustée par un curseur, une molette ou un
interrupteur trois positions. En plus, il est possible de basculer entre le mode
amortissement et le mode Headinghold. En position centrale du curseur, le gy-
roscope est désactivé (1 500 µs, position neutre du servo).
Plus vous vous approchez de la fin de course de la commande, plus la sensibilité
est élevée. Pour basculer de la phase 1 (amortissement) à la phase 2 (Headin-
ghold), déplacez la commande dans le sens inverse.
Restrictions
Vous pouvez utilisez les mixages de votre choix sur l'émetteur, à cela près que le mode
Headinghold ne peut être compensé ni mixé au niveau de la dérive, de la profondeur
ou des ailerons. La compensation du moment des gaz, volets, spoilers et butterfly ne
peut être utilisée que hors tension et dans le mode amortissement. Si nécessaire, re-
groupez la commande de sensibilité avec la commande de phase de vol de l'émetteur.
FR
Voyants de fonctionnement LED pendant le processus
d'apprentissage
1x vert : Confirmation de réception RC
2x vert : Etalonnage de la voie de sensibilité
3x vert : Détection de la voie d´aileron à droite
4x vert : Détection de la voie d´aileron à gauche
5x vert : Détection de la voie de profondeur à piquer
6x vert : Détection de la voie de profondeur à cabrer
7x vert : Détection de la voie de dérive à droite
8x vert : Détection de la voie de dérive à gauche
Processus d'apprentissage terminé'
3x rouge : Mode sans stabilisation, Wingstabi désactivé,
utilisation en récepteur seul
Après chaque étape d'apprentissage, les servos assignés à l'axe correspondant
tremblent. Vérifiez que seuls ces servos affichent la confirmation.
Pour quitter le mode de configuration de la radiocommande, vous devez
redémarrer le WINGSTABI. Une fois toutes les étapes passées avec succès, la
configuration s'enregistre automatiquement sous WINGSTABI EASY Control. Le
clignotement rapide de la LED verte l'indique. Vous pouvez à présent commen-
cer à piloter avec votre WINGSTABI. Pendant le vol, vous pouvez compenser les
réglages avec le gyroscope désactivé et en mode amortissement. Après un vol
compensé de ce type, redémarrez WINGSTABI EASY Control, qui reprendra les
compensations aussi en mode Headinghold. Ne compensez jamais pendant le
vol en mode Headinghold !

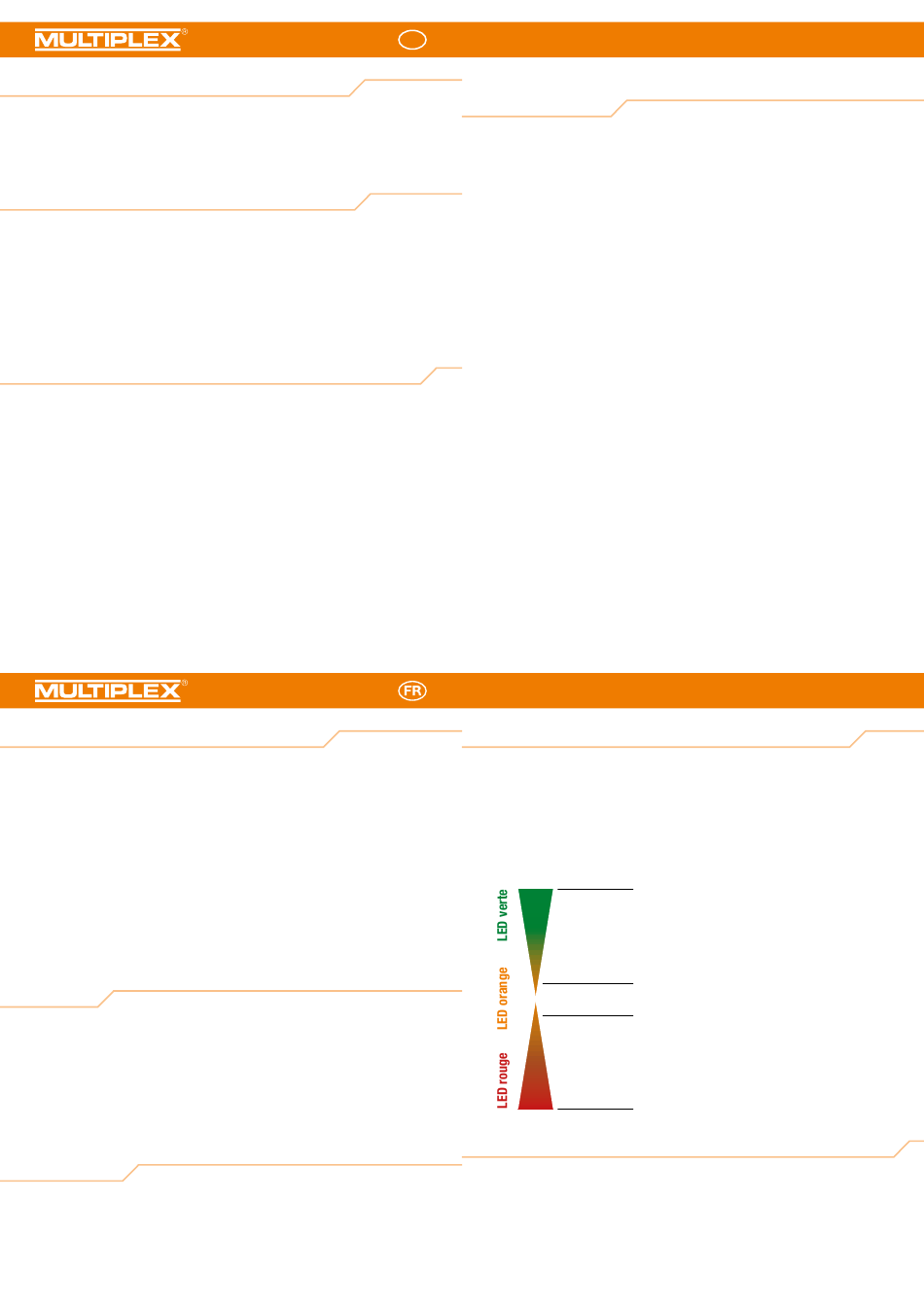

Voyants de fonctionnement LED en phase gyroscope
vert : Mode amortissement
orange : Gyro OFF
rouge : Mode Headinghold
rouge clignotant : pas de signal RC
Sensibilité
Phase 1
Mode amortissement
Gyro OFF
Phase 2
Headinghold
Optimisations supplémentaires via PC et MULTIPLEX Launcher
La connexion à un ordinateur Windows équipé du logiciel MULTIPLEX Launcher
permet d'accéder à des réglages supplémentaires. L'adaptateur USB en option
se raccorde au port B/D. Le WINGSTABI EASY Control doit aussi être alimenté en
courant. Dans le Launcher, vous trouverez des instructions étendues sur l'opti-
misation des fonctions du WINGSTABI pour la version EASY Control et « CLAS-
SIC » du firmware actuel.
max. 1000
min. 1 420
min. 1 580
max. 2 000
