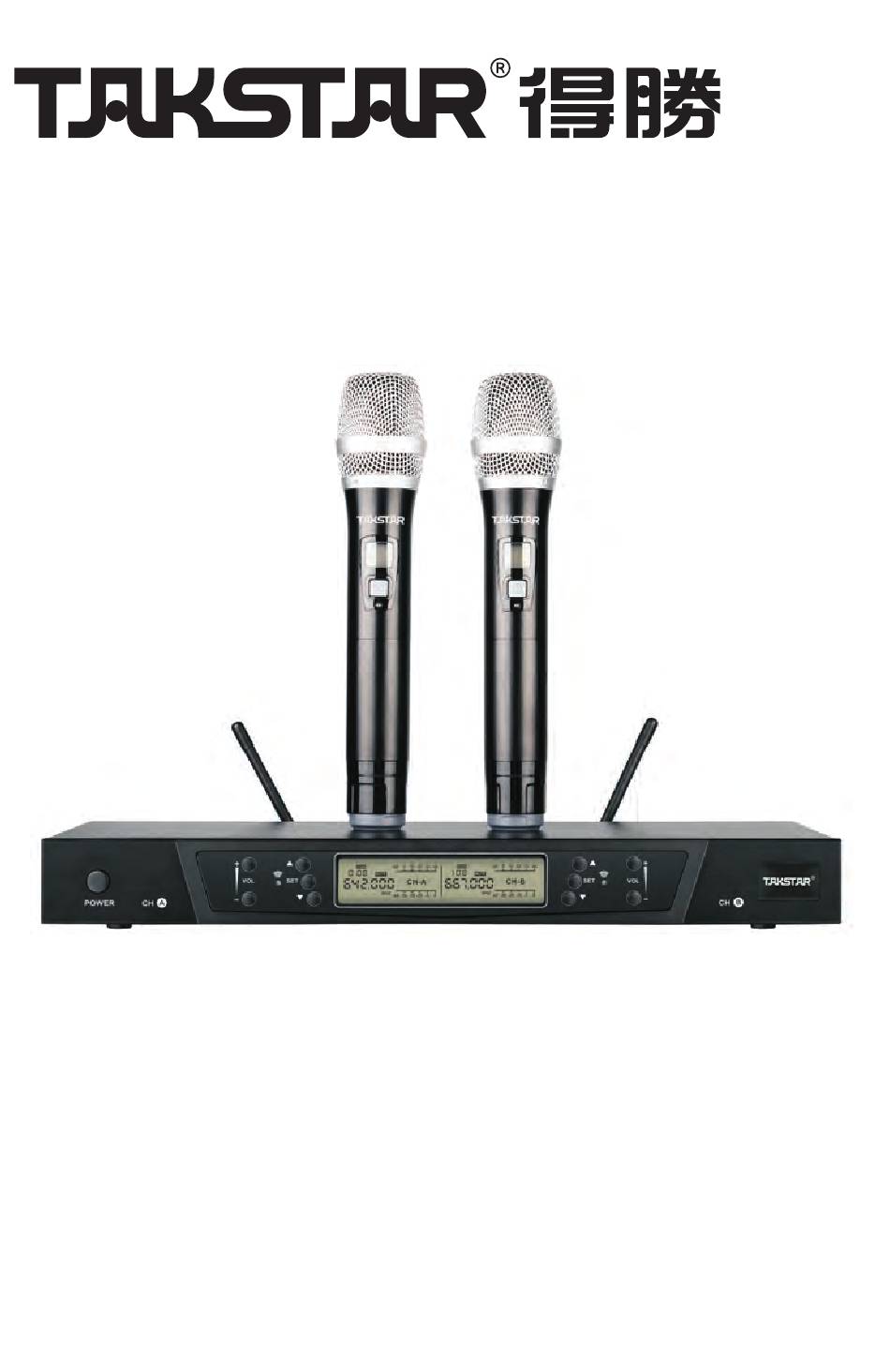

  • Page 1 无 线 麦 克 风 Wireless Microphone 用 户 手 册 User Manual...
  • Page 2: Table Of Contents

    目 录 Content 目 录 --------------------------------------------------------------------------------01 Content---------------------------------------------------------------------------01 前 言 --------------------------------------------------------------------------------02 Foreword-------------------------------------------------------------------------10 产品特性---------------------------------------------------------------------------02 Features--------------------------------------------------------------------------10 适用场合---------------------------------------------------------------------------02 Application-----------------------------------------------------------------------10 技术参数---------------------------------------------------------------------------02 Specification--------------------------------------------------------------------10 标准配置---------------------------------------------------------------------------03 Product content-----------------------------------------------------------------11 接收机功能------------------------------------------------------------------------03 Receiver function---------------------------------------------------------------11 接收机LCD显示面板操作方法---------------------------------------------------04 Receiver LCD display and operation-----------------------------------------12 麦克风使用和操作方法-------------------------------------------------------05-06 Microphone operation-----------------------------------------------------13-14 系统操作方法----------------------------------------------------------------------07 System operation---------------------------------------------------------------15 注意事项---------------------------------------------------------------------------07 Note-------------------------------------------------------------------------------15 安全警告---------------------------------------------------------------------------08 Caution---------------------------------------------------------------------------16 故障及解决方法-------------------------------------------------------------------09 Trouble shooting----------------------------------------------------------------17...
  • Page 3: 产品特性

    前言 尊敬的用户: 感谢您选购TAKSTAR无线麦克风,为了您能够更好的了解使用本产品,建议您在使用前仔细阅 读本说明书。 若存在有疑问或者您有宝贵的建议,可通过拨打得胜官方服热线 400 6828 333 或使用微信扫描二维码关注得胜官方公众号与我们联系。 产品特性 ● 数字导频技术,有效解决相互串频现象; ● 频段,锁相环( )频率合成; ● 100×2 个信道,信道间隔 250KHz; ● 超外差二次变频设计,拥有较高的接收灵敏度; ● 静音电路有效降低麦克风开启和关闭的冲击噪声; ● 具备红外自动对频功能; ● 麦克风使用时间约为6-10 小时; ● 麦克风采用升压设计,电池电量下降时能保持整体性能; ● 麦克风离开人手静止后 3秒自动静音,5 分钟后自动节能进入待机状态,15 分钟后自动关机 并且切断电源。 适用场合 ● 适用于KTV、现场演出、大型会议等使用场合 技术参数...
  • Page 4: 标准配置

    标准配置 接收机 一台 手持式麦克风 两支 音频传输线 一条 电源适配器 一个 天线 两支 角码 一套 防滚圈 两个 尾套 两个 AA电池 四节 使用手册 一份 接收机功能和操作方法 前面板 ① ⑧ ⑥ ③ ③ ⑥ ⑧ ⑦ ② ④ ⑤ ④ ② ⑦ ① 电源开关键:轻按电源开关,LCD屏亮,电源打开;再按电源开关键3秒钟,LCD屏熄灭,电 源关闭。 ④...
  • Page 5: 接收机Lcd显示面板操作方法

    接收机LCD显示面板操作方法 ④ ① ④ ⑤ ① ③ ② ③ ② ① 射频电平显示:显示接收到射频信号强度。 ② 音频电平显示:显示音频信号的大小。 ③ 频率菜单显示:显示当前的工作频率。 ④ 信道菜单显示:CHAN亮时,显示当前的工作频率。 ⑤ 静音显示:MUTE灯亮时,表示未收到射频信号。 1. 自动搜索空闲信道功能 在复杂环境下,人工去选择没有干扰的通道很费时,接收机配置了自动搜索无干扰信道功能, 操作方式如下: 长按“SET”键2秒以上再松开,主机进入自动搜索无干扰信道功能,当主机搜索无干扰信道之 后,会闪动显示当前搜索到无干扰信道,此时打开手持,把手持显示屏位置对准主机的“IR” 发射窗口,再按一次“SET”键进行红外对频操作即可。 2. 主机加锁和解锁 关闭主机,按住主机左边“DOWN”键(频道减键)开机,主机即可实现加锁解锁;如果加锁, 主机上的“钥匙”符号会显示;如果解锁,主机上“钥匙”符号就不显示。 3. 内置隐藏调试模式 同时按住主机左右两边的“UP”开机,进入ID加密菜单设置。此时主机显示“ID ON”按右边 上下键切换。ID ON和ID OFF功能介绍,ID ON是正常模式下使用的设置,在这种模式下,主机 只能和最后一次对频成功的手持使用,ID OFF是测试模式,在这种模式下,主机可以接收任何 一支与其频点相同的手持。此项菜单建议不要去做更改,以防串频。...
  • Page 6: 麦克风使用和操作方法

    麦克风使用和操作方法 ⑦ ① ② ③ ⑤ ④ 麦克风的外形结构说明 ① 液晶显示屏 ② 红外接收窗口 ③ 电源开关 ⑥ ④ 尾筒 ⑤ 高/低功率切换开关 ⑥ 电池仓 ⑦ 防滚圈...
  • Page 7 麦克风使用和操作方法 1. 感应功能打开与关闭 打开手持,在背光熄灭之后,按住电源按键不放(注意:要一直按着不放开),2秒后手持会 正常关机(此时电源按键还是不放),等待10秒钟之后手持会自动开机,并显示SEN ON(表 示感应功能打开)或者SEN OFF(表示感应功能关闭),此时松开电源按键,手持进入正常工 作模式。打开和关闭感应功能都是一样的操作,只需重复一下操作即可。要注意的是,整个过 程中手持的电源按键都是按着不松开的。 感应开显示 感应关显示 2. 高/低功率切换 为适应不同的使用场合,麦克风设计了高/低功率切换开关,当开关拨到高功率“H”位置时, 麦克风的发射功率高,使用距离远(空旷有效使用距离约200米),功耗较大。当开关拨到低 功率“L”位置时,麦克风的发射功率低,使用距离近(空旷有效使用距离约60米),功耗较 小。用户可以根据实际情况自行选 择设置。 3. 红外对频 按主机SET键即可进入红外对频模式。具体操作方式:把手持打开,手持的显示屏对准主机IR 发射窗口,按一下主机SET键,手持会自动同步到主机设定的频点。 4. 开机和关机操作 向下轻按电源开关约2秒左右,麦克风显示屏亮起并且液晶屏幕会显示相关的工作信息(工作频 率、信道、电池电量等信息)。在每次开机时要注意查看电池电量显示状态,根据实际要使用 的时间长短来选择是否更换电池。一般情况下,一对普通的5号电池能够正常使用8小时。当电 池电量为1格时,显示屏上会闪动显示出低电压提示“LOW BAT”,说明电池电量即将消耗完, 请更换电池。另外,显示屏的背光在麦克风开机后几秒钟就会自动熄灭进入节能模式,如果在 使用时需要查看显示屏信息,轻按一下电源开关即可。按下电源开关不放约3秒左右,显示屏显 示“OFF”,之后麦克风就会关机。当麦克风长时间不使用时,请把电池取出,以免电池漏液腐 蚀电路板从而损坏麦克风。 5. 安装麦克风电池 从包装中取出手持麦克风,旋开尾筒,按照标示的极性装入2节5号电池,然后旋回尾筒。...
  • Page 8: 系统操作方法

    系统操作方法 1. 连接好整套音响系统; 2. 将接收机及功放(卡拉OK功放机)的音量调小; 3. 按前级到后级顺序打开整套音响系统的电源; 4. 打开发射机的电源; 5. 调节整套音响系统的音响效果:先把接收机音量电位器调节到中点位置,开启麦克风开关, 对着麦克风讲话,使音量合适,再仔细调整音量控制器,使声音清晰,音量适当。必需时拿 着话筒在整个使用场地进行“走场”,过程中话筒不产生啸叫为合适; 6. 如无线接收机系统有问题,请参照说明书故障排除解决问题,不在故障排除问题内时请专业 人士解决或直接联系经销商; 7. 使用完后,先关闭发射机电源,再按先后级到前级的顺序关闭整套音响系统的电源。 注意事项 1. 天线的架设位置直接影响接收机的接收效果,所以要特别注意正确的安装方法,重要的原则 是保持麦克风和接收机之间的距离越短越好; 2. 避免把接收机放在计算机或其它产生RF(射频)信号的设备旁边; 3. 避免把接收机放在设备架的底层,除非在远距离安装天线; 4. 本接收机系统可满足200支无线麦克风同时使用,且互不干扰,但需要专业人士专门调试好 不同频道; 5. 在多套无线系统同时使用时,请注意接收机“SQ”位置的调节,“SQ”可调节接收机灵敏 度,灵敏度越低,接收距离就越短,但抗干扰能就越强!手持在距离近的场合尽量拨到低功 率发射状态,省电的同时也减少互相干扰。...
  • Page 9: 安全警告

    安全警告 为避免电击、过高温度、着火、辐射、爆炸、机械危险以及使用不当等可能造成的人身伤害 或财产损失,使用本产品前,请仔细阅读并遵守以下事项: 1. 使用产品时请确认所连接设备与本产品功率是否匹配以及合理调整音量大小,不要在超过产品 功率及大音量下长时间使用,以免造成产品异常和耳朵听力损伤; 2. 使用中若发现有异常(如冒烟、异味等),请立即关闭电源开关并拔掉电源插头,然后将产品 送经销商检修; 3. 若产品需要使用可拆装电池时,严禁使用外壳绝缘材料破损的电池;请不要为非充电电池充电; 4. 废弃电池需放入指定的分类垃圾桶,不可作为儿童玩具或直接丢弃,以免造成安全隐患或影响 环境; 5. 本产品及附件都应放置在室内干燥通风处,勿长期存放在潮湿、灰尘多的环境,使用中避免靠 近裸露火源、碰到液体物质、雨淋、产品进水、过度碰撞、抛掷、振动本机及覆盖通风孔,以 免损坏其功能; 6. 若产品需要固定于墙壁或天花板上时,请确保固定到位,防止因固定强度不足导致产品发生跌 落危险; 7. 使用该产品时需遵守相关安全规定,法律法规明确禁止使用场合请勿使用本机,以免导致意外 事故; 8. 请不要自行拆机改装或维修,以防止出现人身伤害,如有问题或服务需求请联系当地经销商跟 进处理; 9. 只能使用本机附送或同规格的电源适配器。若产品无附送电源适配器时,可在5000米以下高度 及热带和寒冷气候条件下正常使用;若产品有附送电源适配器时,适用海拔及气候条件由适配 器决定,使用前请阅读并理解适配器上的图标含义。示例如下: 仅适用于海拔2000 仅适用于非热带 米以下地区使用 气候条件下使用 2000 m...
  • Page 10: 故障及解决方法

    故障及解决方法 下表列出一些常见的故障及解决方法,如果您无法解除故障,请与经销商联系。 出现问题 解决方法 检查发射机和接收机的电源开关, 是否处于“ON”(接通)的位置。 检查电池正负极性是否调乱。 没有声音;(状态:接收机RF显示器不亮) 检查接收机的天线连接情况。 确保天线与发射机之间无障碍物遮挡。 没有声音;(状态:接收机RF显示正常, 检查接收机的音量旋钮是否有调小。 AF显示正常) 检查接收机与功放之间的连接是否正确。 没有声音;(状态:接收机RF显示正常, 检查接收机的电源是否打开。 AF显示不正常) 必要时对换发射机的拾音话筒。 检查电池是否安装牢固。 排除附近的射频干扰源。 如果使用吉他或其它乐器,检查连接情况。 两个发射机可能使用相同的频率,查找并 接通发射机,收到信号有杂音或有外音干扰 关闭其中一个。 信号可能太弱,重新调整天线的位置,尽 可能向发射机靠近。 更换其它频道。 调节接收机的接收灵敏度调节钮“SQ”旋 钮。 发射机关闭后,接收机有噪音 排除射频噪音源。 重新调整接收机或天线位置。 调节接收机的接收灵敏度调节钮“SQ”旋 钮。 重新放置接收机,并进行“走场”试验观察 发射机演出场地移动,过程中声音偶然有丢失 RF显示器。 如果发现有声音丢失,将该点标出,演出时 避免走到此处。 更换发射机电池。 无法打开发射机...
  • Page 11: Foreword

    Foreword Dear Customer, Thank you for purchasing Takstar G5 wireless microphone. Please read the user manual carefully before operation and keep it for reference in future. If you have any question or suggestion, please contact our local dealer. Features ● Digital wave guide technology effectively solves the crosstalk problem ●...
  • Page 12: Product Content

    Product Content Receiver Handheld microphone 2pcs Audio cable Power adapter Antenna 2pcs Corner 1set Anti-skidding loop 2pcs Tail tube 2pcs AA battery 4pcs User manual Receiver function and operation Front panel ① ⑧ ⑥ ③ ③ ⑥ ⑧ ⑦ ② ④...
  • Page 13: Receiver Lcd Display And Operation

    Receiver LCD display and operation ④ ① ④ ⑤ ① ③ ② ③ ② ① RF level display: it displays the receiving signal level. ② Audio level display: it displays the audio level. ③ Frequency display: it displays the current working frequency. ④...
  • Page 14: Microphone Operation

    Microphone operation ⑦ ① ② ③ ⑤ ④ Microphone structure instruction ① LCD ② IR window ③ Power switch ⑥ ④ Tail tube ⑤ High/low power switch ⑥ Battery compartment ⑦ Anti-skidding loop...
  • Page 15 Microphone operation 1. Sensor function ON/OFF Turn on the handheld microphone. After the backlight lights off. Keep pressing the power switch (note: keep pressing). After two seconds the microphone turns off and then turns on after 10 seconds, and it displays SEN ON (This means the sensor function is on) or SEN OFF (this means the sensor function is off).
  • Page 16: System Operation

    System operation 1. Connect the whole audio system well. 2. Set the volume of receiver and power amplifier (Karaoke power amplifier) to minimum. 3. Turn on the unit power switch of the audio system in the order from the front unit to the rear unit.
  • Page 17: Caution

    Caution To avoid personal injury or property loss caused by electric shock, over temperature, fire, radiation, explosion, mechanical risk and improper use, please read carefully and abide by the following items before operation: 1. Please check if the power of the connected equipment matches with that of this product before operation.
  • Page 18: Trouble Shooting

    Trouble shooting Problem and trouble shooting are listed as below. If the problem is still can not be solved, please contact local dealer. Problem Trouble shooting Check if the transmitter and receiver power switches are set to ON. Check if the battery polar is reversed. No sound (status: the receiver RF does not Check the receiver antenna connection.
  • Page 20 地址:广东省惠州市博罗县龙溪街道富康一路2号 全国服务热线:400 6828 333 传真:0752-6383950 邮箱:xs@takstar.com 邮编:516121 网址:www.takstar.com Guangdong Takstar Electronic Co., Ltd. Address: No. 2 Fu Kang YiRd., Longxi Boluo Huizhou, Guangdong 516121 China Tel: 86 752 6383644 Fax: 86 752 6383952 Email: sales@takstar.com Website: www.takstar.com...
