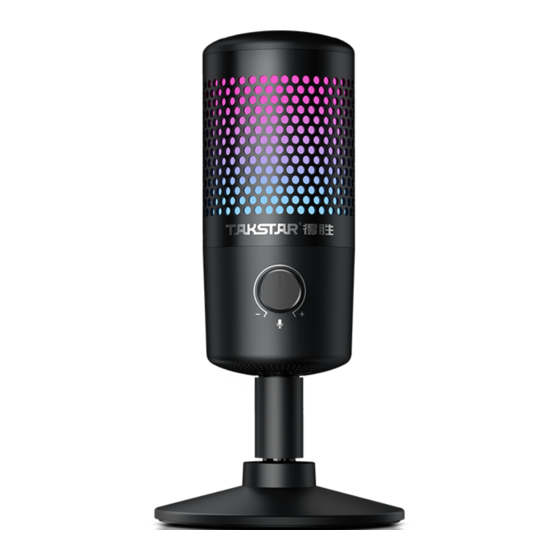

Takstar GX1 User Manual

Usb digital microphone
Hide thumbs

Advertisement

Quick Links

Download this manual
USB
GX1
数字麦克风
USB Digital Microphone

Advertisement

loading
Need help?

Need help?

Do you have a question about the GX1 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Takstar GX1

Summary of Contents for Takstar GX1

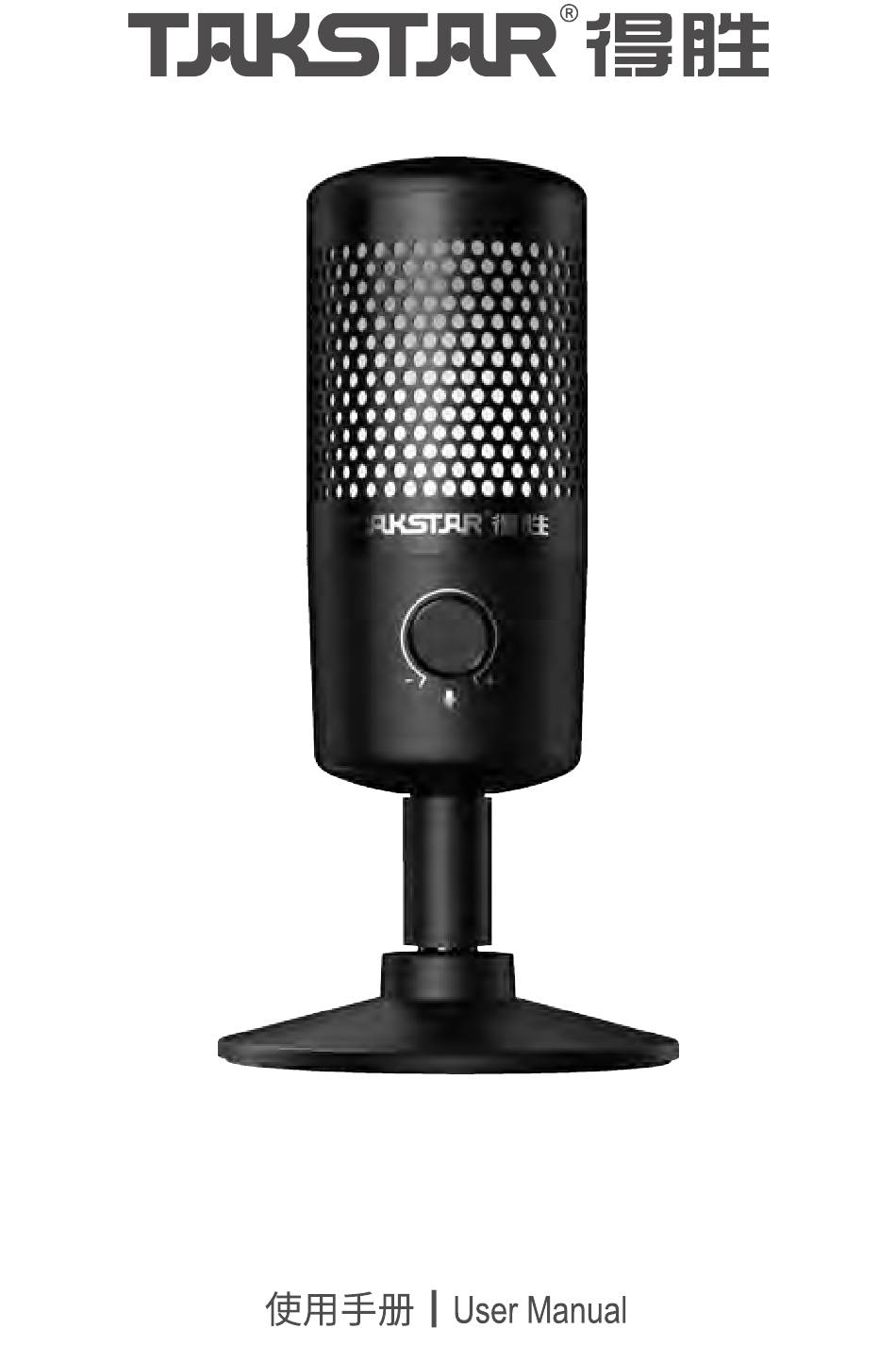

  • Page 1 数字麦克风 USB Digital Microphone...
  • Page 2 USB数字麦克风 前言 尊敬的用户： 感谢您选购得胜GX1 USB数字麦克风，为了您能够更好的了解使用本产品， 建议您在使用前仔细阅读本说明书。 若存在有疑问或者您有宝贵的建议，可通过拨打得胜官方服务 热线400 6828 333或微信扫描二维码关注得胜官方公众号与我们联系。 产品特性 • 专为网络授课、课件录制、网络聊天、游戏直播等场合设计； • 内置专业声卡芯片，免驱动，即插即用，兼容iOS、Windows及Android系统； • 具备OTG功能，可通过USB与手机连接实现高清无损的录音、直播； • 采用专业电容音头,灵敏度高，轻松捕捉更为细腻的声音细节； • 触摸式静音开关，直播时可以根据实际情况快速切断麦克风声音，实现一键闭 麦； • 实时监听功能，根据监听情况实时调整音量，达到理想的拾音及录制效果； • 一键智能降噪，有效屏蔽麦克风对环境噪音的拾取，拾音更干净； • RGB炫酷动态灯效，呈现多种呼吸渐变灯光效果，营造梦幻般的氛围； • 抗震底座设计，降低桌面震动传递，底座拆卸后可实现悬挂式录音； 包装清单 GX1麦克风 1支 Type-C数据线（规格Φ4mm*1.5m） 1条 说明书 1份...
  • Page 3 USB数字麦克风 系统要求 电脑：Windows 7/8/10/11 USB协议：USB1.1/2.0/3.0 MAC：macOS(10.10或更高) 手机: Android6.0以上，iOS9.0以上 适用范围 网络授课、课件录制、网络聊天、游戏直播等场合 技术参数 • 数据传输：USB2.0 • 指向性：单指向 • 频率响应：20Hz～20KHz • 采样率：44.1/48KHz • 比特率：16bit • 灵敏度：-16dB±3dB（0dB=1V/Pa/m at 1KHz） • 峰值声压级（SPL）：115dB(THD≤1% at 1KHz) • 输出阻抗：16～60Ω • 输出最大功率：80mW • 信噪比：SQ关>65dB/SQ开>75（A-Weighted） • 净重：约250g • 尺寸：Φ55x185mm...
  • Page 4 USB数字麦克风 功能示意 ① RGB灯：拾音状态下，呈现多种RGB呼吸渐变灯光效果，静音状态下，灯光 效果熄灭； ② 静音开关：静音触摸开关，触摸开启或取消静音； ③ SQ降噪拨钮： 拨动到“ON”位置时为开启降噪，拨动到“OFF”位置时为 取消降噪； ④ 麦克风旋钮：顺时针旋转增大麦克风音量，逆时针旋转减小麦克风音量； ⑤ 耳机接口：Φ3.5mm立体声耳机接口，实时监听⻨克风声⾳及电脑或手机播 放的声⾳； ⑥ Type-C接口：连接电脑及手机可自动识别麦克风驱动，即插即用，广泛兼容 Windows、iOS、Mac、Android系统； ⑦ 底座：可拆卸底座，滚珠摇摆设计，方便调整麦克风倾斜角度； ⑧ 3/8 、5/8”接口：可将麦克风安装到带有3/8 或5/8”标准螺旋纹接口的 ” ” 麦克风支架上，实现悬挂式录音。 ② ① ③ ⑤ ⑥ ④ ⑧ ⑦...
  • Page 5 USB数字麦克风 使用说明 一、操作说明 1、将麦克风附带的Type-C数据线与麦克风底部的Type-C接口连接，另一端与 电脑、手机或其它智能设备连接； 耳机连接线 电脑连接线 2、调整麦克风角度，以保持麦克风正面（带有旋钮的一面为正面）朝向声源。 建议人与麦克风的距离保持在15-30厘米左右为最佳；...
  • Page 6 USB数字麦克风 3、期望达到最佳音量效果，建议先降低麦克风增益，然后逐步提高它，直到得 到想要的音量大小； 4、根据使用环境的嘈杂程度，可选择开启或关闭降噪功能，降噪对于声音的还 原度有一定的影响，如使用的环境较为安静，建议关闭降噪功能，以获取更好的 拾音效果；...
  • Page 7 USB数字麦克风 提示：麦克风底座为可拆卸设计，可以根据需要将麦克风安装到其它麦克风支 架上， 将麦克风的底座按顺时针方向旋转拆卸下来，然后将麦克风安装到带有 3/8”或5/8”标准螺旋纹接口的麦克风支架或吊杆上。如图所示 二、电脑设置 在电脑上使⽤GX1时，需将音频选项设置为“TAKSTAR GX1”， 以Windows10 和MAC OS系统为例，其他版本的系统操作方法相似，此处不再赘述。 Windows10系统设置 1、将提供的Type-C数据插入麦克风底部的Type-C接口，另一端 与电脑的USB 端口连接，麦克风RGB灯亮起，电脑自动安装驱动程序； 电脑连接线...
  • Page 8 USB数字麦克风 2、鼠标右键单击右下角的扬声器图标，选择“打开声音设置”； 3、选择“声音控制面板”，进入“声音”设置对话框；...
  • Page 9 USB数字麦克风 4、在“声音”对话框中选择“录制”选项，将“TAKSTAR GX1”设 置为默认设 备。当使用麦克风说话时，麦克风的音量指示图标会变成绿色并跳动； 5、双击“TAKSTAR GX1”进入麦克风属性，选择“级别”选项，将 麦克风音量 调整为100%，如图所示；...
  • Page 10 USB数字麦克风 6、在麦克风属性对话框中选择“侦听”选项，查看“侦听此设备” 是否为勾选 状态，如果是的话，请取消勾选； 7、在“声音”对话框中选择“播放”选项，将“TAKSTAR GX1”设置为默认 设备，如下图所示；...
  • Page 11 USB数字麦克风 8、 双击“TAKSTAR GX1”进入喇叭属性，选择“级别”选项，将喇叭音量调 整为适当的音量，建议调整到70-80%的音量，该音量调整的是电脑播放的音量， 具体可根据个人对声音大小的接受程度进行调整，如图所示。 MAC OS系统设置 1、将附带的Type-C数据线与麦克风底部的Type-C接口连接，另一端通过“USB 转Type-C转接头”与苹果电脑Type-C端口连接，或者另外购买“Type-C转Type-C 数据线”，麦克风RGB灯亮起，电脑自动安装驱动程序； 电脑连接线...
  • Page 12 USB数字麦克风 2、双击打开“系统偏好设置”，选择“声音”，打开“声音”对话框，如下图 所示；...
  • Page 13 USB数字麦克风 3、单击“输入”选项，选择“TAKSTAR GX1”作为声音输入设备，拖动“输入 音量”至100%状态； 4、在“输出”选项中，选择“TAKSTAR GX1”作为声音输出设备，将“输出音 量”调整为适当的音量，建议调整到70-80%的音量，该音量调整的是电脑播放的 音量，具体可根据个人对声音大小的接受程度进行调整，如下图所示。...
  • Page 14 USB数字麦克风 三、手机设置 iOS系统设置 1、将附带的Type-C数据线与麦克风底部的Type-C接口连接，另一端通过“USB 转lightning转接头”与苹果手机连接，或者另外购买“Type-C转lightning”数 据线（建议购买原装数据线，否则可能会出现兼容性的问题），麦克风RGB灯亮 起，手机自动识别麦克风。如图所示； Type-C转lightning数据线 苹果手机 供电设备 2、下滑或上滑手机屏幕，出现设置页面，点击右上角的具有“ ”图标的窗口； 3、在出现的对话框中查看喇叭设备是否显示为“TAKSTAR GX1”，如是，说明麦 克风与手机连接成功。如图所示；...
  • Page 15 USB数字麦克风 Android系统设置 将提供的Type-C数据线插入麦克风底部，另一端通过”USB转Type-C转接头” 与安卓手机连接，或者另外购买”Type-C转Type-C”数据线，麦克风RGB灯亮 起，手机自动识别麦克风。如图所示； Type-C转Type-C数据线 Android手机 供电设备 提示：麦克风兼容大部分带OTG功能的智能安卓手机，可能有部分型号手机和应 用软件会限制麦克风功能，这并不是麦克风质量原因导致的，请您与您的移动设 备供应商确认您的手机是否支持OTG功能。如OPPO、VIVO品牌的部分手机需要 打开OTG功能才能使用麦克风。...
  • Page 16 USB数字麦克风 安全警示 为避免电击、高温、着火、辐射、爆炸、机械危险以及使用不当等可能造成 的人身伤害或财产损失，使用本产品前，请仔细阅读并遵守以下事项： 1. 使用产品时请确认所连设备与本产品是否匹配以及合理调整音量大小，不要在 超过产品功率及大音量下长时间使用，以免造成产品异常和听力损伤； 2. 使用中若发现有异常（如冒烟、异味等），请立即关闭电源开关并拔掉电源插 头，然后将产品送经销商检修； 3. 本产品及附件都应放置在室内干燥通风处，请勿长期存放在潮湿、灰尘多的环 境，使用中避免靠近火源、雨淋、进水、过度碰撞、抛掷、振动本机及覆盖通风 孔，以免损坏其功能； 4. 若产品需要固定于墙壁或天花板上时，请确保固定到位，防止因固定强度不足， 导致产品发生跌落危险； 5. 使用该产品时需遵守相关安全规定，法律法规明确禁止使用场合请勿使用本产 品，以免导致意外事故； 6 请不要自行拆机改装或维修，以防止出现人身伤害，如有问题或服务需求请 联系当地经销商跟进处理。...
  • Page 17 USB数字麦克风 关于图标含义解释 根据RL2004/108/EG和European Low Voltage Directive（欧洲低电压 指令）RL2006/95/EG的测试结果表明，本产品符合欧共体关于电磁兼 容性的成员国法律整合的指令中所规定的限值。 未经合规方明确批准的变更或修改可能会使用户失去操作 设备的权限。 此设备符合FCC规则第15条部分的要求。操作须符合以下两个条件： (1) 此设备可能不会造成有害干扰； (2) 此设备必须接受接收到的任何干扰，包括可能导致意外操作的干扰。 此符号表示，根据WEEE指令(2012/19/EU)和国家法律，由于这种类型的废 弃物会有潜在的有害物质，可能对环境和人类健康产生负面影响，所以本 产品不应与您的家庭垃圾一起处置，应将本产品应交由授权的电气和电子 设备（WEEE）回收站回收。同时，您在正确处理本产品的同时将有助于自然资源 的有效利用。如需了解更多有关您可以在何处放置废物回收设备的信息，请联系 您当地的城市办事处、废物管理局或家庭废物处理服务部门。 关于本说明书 本说明书中内容符合截止印刷之日的技术规格。由于得胜公司会不断改进产 品，本说明书可能不符合您的特定产品的技术规格。要获取最新版说明书，请 访问得胜官网，然后下载说明书文件。技术规格、设备或另售的附件在各个地 区可能有所不同，如有问题请与当地得胜经销商确认。如需更多支持和深层产 品信息，请浏览得胜官方网站：https://www.takstar.com...

  • Page 18: Package Contents

    GX1 USB Digital Microphone Preface Dear Customer, Thank you for purchasing Takstar GX1 USB Digital Microphone. In order to betterunderstand and use the product, please read this manual carefully. If you have any questions or suggestions, please contact our local dealer.

  • Page 19: System Requirements

    GX1 USB Digital Microphone System Requirements Computer: Windows 7/8/10/11 USB Protocol: USB 1.1/2.0/3.0 Mac: macOS 10.10 or later Phone: Android 6.0 or above, iOS 9.0 or later Applications Virtual lecturing, courseware recording, online chatting and gaming live stream Specifications • Data Transmission: USB2.0 •...

  • Page 20: Function Descriptions

    GX1 USB Digital Microphone Function Descriptions ① RGB light: breathes in changing colors while recording, and goes off when muted. ② Mute switch: tap to mute/unmute. ③ SQ squelch toggle: flip to ON or OFF to enable or disable noise reduction respectively.
  • Page 21 GX1 USB Digital Microphone Operation Instructions I. How to Use 1. Insert the USB-C end of supplied data cable into the bottom of the mic and the other end with a computer or smartphone. Headphone cable USB cable 2. Rotate the mic and keep the front of the mic (the side with the dial) facing the sound source.
  • Page 22 GX1 USB Digital Microphone 3. To achieve the best volume effect, it's recommended to reduce the mic gain first, then gradually increase volume to a desired level. 4. Subject to the ambient noise level, you may choose to toggle on/off the squelch function.
  • Page 23 3/8" or 5/8" threaded connector. II. Computer Settings When using GX1 on a computer, you need to set the system audio device to TAKSTAR GX1. Below examples are based on Windows10 and Mac OS, but the same principles apply in other operating systems.
  • Page 24 GX1 USB Digital Microphone 2. Right-click the speaker icon in the lower right corner and select Open Sound settings. 3. Click Sound Control Panel to enter Sound setting dialog.
  • Page 25 GX1 USB Digital Microphone 4. Select Recording tab in the dialog and set TAKSTAR GX1 as d e fa u l t device. A s you speak with the mic, the mic volume icon will animate in green. 5. Double-click TAKSTAR GX1 entry to enter mic Properties, select Levels tab and set mic volume to 100%.
  • Page 26 GX1 USB Digital Microphone 6. Select Listen tab in the Properties dialog, uncheck Listen to this device if it is checked. 7. Back in Sound dialog, select Playback tab and set TAKSTAR GX1 as default device.
  • Page 27 GX1 USB Digital Microphone 8. Double-click TAKSTAR GX1 entry to enter speaker Properties, select Levels tab and set speaker volume to an appropriate level, recommended around 70~80%. This volume level affects the computer playback volume and can be adjusted depending on your personal preference.
  • Page 28 GX1 USB Digital Microphone 2. Open System Preferences, click Sound to open Sound dialog.
  • Page 29 GX1 USB Digital Microphone 3. Click Input tab, select TAKSTAR GX1 as input device and drag the Input volume slider to 100%. 4. Click Output tab, select TAKSTAR GX1 as output device and set the Output volume to an appropriate level, recommended around 70~80%. This volume level affects the computer playback volume and can be adjusted depending on your personal preference.
  • Page 30 2. Swipe down or up the phone screen, the settings page will a p p ea r, click the icon in the upper right corner. 3. In the dialog that appears, check whether TAKSTAR GX1 is shown as the speaker device. If so, the mic is successfully connected to your phone.
  • Page 31 GX1 USB Digital Microphone Android System Settings Insert the USB-C end of supplied data cable into the bottom of the mic and the other end with the USB-C port of Android phone via an additional USB-A- to-USB-C adapter. Or simply purchase and use a USB-C-to-USB-C data cable instead.

  • Page 32: Safety Instructions

    GX1 USB Digital Microphone Safety Instructions To avoid electric shock, overheat, fire, radiation, explosion, mechanical risk and injury or property loss due to improper use, please read and observe the following items before use: 1. Please check if the power of the connected equipment matches with that of this product before operation.

  • Page 33: Label Meanings

    GX1 USB Digital Microphone Label Meanings This device is compliant with the limits of the European Council Directive on the approximation of the laws of the member states relating to electromagnetic compatibility according to RL2004/108/EG and European Low Voltage Directive RL2006/95/EG.

  • Page 34: About This Manual

    This manual contains up-to-date technical specifications as of printing. However, specifications contained herein may not conform to your particular product since Takstar is constantly improving its products. Also, specifications, devices or accessories available may vary from region to region. If you have any questions, please contact our local dealer.
  • Page 36 广东省电声工程技术研究开发中心 广 东 得 胜 电 子 有 限 公 司 制 造...
