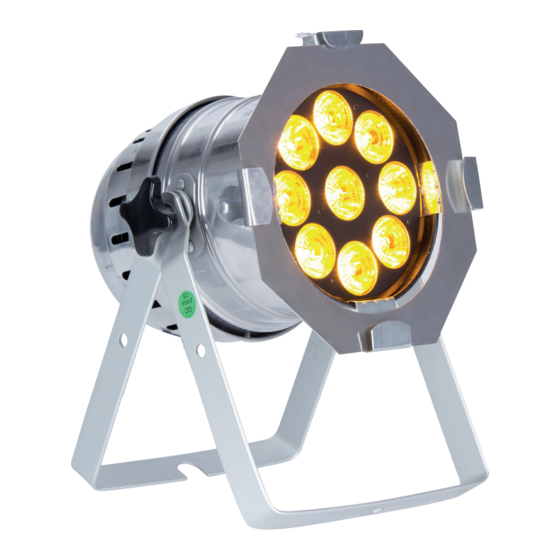

COMPLETE PAR 56
polish
11/2018
LIG001661-000
Bedienungsanleitung
User Manual

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the COMPLETE PAR 56 POLISH and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Lightmaxx COMPLETE PAR 56 POLISH

Summary of Contents for Lightmaxx COMPLETE PAR 56 POLISH

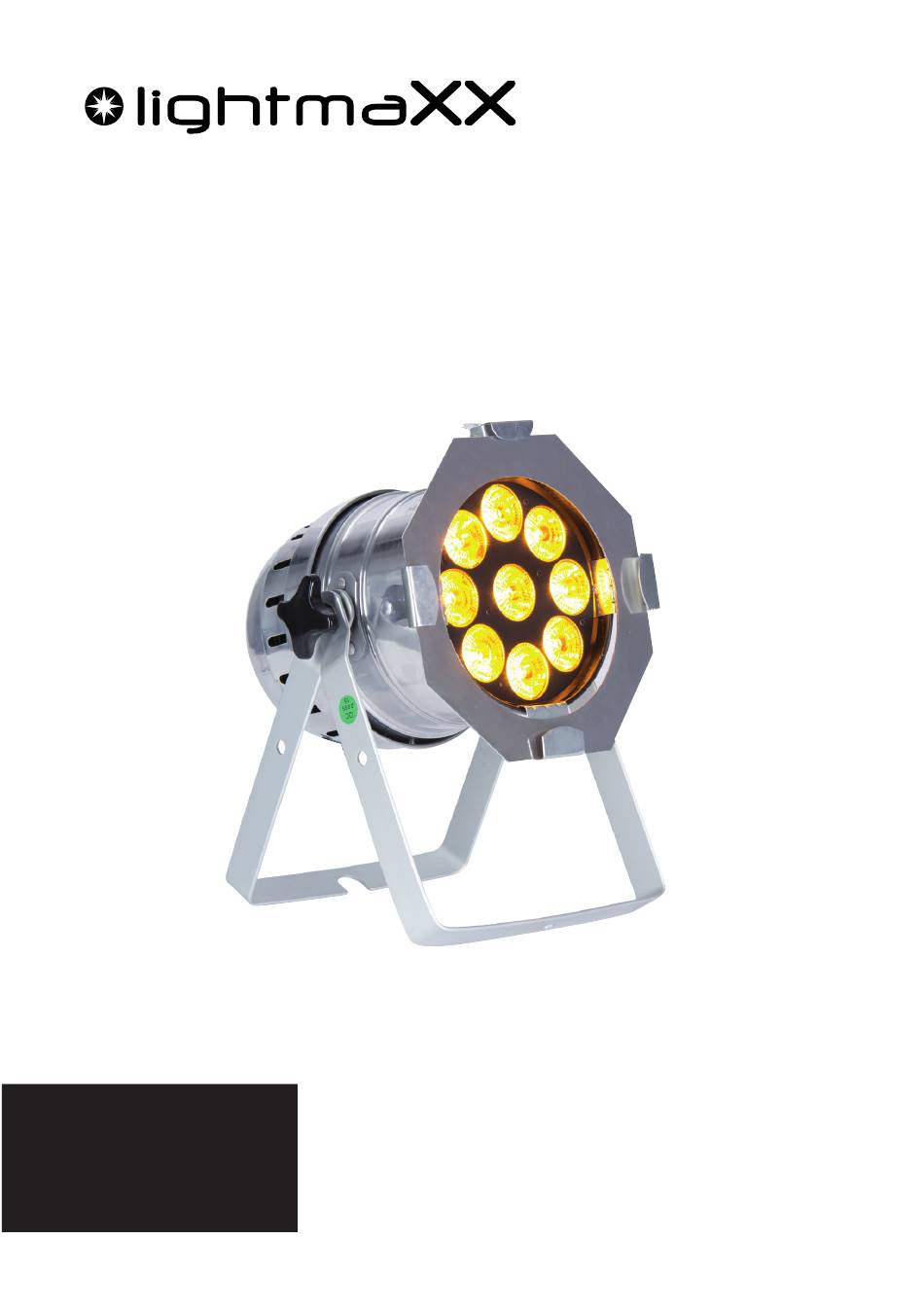

  • Page 1 COMPLETE PAR 56 polish 11/2018 LIG001661-000 Bedienungsanleitung User Manual...
  • Page 2 Wichtige Sicherheitshinweise! Bitte vor Anschluss lesen! • Im Falle von Beschädigungen des Netzkabels muss dieses umgehend gegen ein Original Ersatzteil des Herstellers ersetzt werden. RISK OF ELECTRIC SHOCK DO NOT OPEN • Stellen Sie sicher, dass die Netzspannung nicht höher als die auf dem Gehäuse angegebene Spannung ist.

  • Page 3: Garantie

    Herzlichen Glückwunsch zu Ihrem neuen LightmaXX COMPLETE PAR 56 POLISH! Vielen Dank, dass Sie sich für ein Produkt von LightmaXX entschieden haben. Durch effi zien- te Entwicklung und ökonomische Produktion ermöglicht LightmaXX hochwertige Produkte zu einem fantastischen Preis. Bitte lesen Sie die Bedienungsanleitung sorgfältig, um über sämtliche Funktionen dieses Produktes informiert zu sein und...
  • Page 4 Sicherheitshinweise: GEFAHR! (Für Babys und Kinder) Entsorgen oder bewahren Sie anfallendes Verpackungsmaterial ordnungsge- mäß! Verpackungsmaterial ist aufgrund von Erstickungsgefahr außerhalb der Reichweite von Babys und Kindern aufzubewahren. Stellen Sie sicher, dass Kinder niemals unbeaufsichtigt das Gerät benutzen! Vergewissern Sie sich außerdem, dass Kinder keine (Klein-)Teile vom Gerät ent- fernen, da sie durch verschlucken von Teilen ersticken könnten! GEFAHR! (Elektrischer Schlag durch hohe Spannungen im Gerät) Das Gehäuse darf nicht entfernt werden! Es befi nden sich keine zu wartenden...

  • Page 5: Installation

    Hinweis! (Betriebsbedingungen) Aufgrund der baulichen Eigenschaften ist das Gerät für den Betrieb im Innenbereich (IP20) konzipiert. Setzen Sie das Gerät niemals Regen, Feuch- tigkeit oder Flüssigkeiten aus, da dies zu Beschädigungen führen kann. Vibrationen, Staub oder Sonneneinstrahlung kann ebenso zu Beschädi- gungen führen, vermeiden Sie diese! Hinweis! (Stromversorgung) Überprüfen Sie unbedingt die Übereinstimmung der Gerätespannung mit...
  • Page 6 Warnung! (Verletzungsgefahr durch Herabfallen) Es ist zu gewährleisten, dass die Montage des Gerätes allen gesetzlichen Nor- men und Vorschriften im jeweiligen Einsatzland entspricht. Es ist sicherzustellen, dass das Gerät stets durch eine zweite Befestigung gesichert ist (z.B. Safety) HIinweis! (Brandgefahr durch Überhitzung) Die maximal zulässige Umgebungstemperatur dieses Gerätes beträgt 40°C.
  • Page 7 1-Kanal DMX Modus: DMX Adresse: DMX Wert: DMX Funktion: 000-255 R+G+B+W+O+UV (0-100%) 2-Kanal DMX Modus: DMX Adresse: DMX Wert: DMX Funktion: 000-255 R+G+B+W+O+UV (0-100%) 000-255 Strobe (0-100%) 3-Kanal DMX Modus: DMX Adresse: DMX Wert: DMX Funktion: 000-255 Rot (0-100%) 000-255 Grün (0-100%) 000-255 Blau (0-100%)
  • Page 8 6-Kanal DMX Modus: DMX Adresse: DMX Wert: DMX Funktion: 000-255 Rot (0-100%) 000-255 Grün (0-100%) 000-255 Blau (0-100%) 000-255 Weiß (0-100%) 000-255 Orange-Gelb (0-100%) 000-255 UV (0-100%) 7-Kanal DMX Modus: DMX Adresse: DMX Wert: DMX Funktion: 000-255 Rot (0-100%) 000-255 Grün (0-100%) 000-255 Blau (0-100%)
  • Page 9 9-Kanal DMX Modus: DMX Adresse: DMX Wert: DMX Funktion: 000-255 Rot (0-100%) 000-255 Grün (0-100%) 000-255 Blau (0-100%) 000-255 Weiss (0-100%) 000-255 Orange-Gelb (0-100%) 000-255 UV (0-100%) 011-255 Master Dimmer (0-100%) 000-000 001-005 Sound Steuerung 006-010 011-255 Strobe (ansteigend) 000-007 Blackout 008-255 Color Makro (30 Farben)

  • Page 10: Anschlüsse Und Bedienelemente

    Anschlüsse und Bedienelemente: Nummer Beschreibung Feststellschraube LED-Linse DMX Eingang (3-pol) DMX Ausgang (3-pol) Display Menu-Tasten Netzkabel Montagebügel...

  • Page 11: Bedienung

    Bedienung: Start: Verbinden Sie das Gerät mit dem Stromnetz und warten Sie einige Sekunden bis es Betriebsbereit ist. Menü: Die Navigation im Menü erfolgt über die vier Menütasten unterhalb des Displays. Mit der „Me- nü-“taste aktivieren Sie das Menü, die Navigation erfolgt über die „Up-“ und „Down-“ Tasten. Eine entsprechende Auswahl wird mit der „Enter-“Taste bestätigt.

  • Page 12: Spezifikationen

    Gerät im SLAVE Modus und reagiert gleich dem Mastergerät DMX Protokoll: Über die MODE Taste aktivieren Sie den DMX Modus. Via den „Up“- & „Down“-Tasten lässt sich die entsprechende Startadresse einstellen. Spezifi kationen: COMPLETE PAR 56 Polish Model LightmaXX LEDs 9 x 12W 6in1 (RGBOW+UV) Abstrahlwinkel 25°...

  • Page 13: Fehlerbehebung

    Fehlerbehebung: Hinweis! (Störung bei Datenübertragung) Verbinden Sie auf keinen Fall den DMX Ein- oder Ausgang mit Audiogerä- ten wie Endstufen oder Mischpulte! DMX Kabel ermöglichen einen störungsfreien Betrieb und höchstmögliche Übertragungssicherheit von Signaldaten. Benutzen Sie keine Mikrofonka- bel. Die nachfolgende Übersicht dient als Hilfe für eine schnelle Fehlerbehebung. Sollten Sie sich unsi- cher sein, kontaktieren Sie den Hersteller, den Händler oder entsprechendes Fachpersonal.

  • Page 14: Entsorgung Von Batterien

    Reinigung: Eine regelmäßige Reinigung des Gerätes von Verunreinigungen und Staub erhöht die Haltbarkeit des Produktes. Trennen Sie das Gerät stets vom Stromnetz bevor Sie es reinigen! Reinigen Sie das Gerät niemals nass! Optische Linsen sollten mit Hilfe eines trockenen Mikrofasertuches gereinigt werden, wobei die Lichtleistung optimiert wird.
  • Page 15 Notizen Dokument-ID: MS-LIG0010661-000 (10/2018)
  • Page 16 Safety Instructions! Please read before connection • If the power cord is damaged, it must be replaced imme- and operation! diately with an original spare part from the manufacturer. • Make sure that the mains voltage is not higher than the RISK OF ELECTRIC SHOCK.

  • Page 17: Scope Of Delivery

    Manual Intended use: The product LightmaXX COMPLETE PAR 56 Polish was designed for use as an electronic LED ligh- ting effect. The device may only be operated for this purpose and in accordance with the operating instructions. Other purposes as well as operation under other operating conditions are expressly not intended and can lead to damage to property or personal injury! No liability is assumed for damage resulting from improper use.

  • Page 18: Safety Instructions

    Safety instructions: DANGER! (For Babies and Children) Dispose of or store any packaging material properly! Packaging material must be kept out of the reach of babies and children due to the danger of suffocation. Make sure that children never use the device unattended! In addition, make sure that children do not remove (small) parts from the device, as they could suffocate by swallowing parts! DANGER! (Electric shock due to high voltages in the device)
  • Page 19 Hint! (Operating conditions) Due to its structural characteristics, the device is designed for indoor operation (IP20). Never expose the device to rain, moisture or liquids as this may cause damage. Vibrations, dust or solar radiation can also lead to damage, avoid them! Hint! (Power Supply) It is essential that you check that the device voltage matches your local mains voltage.

  • Page 20: Operation

    Warning! (Risk of injury from falling) It must be ensured that the device complies with all legal standards and re- gulations in the respective country of use. Ensure that the device is always secured by a second mounting cable (e.g. Safety). Hint! (Fire hazard due to overheating) The maximum permissible ambient temperature of this device is 40°C.
  • Page 21 1-Channel DMX Mode: DMX addresse: DMX value: DMX function: 000-255 R+G+B+W+A+UV (0-100%) 2-Channel DMX Mode: DMX address: DMX value: DMX function: 000-255 R+G+B+W+A+UV (0-100%) 000-255 Strobe (0-100%) 3-Channel DMX Mode: DMX addresse: DMX value: DMX function: 000-255 red (0-100%) 000-255 green (0-100%) 000-255 blue (0-100%)
  • Page 22 6-Channel DMX Mode: DMX address: DMX value: DMX function: 000-255 red (0-100%) 000-255 green (0-100%) 000-255 blue (0-100%) 000-255 white (0-100%) 000-255 amber (0-100%) 000-255 UV (0-100%) 7-Channel DMX Mode: DMX address: DMX value: DMX function: 000-255 Rot (0-100%) 000-255 Grün (0-100%) 000-255 Blau (0-100%)
  • Page 23 9-Channel DMX Mode: DMX address: DMX value: DMX function: 000-255 red (0-100%) 000-255 green (0-100%) 000-255 blue (0-100%) 000-255 white (0-100%) 000-255 amber (0-100%) 000-255 UV (0-100%) 011-255 Master Dimmer (0-100%) 000-000 001-005 Sound controller 006-010 011-255 Strobe (ascending) 000-007 Blackout 008-255 Color macro (30 colors)

  • Page 24: Connections And Control Elements

    Connections and control elements: Number Description Locking screw LED lense DMX input (3 pin) DMX output (3 pin) Display Menu keys Mounting brackets Power cords...
  • Page 25 Operating: Start: Connect the device to the mains and wait a few seconds for it to be ready for use. Menu: Navigation in the menu is done via the four menu buttons below the display. With the „Menu“ button you activate the menu, the navigation is done via the „Up“ and „Down“ buttons. A corres- ponding selection is confi rmed with the „Enter“...

  • Page 26: Specifications

    DMX protocol: The MODE button activates the DMX mode. Via the „Up“- & „Down“ buttons the corresponding start address can be set. Specifi cations: Model COMPLETE PAR 56 Polish LightmaXX LEDs 9 x 12W 6in1 (RGBAW+UV) Beam angle 25° (MFL)

  • Page 27: Troubleshooting

    Troubleshooting: Hint! (Fault during data transmission) Never connect the DMX input or output to audio devices such as power ampli- fi ers or mixing consoles! DMX cables enable interference-free operation and the highest possible trans- mission reliability of signal data. Do not use microphone cables. The following overview is intended as an aid to rapid troubleshooting.

  • Page 28: Environmental Safety

    Cleaning: A regular cleaning of the device from impurities and dust increases the durability of the product. Always disconnect the device from the power supply before cleaning it! Never clean the appliance wet! Optical lenses should be cleaned with a dry microfi ber cloth to optimize light output. Ventilation grilles and openings should always be cleaned of dust and dirt.
  • Page 29 Notes Dokument-ID: MS-LIG0010661-000 (10/2018)
