- Page 1 Complete Spot Arc 10/2018 LIG0015010-000 Bedienungsanleitung User Manual...
- Page 2 Wichtige Sicherheitshinweise! Bitte vor Anschluss lesen! • Im Falle von Beschädigungen des Netzkabels muss dieses umgehend gegen ein Original Ersatzteil des Herstellers ersetzt werden. RISK OF ELECTRIC SHOCK DO NOT OPEN • Stellen Sie sicher, dass die Netzspannung nicht höher als die auf dem Gehäuse angegebene Spannung ist.
-
Page 3: Garantie

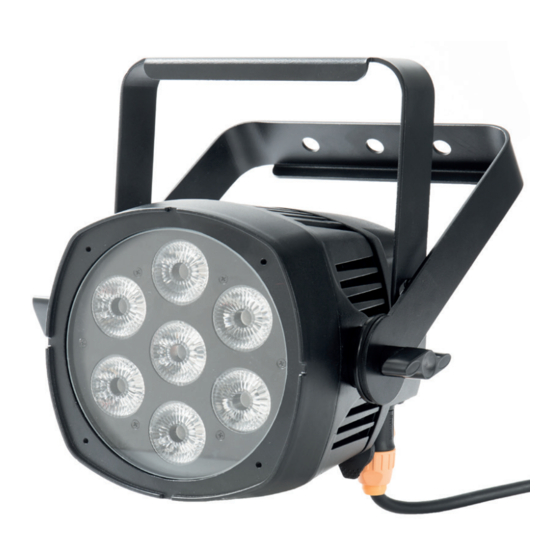

Herzlichen Glückwunsch zu Ihrer neuen LightmaXX Complete Spot ARC! Vielen Dank, dass Sie sich für ein Produkt von Lightmaxx entschieden haben. Durch effi zien- te Entwicklung und ökonomische Produktion ermöglicht Lightmaxx hochwertige Produkte zu einem fantastischen Preis. Bitte lesen Sie die Bedienungsanleitung sorgfältig, um über sämtliche Funktionen dieses Produktes informiert zu sein und... - Page 4 Sicherheitshinweise: GEFAHR! (Für Babys und Kinder) Verpackungen, Kunststofffolien und sonstiges Verpackungsmaterial ist ordnungsgemäß aufzubewahren oder zu entsorgen. Es ist aufgrund von Erstickungsgefahr außerhalb der Reichweite von Babys und Kindern aufzubewahren. Stellen Sie sicher, dass Kinder niemals unbeaufsichtigt das Gerät benutzen! Vergewissern Sie sich außerdem, dass Kinder keine (Klein-)Teile vom Gerät ent- fernen, da sie durch verschlucken daran ersticken könnten! GEFAHR! (Elektrischer Schlag durch hohe Spannungen im Gerät)
-
Page 5: Installation
Hinweis! (Betriebsbedingungen) Aufgrund seiner baulichen Eigenschaften ist das Gerät für den Betrieb in Innenräumen konzipiert. Setzen Sie das Gerät niemals Regen, Feuchtigkeit oder Flüssigkeiten aus, da dies zu Beschädigungen führen kann. Vibratio- nen, Schmutz oder Sonneneinstrahlung kann ebenso zu Beschädigungen führen, vermeiden Sie diese! Hinweis! (Stromversorgung) Überprüfen Sie unbedingt die Übereinstimmung der Gerätespannung mit... - Page 6 Warnung! (Verletzungsgefahr durch Herabfallen) Es ist zu gewährleisten, dass die Montage des Gerätes allen gesetzlichen Normen und Vorschriften im jeweiligen Einsatzland entspricht. Es ist sicher- zustellen, dass das Gerät stets durch eine zweite Befestigung gesichert ist (z.B. Safety) Hinweis! (Überhitzungsgefahr) Die max.
-
Page 7: Anschlüsse Und Bedienelemente
Display/Menütasten Stromanschluss(IP65) DMX Input(IP65) DMX Input(IP65) Stromausgang/Link(IP65) Passende IP65 Strom-und DMX-Kabel für die Lightmaxx Outdoor-Scheinwerfer sind wie folgt(optional) erhältlich: LIG0015195-000 LIGHTMAXX Power Extension IP-Outdoor 1m LIG0015196-000 LIGHTMAXX Power Extension IP-Outdoor 3m LIG0015197-000 LIGHTMAXX Power Extension IP-Outdoor 5m LIG0015198-000 LIGHTMAXX Power Extension IP-Outdoor 10m... -
Page 8: Bedienung
Bedienung: Start: Verbinden Sie das Gerät mit dem Stromnetz und warten Sie einige Sekunden bis es Betriebsbereit ist. Menü: Die Navigation im Menü erfolgt über die vier Menütasten unterhalb des Displays. Mit der „Me- nü-“taste aktivieren Sie das Menü, die Navigation erfolgt über die „Up-“ und „Down-“ Tasten. Eine entsprechende Auswahl wird mit der „Enter-“Taste bestätigt. -
Page 9: Spezifikationen
Strobe Strobe Kanal 000-031 LED aus 032-063 LED an 064-095 Strobe, langsam bis schnell 097-127 LED an 128-159 Pulse Effekt 160-191 LED an 192-223 zufällige Strobe, langsam bis schnell 224-255 LED an Spezifi kationen: ARC RGBA ARC RGBW Komplett Farbmischung 250 Watt LED-TYP AC90-260V 50/60Hz... - Page 10 Macro Liste DMX Wert DMX Wert 001-004 129-132 005-008 133-136 009-012 137-140 013-016 141-144 017-020 145-148 021-024 149-152 025-028 153-156 029-032 157-160 033-036 161-164 037-040 165-168 041-044 169-172 045-048 173-176 049-052 177-180 053-056 181-184 057-060 185-188 061-064 189-192 065-068 193-196 069-072 197-200 073-076...
-
Page 11: Fehlerbehebung
Fehlerbehebung: Hinweis! (Störung bei Datenübertragung) Verbinden Sie auf keinen Fall den DMX Ein- oder Ausgang mit Audiogerä- ten wie Endstufen oder Mischpulte! DMX Kabel ermöglichen einen störungsfreien Betrieb und höchstmögliche Übertragungssicherheit von Signaldaten. Benutzen Sie keine Mikrofonka- bel. Die nachfolgende Übersicht dient als Hilfe für eine schnelle Fehlerbehebung. Sollten Sie sich unsicher sein, kontaktieren Sie den Hersteller, den Händler oder entsprechendes Fachperso- nal. - Page 12 Umweltschutz: Die Firma Music Store professional GmbH bemüht sich stets die Belastung durch Verpackungen auf ein Minimum zu reduzieren. Die Verwendung von umweltfreundlichen und wiederverwertbaren Materialen ist dabei stets von elementarer Bedeutung. Bitte führen sie die Verpackungen nach Gebrauch den entsprechenden Verwertungen zu. Entsorgung von Verpackungen: Sorgen Sie dafür, dass Papierverpackungen, Kunststoffmaterial, etc.
- Page 13 Safety Instructions! Please read before connection • Ensure that the supply voltage does not exceed the voltage and operation! capacity indicated on the housing of the device. RISK OF ELECTRIC SHOCK. • In case of fatal error, please contact the distributor and stop DO NOT OPEN! all operations of the device immediately.
-
Page 14: Intended Use
Congratulations on your new LightmaXX Vector Spot 150! Thank you for choosing a Lightmaxx product. Thanks to effi cient development and economical production, Lightmaxx makes high-quality products at a fantastic price possible. Please read these operating instructions carefully to be informed about all functions of... -
Page 15: Safety Instructions
Safety instructions: DANGER! (For Babies and Children) Wrapping, plastic foils and other packaging material must be properly stored or disposed of. It should be kept out of the reach of babies and children due to the risk of suffocation. Ensure that children never use the device unattended! Also make sure that children do not remove any (small) parts from the device, as they could suffocate if swallowed! DANGER! (electric shock due to high voltages in the device) - Page 16 Note! (Operating conditions) Due to its structural characteristics, the device is designed for indoor use. Do not expose the device to rain, moisture or liquids, as this can cause damage. Vibrations, dirt or sunlight can also lead to damage, avoid them! Warning! (Power Supply) Make sure that the device voltage matches your local mains voltage.
-
Page 17: Operation
Operation: Make sure everything is connected before switching on. Use only high-quality cables that are as short as possible for the connections. DMX mode: Connect the DMX input of your device to the DMX output of your DMX controller, your DMX software or the DMX output of a device already in your DMX chain. - Page 18 DMX Description table 10CH 12CH 14CH 16CH Function Channel Description Value 000-255 0-540° Pan fi ne 000-255 Pan fi ne Tilt 000-255 0-270° Tilt fi ne 000-255 Tilt fi ne 000-255 from slow to fast Speed LED Dimmer 000-255 from dark to bright LED Strobe 000-007 turn off...
- Page 19 10CH 12CH 14CH 16CH Funktion Kanalwert Beschreibung 099-115 Gobo 3 Shake speed slow to fast 106-112 Gobo 2 Shake speed slow to fast 8 static Gobos+ 113-119 white 120-127 Open 128-191 Gobo rotate CW slow to fast 192-255 Gobo rotate CCW slow to fast 000-115 Open 016-031...
-
Page 20: Connections And Control Elements
Static, Auto or Sound mode: The device contains automatic programs that run according to fi xed schemes (Auto) or are retrieved via the built-in microphone to match the music (sound). The respective mode is selected via the menu directly on the device. Connections and Control Elements: Number Description... -
Page 21: Specifications
Menu Structure in Detail: Address settings set address number (DMX) Auto 1 Auto 2 (AUTO) Run Mode (SOUND) Manual Test Function and Operation (MANUAL) Pan reverse Tilt reverse Display Screen reverse Setup (advanced settings) Channel (10/12/14/16CH Select) Ver v1 Sensitivity (01-100) System Motor zero Information... -
Page 22: Troubleshooting
Troubleshooting: Warning! (Fault during data transmission) Never connect the DMX input or output to audio devices such as power amplifi ers or mixing consoles! DMX cables enable interference-free operation and the highest possible transmission reliability of signal data. Do not use microphone cables. The following overview is intended as an aid for troubleshooting. -
Page 23: Environmental Safety
Environmental Safety: Music Store professional GmbH always endeavours to reduce the burden of packaging to a minimum. The use of environmentally friendly and recyclable materials is always of funda- mental importance. Please recycle the packaging after use. Disposal of packaging: Ensure that paper packaging, plastic material, etc.
