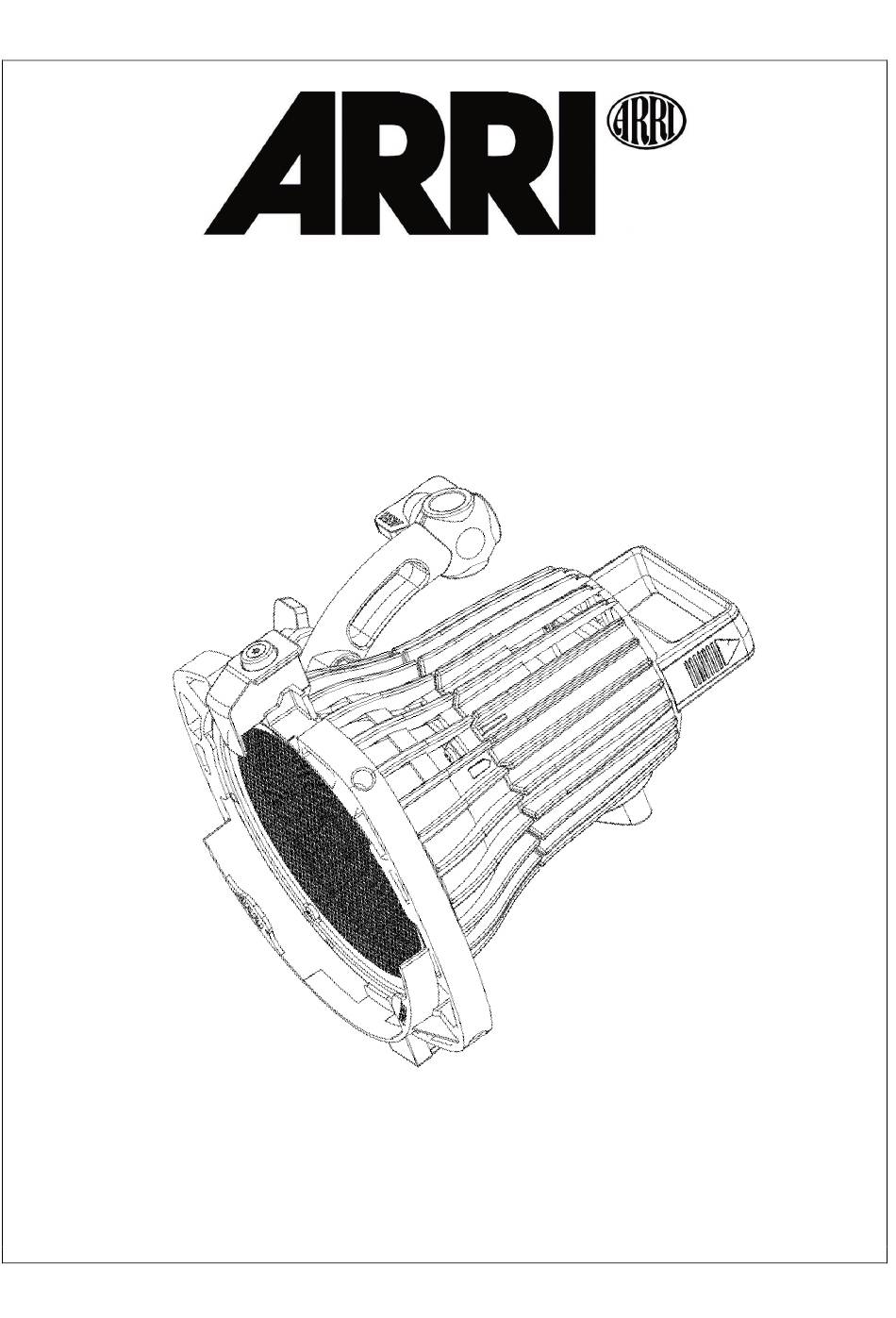

- Page 1 Bedienungsanleitung User Manual 02 / 2019 ARRILITE 750 Plus Arnold & Richter Cine Technik GmbH & Co. Betriebs KG, Arriweg 17, D-83071 Stephanskirchen, Germany | www.arri.com Ident. No. L5.36781.0 L03296...
-
Page 2: Bestimmungsgemäße Verwendung
UV protection glass dürfen niemals verwendet werden. lens. Do not stare into active light source. Nicht in die aktive Lichtquelle starren. Caution, risk of electrical shock. Vorsicht, Gefahr des elektrischen Schlags. ARRILITE 750 Plus 1 / 11... - Page 3 Allgemeine Hinweise General Notes • ARRI Glühlicht-Scheinwerfer sind nur für den professionellen • ARRI Tungsten fixtures are only intended for professional use and Einsatz bestimmt. Sie dürfen nur von befähigten Personen may only be operated by qualified persons. betrieben werden.
- Page 4 UV protection glass and wire guard is detected. • Halten Sie die Anschlusskabel vom Scheinwerfer fern. Damaged components of the housing must be replaced by an ARRI service center or a qualified professional (refer to www.arri.com). • Verwenden Sie das Netzkabel nicht zum Halten, Bewegen oder Aufhängen des Scheinwerfers.
- Page 5 Produktbeschreibung Product Description Der ARRILITE 750 Plus ist ein linsenloser Glühlicht-Scheinwerfer mit The ARRILITE 750 Plus is an open-face tungsten lamphead with Parabolreflektor für den professionellen Gebrauch, der nach parabolic reflector for professional usage. It fulfills the International IEC 60598-2-17 entwickelt wurde.
- Page 6 Hülsen für 16 mm Standardzapfen / UV protection glass with safety mesh Mounting sleve for 16 mm standard spigot Reflektor / reflector Fokusknopf / focus knob Torsicherung / top latch Typenschild / identification plate Schwenkarm / swivel arm ARRILITE 750 Plus 5 / 11...
- Page 7 Lebensdauer der Lampe. Reinigen Sie den Lampenkolben nach alcohol and observe other cleaning instructions of the lamp Einsetzen mit einem mit Isopropyl-Alkohol getränkten, fusselfreien manufacturer. Tuch und beachten Sie weitere Reinigungshinweise des Lampenherstellers. ARRILITE 750 Plus 6 / 11...
- Page 8 Überprüfen Sie den festen Sitz der Lampe in der Fassung. To close the lamp housing: Lampengehäuse schließen: Guide the lamp (20) through the opening of the reflector Lampe durch die Reflektoröffnung (19) am Reflektor- housing (19). gehäuse führen. ARRILITE 750 Plus 7 / 11...
- Page 9 Torsicherung (8) / top latch (8) Einschub für Chimera (4) / slots for Chimera (4) Rasthaken (5) / locking hook (5) Seitenprofil des Zubehörhalters (3) / Side profile of the accessory holder (3) Rasthaken (5) / locking hook (5) ARRILITE 750 Plus 8 / 11...
- Page 10 • Neben der regelmäßigen Sichtprüfung wird empfohlen, eine a qualified electrician to carry out a repeated inspection of electric Wiederholprüfung der elektrischen Sicherheit mindestens alle 12 safety at least every 12 months. Monate von einer Fachperson durchzuführen und protokollieren zu lassen. ARRILITE 750 Plus 9 / 11...
- Page 11 Deutschland Germany ARRI, ARRI ARRI, the ARRI Logo, ARRIMAX, ARRISUN, EB, L-Series, MAX Technology, M-Series, POCKETPAR, True Blue, SkyPanel, SKYPANEL, T 12 and T 24 are registered Trademarks of Arnold & Richter Cine Technik GmbH & Co. Betriebs KG. ARRILITE 750 Plus...
- Page 12 IEC 60598-1/A1:2006 EN 55015:2013 EN 60598-1:2008+A11:2009 EN 60598-2-17:1989+A2:1991 EN 61547:2009 EN 62471:2008 EN 62493:2010 EN 50581:2012 ETICS EN 60598-2-17:2018 EN 60598-1:2015/A1:2018 OSHA UL 1573:2003 Kanada CAN/CSA C22.2 No. 166-M1983 (R2004) CAN/CSA C22.2 No. 9-M1989 (R2004) ARRILITE 750 Plus 11 / 11...
