Adeunis RF Sigfox Smart Building COMFORT User Manual
  1. Manuals
  2. Brands
  3. Adeunis RF Manuals
  4. Transceiver
  5. Sigfox Smart Building COMFORT
  6. User manual

Adeunis RF Sigfox Smart Building COMFORT User Manual

Temperature & humidity
Hide thumbs
Table of Contents
  • Table of Contents

  • Table des Matieres

  • Francais
    • Informations Produits Et Reglementaires

  • 1 Présentation du Produit
    • Description Générale
    • Encombrement
    • Carte Électronique
    • Compatibilité Plateforme KARE
    • Spécifications Techniques
      • Caractéristiques Générales
      • Autonomie
      • Interfaces D'entrée Digitale
      • Caractéristiques des Capteurs Intégrés

  • 2 Fonctionnement du Produit
    • Modes de Fonctionnement
      • Mode PARC
      • Mode COMMANDE
      • Mode EXPLOITATION
      • Mode REPLI

Advertisement

Available languages

Available languages

Quick Links

Download this manual

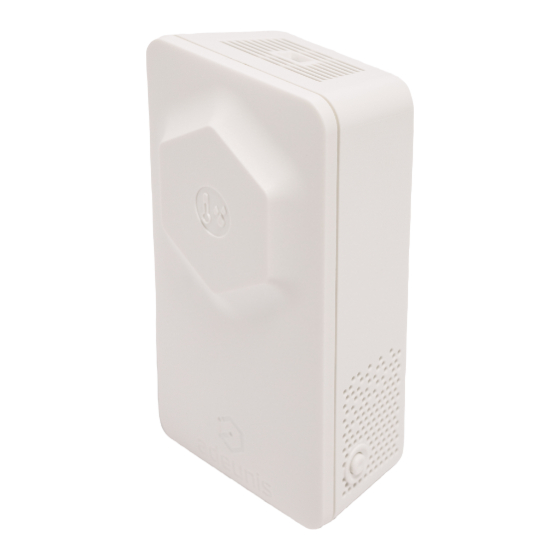

Sigfox Smart Building COMFORT
Transceiver Temperature & Humidity
Guide utilisateur / User Guide
Version 1.0.1
Adeunis
283 rue Louis Néel - Parc Technologique Pré Roux
38920 CROLLES - France
www.adeunis.com

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Sigfox Smart Building COMFORT and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Adeunis RF Sigfox Smart Building COMFORT

Summary of Contents for Adeunis RF Sigfox Smart Building COMFORT

  • Page 1 Sigfox Smart Building COMFORT Transceiver Temperature & Humidity Guide utilisateur / User Guide Version 1.0.1 Adeunis 283 rue Louis Néel - Parc Technologique Pré Roux 38920 CROLLES - France www.adeunis.com...
  • Page 2 Sigfox Smart Building COMFORT - Guide utilisateur / User guide version V1.0.1 Préambule / Preamble / Präambel / Preambolo / Preámbulo • Ce guide décrit les fonctionnalités du produit adeunis®. Il explique les modes de fonctionnement du produit et la manière de le confi gurer.

  • Page 3: Table Of Contents

    Sigfox Smart Building COMFORT - Guide utilisateur / User guide version V1.0.1 TABLE DES MATIERES FRANCAIS INFORMATIONS PRODUITS ET REGLEMENTAIRES PRÉSENTATION DU PRODUIT 1.1. Description générale 1.2. Encombrement 1.3. Carte électronique 1.4. Compatibilité plateforme KARE 1.5. Spécifications Techniques 1.5.1 Caractéristiques générales 1.5.2 Autonomie...
  • Page 4 Sigfox Smart Building COMFORT - Guide utilisateur / User guide version V1.0.1 ENGLISH PRODUCTS AND REGULATORY INFORMATION PRESENTATION OF THE PRODUCT 1.1. General description 1.2. Dimensions 1.3. Circuit board 1.4. KARE platform compatibility 1.5. Technical Specifications 1.5.1 General characteristics 1.5.2 Autonomy 1.5.3 Digital input interfaces...

  • Page 5: Francais

    Sigfox Smart Building COMFORT - Guide utilisateur / User guide version V1.0.1 FRANÇAIS Page of 85...

  • Page 6: Informations Produits Et Reglementaires

    Sigfox Smart Building COMFORT - Guide utilisateur / User guide version V1.0.1 INFORMATIONS PRODUITS ET REGLEMENTAIRES Information document Titre Sigfox Smart Building COMFORT - Guide utilisateur Sous-titre Type de document Guide utilisateur Version 1.0.1 Ce document s’applique aux produits suivants : Référence...
  • Page 7 Sigfox Smart Building COMFORT - Guide utilisateur / User guide version V1.0.1 Déclaration UE de Conformité Nous Adeunis 283 rue LOUIS NEEL 38920 Crolles, France 04.76.92.01.62 www.adeunis.com Déclarons que la DoC est délivrée sous notre seule responsabilité et fait partie du produit suivant : Modèle produit :...
  • Page 8 Sigfox Smart Building COMFORT - Guide utilisateur / User guide version V1.0.1 INTRODUCTION Tous les droits de ce manuel sont la propriété exclusive de adeunis®. Tous droits réservés. La copie de ce manuel (sans l’autorisation écrite du propriétaire) par impression, copie, enregistrement ou par tout autre moyen, la traduc- tion de ce manuel (complète ou partielle) pour toute autre langue, y compris tous les langages de programmation,...
  • Page 9 RECOMMANDATIONS ENVIRONNEMENTALES Sigfox Smart Building COMFORT - Guide utilisateur / User guide version V1.0.1 Tous les matériaux d’emballage superfl us ont été supprimés. Nous avons fait notre possible afi n que l’emballage soit facilement séparable en trois types de matériaux : carton (boîte), polystyrène expansible (matériel tampon) et poly- éthylène (sachets, feuille de protection en mousse).
  • Page 10 Sigfox Smart Building COMFORT - Guide utilisateur / User guide version V1.0.1 RECOMMANDATIONS D’USAGE • Avant d’utiliser le système, vérifi ez si la tension d’alimentation fi gurant dans son manuel d’utilisation corres- pond à votre source. Dans la négative, consultez votre fournisseur.

  • Page 11: Présentation Du Produit

    • Le produit est compatible avec la plateforme de Device Management KARE d’adeunis® NOTE IMPORTANTE : le démarrage du Sigfox Smart Building COMFORT se fait à l’aide d’un bouton sur le côté du boitier (voir paragraphe 5.7) Composition du package Le produit est livré...

  • Page 12: Encombrement

    Sigfox Smart Building COMFORT - Guide utilisateur / User guide version V1.0.1 1.2. Encombrement Valeurs en millimètres 1.3. Carte électronique Antenne interne Module RF Protocole Sigfox Borniers Port USB pour configuration produit Page of 85...

  • Page 13: Compatibilité Plateforme Kare

    Sigfox Smart Building COMFORT - Guide utilisateur / User guide version V1.0.1 1.4. Compatibilité plateforme KARE Le produit Sigfox Smart Building COMFORT est compatible avec la plateforme KARE. La plateforme KARE est un service de device management vous permettant de mettre en place une solution IoT globale.

  • Page 14: Interfaces D'entrée Digitale

    Sigfox Smart Building COMFORT - Guide utilisateur / User guide version V1.0.1 1.5.3 Interfaces d’entrée digitale Le schéma de principe des interfaces d’entrée digitale est le suivant : Valeurs absolues maximales Unité Tension minimale d’entrée - 0,7 Tension maximale d’entrée Caractéristiques électriques...

  • Page 15: Fonctionnement Du Produit

    Sigfox Smart Building COMFORT - Guide utilisateur / User guide version V1.0.1 2. FONCTIONNEMENT DU PRODUIT 2.1. Modes de fonctionnement NOTE IMPORTANTE : adeunis® utilise le format de données Big-Endian Le produit dispose de plusieurs modes de fonctionnement : MODE PARC...
  • Page 16 Sigfox Smart Building COMFORT - Guide utilisateur / User guide version V1.0.1 2.1.5 Trois modes de transmissions possibles Le produit permet de mesurer la température et l’humidité dans une pièce, de sauvegarder cette information et de l’envoyer selon trois modes d’émission.
  • Page 17 Sigfox Smart Building COMFORT - Guide utilisateur / User guide version V1.0.1 Démarche à suivre pour programmer ses registres en fonction du mode choisi. Dans quel mode je veux mettre mon produit ? Alarme sur dépassement Périodique Périodique de seuil Alarme Quelle est ma période entre chaque relevé...
  • Page 18 Sigfox Smart Building COMFORT - Guide utilisateur / User guide version V1.0.1 Exemple de configurations possibles : Cas voulu (hors 100% événementiel) Configuration Nombre théorique de associée trame périodiques envoyées par jour • Relevé/scrutation : 10 minutes • 321 = 300 •...
  • Page 19 Sigfox Smart Building COMFORT - Guide utilisateur / User guide version V1.0.1 2.1.5.01 Transmission périodique avec ou sans historique Le produit permet la mesure et la transmission périodique des valeurs des capteurs selon le schéma suivant : Le produit permet de relever à une certaine fréquence la température et l’humidité, de stocker cette information et de l’envoyer par la suite périodiquement.
  • Page 20 Sigfox Smart Building COMFORT - Guide utilisateur / User guide version V1.0.1 2.1.5.02 Transmission sur dépassement de seuil Le produit permet la détection de dépassement de seuil (haut et bas) pour chaque capteur selon le schéma suivant : Le produit envoie une trame de donnée lors d’un dépassement de seuil mais aussi lors d’un retour à la normale.
  • Page 21 Sigfox Smart Building COMFORT - Guide utilisateur / User guide version V1.0.1 Explication des seuils et hystérésis : Les paramètres associés à ce mode de fonctionnement sont : • La période de transmission (égale à zéro dans ce cas d’usage) (registre 301).
  • Page 22 Sigfox Smart Building COMFORT - Guide utilisateur / User guide version V1.0.1 2.1.6 Transmission d’une trame de vie Si le produit n’a pas de données périodiques configurées, et qu’aucun seuil n’est dépassé, il pourrait ne pas communiquer pendant une période longue.
  • Page 23 Sigfox Smart Building COMFORT - Guide utilisateur / User guide version V1.0.1 NOTE: il est possible de programmer un envoi de trame uniquement après un certains nombre de détection de fronts (S381/ S383). Exemple : Codage Résultat Produit en veille...
  • Page 24 Sigfox Smart Building COMFORT - Guide utilisateur / User guide version V1.0.1 CONFIGURATION DU PRODUIT La configuration du produit au travers du port micro-USB peut désormais se faire de deux manières : via l’IoT Configurator (application à l’inter- face conviviale) soit par envoi de commandes AT. Pour ouvrir le boitier du produit se reporter au paragraphe 5.1.
  • Page 25 Sigfox Smart Building COMFORT - Guide utilisateur / User guide version V1.0.1 3.2.2 Mode commande Utiliser un terminal port COM pour communiquer avec le produit. Nous utilisons le soft terminal port COM HERCULES disponible en téléchargement gratuit à l’adresse suivante : http://www.hw-group.com/products/hercules/index_en.html...
  • Page 26 Sigfox Smart Building COMFORT - Guide utilisateur / User guide version V1.0.1 3.2.3 Commande AT Une commande débute avec les 2 caractères ASCII : « AT », suivis d’un ou plusieurs caractères et données (voir ci-après la syntaxe des com- mandes AT disponibles sur le modem).
  • Page 27 Sigfox Smart Building COMFORT - Guide utilisateur / User guide version V1.0.1 3.3. Description des registres A la mise sous tension le produit fonctionne selon la dernière configuration sauvegardée (configuration usine si c’est la première mise sous tension, ou si cette configuration n’a pas été changée).
  • Page 28 Sigfox Smart Building COMFORT - Guide utilisateur / User guide version V1.0.1 Note concernant le registre S301 : Attention : afin de laisser plus de libertés à l’utilisateur le produit n’a pas été bridé à un nombre maximum de sauvegardes par trame selon le réseau utilisé.
  • Page 29 Sigfox Smart Building COMFORT - Guide utilisateur / User guide version V1.0.1 3.3.1.04 Registres pour configuration des entrées/alarmes TOR(s) Registre Taille Description Codage Détails (octets) S380 Configuration du bouton (TOR1) Hexadécimal Défaut : 0x41 Min/max : <7:4> Période de garde 0: pas de période de garde...
  • Page 30 Sigfox Smart Building COMFORT - Guide utilisateur / User guide version V1.0.1 S383 Seuil de l’alarme du bornier (TOR2) Décimal Défaut : 1 Min/max : 1 à 65535 La valeur 1 équivaut à 1 détection Lorsque le compteur de détection TOR2 atteint ou devient supérieur à...
  • Page 31 Sigfox Smart Building COMFORT - Guide utilisateur / User guide version V1.0.1 4. DESCRIPTION DES TRAMES 4.1. Trames montantes (uplink) Toutes les trames montantes du produit vers le réseau (uplink) ont toujours une taille de 11 octets. 4.1.1 Octets fixes Les deux premiers octets de la trame sont systématiquement dédiés pour indiquer le code de la trame et le statut comme présenté...
  • Page 32 Sigfox Smart Building COMFORT - Guide utilisateur / User guide version V1.0.1 4.1.2 Trames d’information sur la configuration du produit Suite à la réception d’une trame descendante (downlink) avec le code 0x01 ou lors du passage en mode exploitation (sortie du mode PARC ou COMMANDE), la trame suivante (0x10) représentant la configuration applicative du produit est transmise :...
  • Page 33 Sigfox Smart Building COMFORT - Guide utilisateur / User guide version V1.0.1 4.1.4 Trame d’information sur la configuration du réseau Suite à la réception d’une trame descendante (downlink) avec le code 0x02 ou lors du passage en mode exploitation (sortie du mode PARC ou COMMANDE), la trame suivante (0x20) représentant la configuration réseau du produit est transmise :...
  • Page 34 Sigfox Smart Building COMFORT - Guide utilisateur / User guide version V1.0.1 4.1.7 Trame de réponse suite à une mise à jour de registre(s) Cette trame (0x33) est émise suite à la réception d’une trame descendante (downlink) avec le code 0x41 (voir détails paragraphe 4.2.5). Elle permet de savoir si la trame de downlink (0x41) a bien été...
  • Page 35 Sigfox Smart Building COMFORT - Guide utilisateur / User guide version V1.0.1 4.1.9 Trame d’alarme Température et Humidité Cette trame (0x4D) est envoyée lors de l’activation ou la désactivation d’une alarme de dépassement de seuil définie par la configuration des registres 330 à...
  • Page 36 Sigfox Smart Building COMFORT - Guide utilisateur / User guide version V1.0.1 4.1.11 Synthèse des conditions d’envoi des trames montantes Le tableau ci-après résume les conditions d’envoi des différentes trames montantes : Code Description Scenarii d’envoi 0x10 Trames d’information sur la configuration du produit •...
  • Page 37 Sigfox Smart Building COMFORT - Guide utilisateur / User guide version V1.0.1 Exemple : • Le produit fonctionne en mode périodique • S301 = 6 soit une périodicité d’envoi de trames de 60min soit toutes les heures ou encore 24 fois par jour.
  • Page 38 Sigfox Smart Building COMFORT - Guide utilisateur / User guide version V1.0.1 4.2.4 Trame de mise à jour de la valeur de registres spécifiques Cette trame (0x41) permet via le réseau de modifier sur le produit les valeurs des registres demandés.
  • Page 39 Sigfox Smart Building COMFORT - Guide utilisateur / User guide version V1.0.1 5. Installation et démarrage Insérez un tournevis plat incliné vers la face avant du boitier dans l’ouverture sur le haut et appuyez. Le 5.1. Ouvrir et fermer le boitier boitier s’ouvre en deux et la face avant se détache.
  • Page 40 5.7) Exemple : Le produit Sigfox Smart Building COMFORT peut aisément se coupler avec un contact porte câblé via le bornier (TOR2). Ainsi, positionné à côté de la porte d’un local sécurisé soumis à contrôle, le produit pourra envoyer une alarme à chaque ouverture/fermeture de porte et ainsi permettre au responsable sécurité...
  • Page 41 Sigfox Smart Building COMFORT - Guide utilisateur / User guide version V1.0.1 5.5. Positionnement correct du produit Position : dans la mesure du possible, installer l’émetteur à une hauteur minimale de 1m50 dans une zone non enclavée. ATTENTION : la face haute du produit (permettant l’ouver- ture du boitier) doit être accessible avec un tournevis.
  • Page 42 Sigfox Smart Building COMFORT - Guide utilisateur / User guide version V1.0.1 6. HISTORIQUE DU DOCUMENT Version Contenu V1.0.0 Création V1.0.1 Ajouts mineurs Page of 85...
  • Page 43 Sigfox Smart Building COMFORT - Guide utilisateur / User guide version V1.0.1 ENGLISH Page of 85...
  • Page 44 Sigfox Smart Building COMFORT - Guide utilisateur / User guide version V1.0.1 PRODUCTS AND REGULATORY INFORMATION Document Information Title Sigfox Smart Building COMFORT - User Guide Sub-title Document type User Guide Version 1.0.1 This document applies to the following products: Référence...
  • Page 45 Sigfox Smart Building COMFORT - Guide utilisateur / User guide version V1.0.1 EU Declaration of Conformity Adeunis 283 rue LOUIS NEEL 38920 Crolles, France 04.76.92.01.62 www.adeunis.com Declare that the DoC is issued under our sole responsibility and belongs to the following product:...
  • Page 46 Sigfox Smart Building COMFORT - Guide utilisateur / User guide version V1.0.1 INTRODUCTION All rights to this manual are the exclusive property of adeunis®. All rights reserved. Copying this manual (wit- hout written permission from the owner) via printing, copying, recording or by any other means, translating this manual (in full or partially) into any other language, including all programming languages, using any electrical, mechanical, magnetic or optical devices, manually or any by other methods, is prohibited.
  • Page 47 ENVIRONMENTAL RECOMMENDATIONS Sigfox Smart Building COMFORT - Guide utilisateur / User guide version V1.0.1 All superfl uous packaging materials have been eliminated. We have done everything possible to make it easy to separate the packaging into three types of materials: cardboard (box), expanded polystyrene (fi ller material) ENVIRONMENTAL RECOMMENDATIONS and polyethylene (packets, foam protective sheets).
  • Page 48 Sigfox Smart Building COMFORT - Guide utilisateur / User guide version V1.0.1 RECOMMANDATIONS REGARDING USE • Before using the system, check that the power supply voltage shown in the user manual corresponds to your supply. If it doesn’t, please consult your supplier.
  • Page 49 • It also has a button that send frames when pressed. • The device is compatible with the adeunis® KARE Device Management platform IMPORTANT NOTE: the Sigfox Smart Building COMFORT is started with a button on the side of the box (see paragraph 5.7) Package contents The device is delivered in a carton package containing the following: Front panel, rear panel and electronic card, ER18505 battery 2 x CBLZ 3.5x 19mm screws, 2 x SX5 Fischer plugs...
  • Page 50 Sigfox Smart Building COMFORT - Guide utilisateur / User guide version V1.0.1 1.2. Dimensions Values are in millimeters 1.3. Circuit board Internal antenna RF Module Sigfox Protocol Terminals USB port for device configuration Page of 85...
  • Page 51 Sigfox Smart Building COMFORT - Guide utilisateur / User guide version V1.0.1 1.4. KARE platform compatibility The Sigfox Smart Building COMFORT is compatible with the KARE platform The KARE platform is a device management service that allows you to set up a global IoT solution.
  • Page 52 Sigfox Smart Building COMFORT - Guide utilisateur / User guide version V1.0.1 1.5.3 Digital input interfaces The schematic diagram of the digital input interfaces is as follows: Maximum absolute values Unit Minimum input voltage - 0,7 Maximum input voltage Electrical Characteristics...
  • Page 53 Sigfox Smart Building COMFORT - Guide utilisateur / User guide version V1.0.1 2. DEVICE OPERATION 2.1. Operating modes IMPORTANT NOTE: adeunis® uses the Big-Endian data format The device has several operating modes PARK MODE Long press on the button (5 sec)
  • Page 54 Sigfox Smart Building COMFORT - Guide utilisateur / User guide version V1.0.1 2.1.5 Three modes of sending possible The device can measure the temperature and humidity in a room, save this information and send it in three transmission modes. Periodic transmission...
  • Page 55 Sigfox Smart Building COMFORT - Guide utilisateur / User guide version V1.0.1 Procedure to follow to program its registers according to the chosen mode. Which mode do I want my device in? Alarm on Periodic exceeding Periodic threshold Alarm What period do I want between each reading?
  • Page 56 Sigfox Smart Building COMFORT - Guide utilisateur / User guide version V1.0.1 Example of possible configurations: Case wanted (except 100% event) Associated con- Theoretical number figuration of periodic frames sent per day • Reading: 10 minutes • 321 = 300 •...
  • Page 57 Sigfox Smart Building COMFORT - Guide utilisateur / User guide version V1.0.1 2.1.5.01 Periodic sending with or without history logs The device allows the measurement and the periodic sending of the sensor values according to the following diagram: The device makes it possible to record the temperature and the humidity at a certain frequency, to store this information and then to send it periodically.
  • Page 58 Sigfox Smart Building COMFORT - Guide utilisateur / User guide version V1.0.1 2.1.5.02 Sending on exceeding threshold The device allows detection of exceeding threshold (high and low) for each sensor according to the following schema: The device sends a data frame when a threshold is exceeded but also when returning to normal.
  • Page 59 Sigfox Smart Building COMFORT - Guide utilisateur / User guide version V1.0.1 Explanation of thresholds and hysteresis: High threshold High threshold - high threshold hysteresis Sensor value Low threshold + low threshold hysteresis Low threshold Low alarm enabling Low alarm disabling...
  • Page 60 Sigfox Smart Building COMFORT - Guide utilisateur / User guide version V1.0.1 2.1.6 Transmitting the Keep Alive frame If the device does not have periodic data configured, and no threshold is exceeded, it may not transmit data for a long time. So, to be sure that the device is working properly, it transmits a Keep Alive frame (0x30) according to a determined frequency (S300) The parameters associated with this operating mode is the setting of the transmission period of the Keep Alive frame (register 300).
  • Page 61 Sigfox Smart Building COMFORT - Guide utilisateur / User guide version V1.0.1 NOTE: It is possible to program the sending of a frame only after a certain number of edge detections (S381/S383). Product in standby Register Value code Value Result...
  • Page 62 Sigfox Smart Building COMFORT - Guide utilisateur / User guide version V1.0.1 DEVICE CONFIGURATION The device configuration using the micro-USB port can now be done in two ways: using the IoT Configurator (application on the user-friendly interface) or by transmitting AT commands. To open the device casing, refer to section 5.1.
  • Page 63 Sigfox Smart Building COMFORT - Guide utilisateur / User guide version V1.0.1 3.2.2 Command mode Use a COM port terminal block to communicate with the device. We use the HERCULES COM port soft terminal available to download for free by clicking the following link: http://www.hw-group.com/products/hercules/index_en.html...
  • Page 64 Sigfox Smart Building COMFORT - Guide utilisateur / User guide version V1.0.1 3.2.3 AT Command A command starts with the 2 ASCII characters: «AT», followed by one or more characters and data (see the list below for the syntax of the AT commands available on the modem).
  • Page 65 Sigfox Smart Building COMFORT - Guide utilisateur / User guide version V1.0.1 3.3. Description of the registers On start up the device operates according to the last saved configuration (Factory Configuration if it is the first start up, or if this configuration has not been changed).
  • Page 66 Sigfox Smart Building COMFORT - Guide utilisateur / User guide version V1.0.1 Note concerning the register S301 Caution: in order to give more freedom to the user the device has not been limited to a maximum number of backups per frame depending on the network used.
  • Page 67 Sigfox Smart Building COMFORT - Guide utilisateur / User guide version V1.0.1 3.3.1.04 Registers that configure digital input alarm(s) Register Size Description Encoding Details (bytes) S380 Configuration of the button (Digital Hexadecimal Default: 0x41 Input 1) Min/max: <7:4> Debounce time 0: No debounce time...
  • Page 68 Sigfox Smart Building COMFORT - Guide utilisateur / User guide version V1.0.1 S390 Event counter for the button (Digi- Decimal Default: 0 tal Input1) Min/max: 0– 4294967295 Value reset to 0 with a Power-On reset S391 Event counter for the button (Digi-...
  • Page 69 Sigfox Smart Building COMFORT - Guide utilisateur / User guide version V1.0.1 4. DESCRIPTION OF FRAMES 4.1. Uplink frames All upstream frames of the product to the network (uplink) always have a size of 11 bytes. 4.1.1 Fixed byte The first two bytes of the frame systematically indicate the frame code and status as shown below:...
  • Page 70 Sigfox Smart Building COMFORT - Guide utilisateur / User guide version V1.0.1 4.1.2 Information frames on device configuration When switching to operating mode (PARK or COMMAND mode output), the following frame (0x10) representing the application configuration of the device is transmitted:...
  • Page 71 Sigfox Smart Building COMFORT - Guide utilisateur / User guide version V1.0.1 4.1.4 Information frames on Network configuration Following the receipt of a downlink with the code 0x02 or when entering the operating mode (exiting PARK or COMMAND mode), the following...
  • Page 72 Sigfox Smart Building COMFORT - Guide utilisateur / User guide version V1.0.1 4.1.7 Response frame following an update of register(s) via downlink Following reception of a downlink frame with the code 0x41, the frame 0x33 is transmitted (see paragraph 4.2.5 for details). It shows whether the downlink frame (0x41) has been received and gives information on the support status of the latter.
  • Page 73 Sigfox Smart Building COMFORT - Guide utilisateur / User guide version V1.0.1 4.1.9 Temperature and humidity alarm frame This frame (0x4D) is sent upon activation or deactivation of a threshold exceeding an alarm defined by the configuration of registers 330 to 334 for temperature and 340 to 344 for humidity.
  • Page 74 Sigfox Smart Building COMFORT - Guide utilisateur / User guide version V1.0.1 4.1.11 Summary of the conditions for sending uplink frames The table below summarizes the conditions for sending the various uplink frames: Code Description Scenario of sending 0x10 Information frames on device configuration •...
  • Page 75 Sigfox Smart Building COMFORT - Guide utilisateur / User guide version V1.0.1 E.g.: • The product is running in the periodic mode O S301 = 6 i.e. a periodicity of sending of frames of 60min, every hour or 24 times per day.
  • Page 76 Sigfox Smart Building COMFORT - Guide utilisateur / User guide version V1.0.1 4.2.4 Frame for updating the value of specific registers This frame (0x41) allows to change the value of requested registers. … Code PAYLOAD CONFID2 value CONFID2 value 0x41...
  • Page 77 Sigfox Smart Building COMFORT - Guide utilisateur / User guide version V1.0.1 5. Installation and Start-up Insert a flat screwdriver into the opening on the top of the casing and press. The casing opens in two and 5.1. Opening and closing the unit the front panel comes off.
  • Page 78 Sigfox Smart Building COMFORT - Guide utilisateur / User guide version V1.0.1 5.3. Replacing the battery When the low battery indicator is enabled (indicator in the frame or flashing of the red LED), it is possible to change the internal battery of the unit.
  • Page 79 Sigfox Smart Building COMFORT - Guide utilisateur / User guide version V1.0.1 5.5. Correct positioning of the device Position: To the extent possible, install the transmitter at a min- imum height of 1.50 m in a non-enclosed area. Do not position the sensor in front of a window or in the sun.
  • Page 80 Sigfox Smart Building COMFORT - Guide utilisateur / User guide version V1.0.1 6. DOCUMENT HISTORY Version Content V1.0.0 Creation V1.0.2 Minor add-ons Page of 85...
  • Page 81 Sigfox Smart Building COMFORT - Guide utilisateur / User guide version V1.0.1 DEUTSCH Vor- schriften Page of 85...
  • Page 82 Sigfox Smart Building COMFORT - Guide utilisateur / User guide version V1.0.1 HAFTUNGSAUSSCHLUSS Dieses Dokument und die Nutzung aller darin enthaltenen Informationen setzt das Einverständnis mit den Bestim- mungen und Bedingungen von adeunis® voraus. adeunis® übernimmt keine Garantie für die Richtigkeit oder Vollständigkeit des Inhalts dieses Dokuments und behält sich das Recht vor, jederzeit und ohne Vorankündigung Änderungen an den Produktspezifi...
  • Page 83 Sigfox Smart Building COMFORT - Guide utilisateur / User guide version V1.0.1 VORBEMERKUNG Alle Rechte an dieser Anleitung liegen ausschließlich bei . Alle Rechte vorbehalten. Die Vervielfältigung dieser Anleitung (ohne schriftliches Einverständnis des Eigentümers) mittels Drucken, Kopieren, Speichern oder in ande- rer Weise, die Übersetzung dieser Anleitung (vollständig oder teilweise) in jedwede Sprache, einschließlich aller...
  • Page 84 Sigfox Smart Building COMFORT - Guide utilisateur / User guide version V1.0.1 UMWELTSCHUTZHINWEISE Es wurden alle überfl üssigen Verpackungsmaterialien vermieden. Wir haben uns bemüht, dass die Verpackung UMWELTSCHUTZHINWEISE leicht in drei Materialarten getrennt werden kann: Pappe (Schachtel), expandiertes Polystyrol (Puff ermaterial) und Polyethylen (Tüten, Schaumstoff...
  • Page 85 Sigfox Smart Building COMFORT - Guide utilisateur / User guide version V1.0.1 GEBRAUCHSHINWEISE • Überprüfen Sie vor Benutzung des Systems, ob die in dessen Betriebsanleitung angegebene Versorgungsspan- nung mit Ihrer Stromquelle übereinstimmt. Falls nicht, wenden Sie sich an Ihren Lieferanten.

This manual is also suitable for:

Sb1temperature+

Table of Contents
