Summary of Contents for Adeunis RF GAZPAR PULSE ATEX ARF8230FA-B02
- Page 1 GAZPAR CONNECTOR PULSE ATEX transceiver combined with a 2-pin GAZPAR connector Quick start guide Version 1.0.0 Product references of this package • LoRaWAN : ARF8230FA-B02 • Sigfox : ARF8230GA-B02 Adeunis 283 rue Louis Néel - Parc Technologique Pré Roux 38920 CROLLES - France www.adeunis.com...
-
Page 2: Table Of Contents
Gazpar Connector - Guide utilisateur / User guide version V1.0.0 GAZPAR Connector - Package IoT - Quick start guide 1.0.0 TABLE OF CONTENT DOCUMENT HISTORY FRANCAIS 1.1. Description du produit et de son assemblage 1.2. Installation du package 1.2.1 Le connecteur GAZPAR 1.2.2 Le transmetteur PULSE ATEX 1.3. -
Page 3: Francais
Gazpar Connector - Guide utilisateur / User guide version V1.0.0 Binder connector - Package IoT - Quick start guide 1.0.0 FRANCAIS 3 of 12... -
Page 4: Description Du Produit Et De Son Assemblage
Gazpar Connector - Guide utilisateur / User guide version V1.0.0 GAZPAR Connector - Package IoT - Quick start guide 1.0.0 1.1. Description du produit et de son assemblage Le GAZPAR CONNECTOR est un produit prêt à l’emploi permettant de faire du comptage impulsionnel sur des compteurs de gaz. Il est composé... -
Page 5: Le Transmetteur Pulse Atex
Gazpar Connector - Guide utilisateur / User guide version V1.0.0 Binder connector - Package IoT - Quick start guide 1.0.0 1.2.2 Le transmetteur PULSE ATEX Deux règles sont primordiales pour une optimisation des portées radio. • La première consiste à positionner votre produit le plus haut possible. •... -
Page 6: Utilisation Du Produit Avec La Configuration Par Défaut
Gazpar Connector - Guide utilisateur / User guide version V1.0.0 GAZPAR Connector - Package IoT - Quick start guide 1.0.0 1.4. Utilisation du produit avec la configuration par défaut Le produit, une fois démarré enverra ses trames de configuration (0x10 et 0x20) et ensuite enverra 1 fois par jour une trame quotidienne (0x30) ainsi que sa trame de données (0x46) décrites ci-dessous. 1.4.1 Trame quotidienne Cette trame (0x30) est émise 24 heures après le démarrage de l’application ou après l’envoi de la trame quotidienne précédente. 3 à 4 5 à 6 7 à 8 9 à... -
Page 7: Trame De Données Périodique
Gazpar Connector - Guide utilisateur / User guide version V1.0.0 Binder connector - Package IoT - Quick start guide 1.0.0 1.4.2 Trame de données périodique Le transmetteur est programmé pour envoyer une trame (0x46) périodiquement toutes les 1440 minutes soit 1 fois par jour. Cette trame (0x46) contient les valeurs d’index sur la voie A et la voie B. Code Status PAYLOAD 0x46 Cf Status Compteur voie A Compteur voie B 0x46 0xA3 0x00015C4F 0x0000F74A Description de la trame :... -
Page 8: English
Gazpar Connector - Guide utilisateur / User guide version V1.0.0 Gazpar Connector - Guide utilisateur / User guide version V1.0.0 GAZPAR Connector - Package IoT - Quick start guide 1.0.0 ENGLISH 8 of 12... -
Page 9: Product And Assembly Description

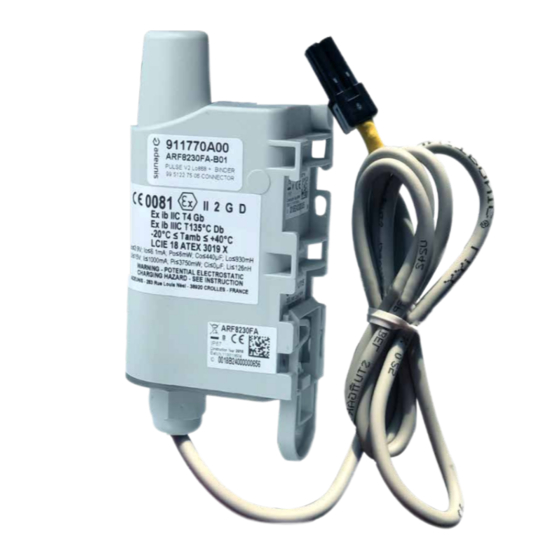

Gazpar Connector - Guide utilisateur / User guide version V1.0.0 Gazpar Connector - Guide utilisateur / User guide version V1.0.0 Binder connector - Package IoT - Quick start guide 1.0.0 1.1. Product and assembly description The GAZPAR CONNECTOR is a ready-use product enabling to measure pulses on gas meters in ATEX zone. -
Page 10: The Pulse Atex Transceiver
Gazpar Connector - Guide utilisateur / User guide version V1.0.0 Gazpar Connector - Guide utilisateur / User guide version V1.0.0 GAZPAR Connector - Package IoT - Quick start guide 1.0.0 1.2.2 The PULSE ATEX transceiver There are two key rules to optimize radio ranges. • The first one consists of positioning your product as high as possible. • The second one consists of limiting the number of obstacles in order to avoid excessive attenuation of the radio wave. Position: Insofar as possible, install the transmitter at a minimum height of 1.50 m and do not attach it to the wall. -
Page 11: Using The Product With Default Settings
Gazpar Connector - Guide utilisateur / User guide version V1.0.0 Gazpar Connector - Guide utilisateur / User guide version V1.0.0 Binder connector - Package IoT - Quick start guide 1.0.0 1.4. Using the product with default settings 1.4.1 Daily frame This frame (0x30) is transmitted 24 hours after the startup of the application or after the transmission of the previous Daily frame. -
Page 12: Data Frame
Gazpar Connector - Guide utilisateur / User guide version V1.0.0 Gazpar Connector - Guide utilisateur / User guide version V1.0.0 GAZPAR Connector - Package IoT - Quick start guide 1.0.0 1.4.2 Data frame This frame (0x46) is transmitted every 1440 min so once a day. 2 to 5 6 to 9 Code Status PAYLOAD 0x46 Cf Status...
