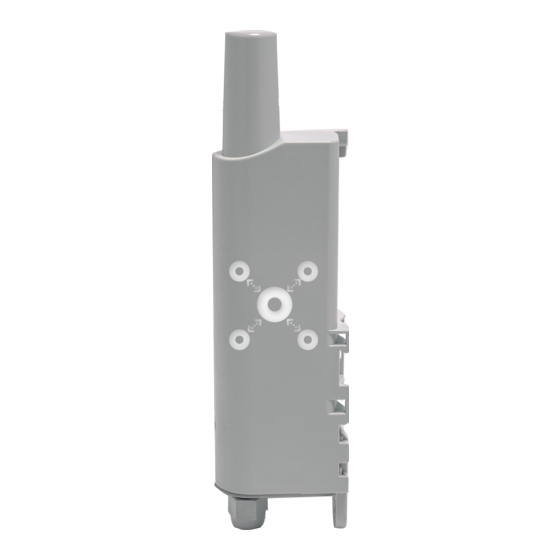

- Page 1 Transceiver TIC LoRaWAN TIC Interface Guide utilisateur / User Guide Version 2.0.0 Adeunis 283 rue Louis Néel - Parc Technologique Pré Roux 38920 CROLLES - France www.adeunis.com...
- Page 2 Transceiver TIC - Guide utilisateur / User guide version V2.0.0 Préambule / Preamble / Präambel / Preambolo / Preámbulo • Ce guide décrit les fonctionnalités du produit adeunis®. Il explique les modes de fonctionnement du produit et la manière de le confi gurer. •...
-
Page 3: Table Of Contents
Transceiver TIC - Guide utilisateur / User guide version V2.0.0 TABLE DES MATIERES FRANCAIS INFORMATIONS PRODUITS ET REGLEMENTAIRES PRESENTATION DU PRODUIT 1.1. Description générale 1.2. Encombrement 1.3. Carte électronique 1.4. Spécifications Techniques 1.4.1 Caractéristiques générales 1.4.2 Alimentation 1.4.3 Compatibilité compteurs FONCTIONNEMENT DU PRODUIT 2.1. - Page 4 Transceiver TIC - Guide utilisateur / User guide version V2.0.0 5.4.2. Exemples de câblage 5.5. Fermeture du boîtier 5.6. Démarrage du produit INSTALLATION ET UTILISATION 6.1. Positionnement correct des émetteurs 6.2. Types de fixations 6.2.1 Fixation sur tube ou mât 6.2.2 Fixation par vis 6.2.3 Fixation Rail-DIN HISTORIQUE DU DOCUMENT...
- Page 5 Transceiver TIC - Guide utilisateur / User guide version V2.0.0 4.2.5 Frame to update the value of specific registers PREPARATION AND CONFIGURATIONS 5.1. Disassembling the casing 5.2. Fitting the packing gland seal 5.3. Mounting the sensor on the screw terminals 5.4.
-
Page 6: Francais
Transceiver TIC - Guide utilisateur / User guide version V2.0.0 FRANCAIS Page of 98... -
Page 7: Informations Produits Et Reglementaires
Transceiver TIC - Guide utilisateur / User guide version V2.0.0 INFORMATIONS PRODUITS ET REGLEMENTAIRES Information document Titre Transceiver TIC - Guide utilisateur Sous-titre Type de document Guide utilisateur Version 2.0.0 Ce document s’applique aux produits suivants : Référence Version firmware Transceiver TIC 868 ARF8250AA Version RTU : V01.04.00... - Page 8 04.76.92.01.62 www.adeunis.com Déclarons que la DoC est délivrée sous notre seule responsabilité et fait partie du produit suivant : Modèle produit : TIC LoRaWAN Références : ARF8250AA Objet de la déclaration : L’objet de la déclaration décrit ci-dessus est conforme à la législation d’harmonisation de l’Union...
- Page 9 Transceiver TIC - Guide utilisateur / User guide version V2.0.0 INTRODUCTION Tous les droits de ce manuel sont la propriété exclusive de adeunis®. Tous droits réservés. La copie de ce manuel (sans l’autorisation écrite du propriétaire) par impression, copie, enregistrement ou par tout autre moyen, la traduc- tion de ce manuel (complète ou partielle) pour toute autre langue, y compris tous les langages de programmation, en utilisant n’importe quel dispositif électrique, mécanique, magnétique, optique, manuel ou autres méthodes, est interdite.
- Page 10 Transceiver TIC - Guide utilisateur / User guide version V2.0.0 RECOMMANDATIONS ENVIRONNEMENTALES Tous les matériaux d’emballage superfl us ont été supprimés. Nous avons fait notre possible afi n que l’emballage soit facilement séparable en trois types de matériaux : carton (boîte), polystyrène expansible (matériel tampon) et poly- éthylène (sachets, feuille de protection en mousse).
- Page 11 Transceiver TIC - Guide utilisateur / User guide version V2.0.0 RECOMMANDATIONS D’USAGE • Avant d’utiliser le système, vérifi ez si la tension d’alimentation fi gurant dans son manuel d’utilisation corres- pond à votre source. Dans la négative, consultez votre fournisseur. •...
-
Page 12: Presentation Du Produit
Transceiver TIC - Guide utilisateur / User guide version V2.0.0 1. PRESENTATION DU PRODUIT NOTE IMPORTANTE : le démarrage du Transceiver TIC ne peut se faire que grâce à un aimant. Description : • Le Transceiver TIC d’ADEUNIS est un émetteur radio prêt à l’emploi permettant de transformer un compteur électrique équipé d’une inter- face TIC ou RS232 (PME/PMI) en un compteur communicant sans-fil. -
Page 13: Encombrement
Transceiver TIC - Guide utilisateur / User guide version V2.0.0 1.2. Encombrement Valeurs en millimètres 1.3. Carte électronique Antenne interne Module RF Protocole LoRaWAN Port USB pour configuration produit Borniers à vis pour connexion compteur Page of 98... -
Page 14: Spécifications Techniques
Transceiver TIC - Guide utilisateur / User guide version V2.0.0 1.4. Spécifications Techniques 1.4.1 Caractéristiques générales Paramètres Valeur Directement par la liaison TIC ou RS232 (PME/PMI) (harvesting) ou en externe via : Alimentation • le port micro-USB (5V,3000mA) • le bornier (6-36V continue, 300mA) Température de fonctionnement -20°C / +60°C Dimensions... -
Page 15: Compatibilité Compteurs
Transceiver TIC - Guide utilisateur / User guide version V2.0.0 1.4.3 Compatibilité compteurs Exemples de compteurs testés par adeunis® (liste non exhaustive) : Référence Type (TIC, PME-PMI, Linky) Itron ACE6000 PME/PMI Landis+Gyr ZMD126.02 TIC BLEU Landis+Gyr ZMG 416 PME/PMI Sagemcom LNE-29079 Linky Landis+Gyr LNE-29125 Linky... -
Page 16: Fonctionnement Applicatif
Transceiver TIC - Guide utilisateur / User guide version V2.0.0 2.2. Fonctionnement applicatif 2.2.1 Mode Découverte des étiquettes Une fois l’activation et la procédure de «join» réalisées, il peut être intéressant de visualiser toutes les étiquettes produites par le compteur électrique. -
Page 17: Transmission Périodique
Transceiver TIC - Guide utilisateur / User guide version V2.0.0 2.2.2 Transmission périodique Le produit permet la lecture et la transmission périodique des étiquettes du compteur selon le schéma suivant : Produit en veille Période acquisition atteinte En attente début du carrousel TIC Lecture des étiquettes Mémorisation des... -
Page 18: Transmission Sur Dépassement De Seuil Ou Delta De La Valeur Lue Par Rapport À La Lecture Précédente
Transceiver TIC - Guide utilisateur / User guide version V2.0.0 2.2.3 Transmission sur dépassement de seuil ou delta de la valeur lue par rapport à la lecture précédente Le produit permet la détection de dépassement de seuils (haut et bas) ou sur détection d’un delta pour chaque étiquette d’alarme selon le schéma suivant : Produit en veille Période... - Page 19 Transceiver TIC - Guide utilisateur / User guide version V2.0.0 Explication des seuils et hystérésis : Les paramètres associés à ce mode de fonctionnement sont : • La période d’acquisition (registre 320). • La définition des alarmes (registres 360 à 395). La liste complète des registres se trouve au paragraphe 3.4.
-
Page 20: Transmission Sur Apparition / Disparition D'une Étiquette
Transceiver TIC - Guide utilisateur / User guide version V2.0.0 2.2.4 Transmission sur apparition / disparition d’une étiquette Le produit doit permettre la détection de l’apparition, ou de la disparition, d’une donnée selon le schéma suivant : Produit en veille Période acquisition atteinte... -
Page 21: Lecture D'une Étiquette À La Demande
Transceiver TIC - Guide utilisateur / User guide version V2.0.0 2.2.5 Lecture d’une étiquette à la demande Le produit permet de recevoir une trame de demande de lecture d’une donnée spécifique (trame descendante 0x05). Cette requête permet de configurer le produit pour qu’il recherche lors des N prochaines scrutations de carrousels une étiquette spécifique. Une fois trouvée, la valeur ASCII est retournée dans une trame dédiée (trame montante 0x4A) Si au bout de N scrutation l’étiquette n’a jamais été... -
Page 22: Conversion Des Données Numériques
Transceiver TIC - Guide utilisateur / User guide version V2.0.0 2.2.8 Conversion des données numériques Le produit peut convertir des données ASCII exprimant une valeur numérique vers une valeur entière signée sur 32 bits. Il supporte notamment la conversion de données : •... -
Page 23: Fonctionnement Des Leds
Transceiver TIC - Guide utilisateur / User guide version V2.0.0 2.3. Fonctionnement des LEDs Mode Etat Led Rouge Etat Led Verte Émission de trame (mode TEST seulement) Allumé pendant l’émission Réception de trame (mode TEST seulement) Allumé pendant la réception d’une trame descendante Produit en mode Park Éteinte... -
Page 24: Configuration Du Produit
Transceiver TIC - Guide utilisateur / User guide version V2.0.0 3. CONFIGURATION DU PRODUIT La configuration du produit au travers du port micro-USB peut désormais se faire de deux manières : via l’IoT Configurator (application à l’inter- face conviviale) soit par envoi de commandes AT. Pour ouvrir le boitier du produit se reporter au paragraphe 5.1. 3.1. -
Page 25: Mode Commande
Transceiver TIC - Guide utilisateur / User guide version V2.0.0 3.2.2 Mode commande Utiliser un terminal port COM pour communiquer avec le produit. Nous utilisons le soft terminal port COM HERCULES disponible en téléchargement gratuit à l’adresse suivante : http://www.hw-group.com/products/hercules/index_en.html •... - Page 26 Transceiver TIC - Guide utilisateur / User guide version V2.0.0 Tableau des commandes AT : Commande Description Exemple de réponse Entrée en mode commande «CM»<cr><lf> ATPIN <PIN> Donne accès aux commandes AT si le registre S304 est différent de 0 AT/V Affiche la version du firmware de l’application et la APPx_Vxx.xx.xx:RTUx_Vyy.yy.yy...
-
Page 27: Description Des Registres
Transceiver TIC - Guide utilisateur / User guide version V2.0.0 3.3. Description des registres A la mise sous tension le produit fonctionne selon la dernière configuration sauvegardée (configuration usine si c’est la première mise sous tension, ou si cette configuration n’a pas été changée). La commande de modification ATS<n>=<m>... - Page 28 Transceiver TIC - Guide utilisateur / User guide version V2.0.0 S331 Longueur / type de la donnée Décimal Défaut : 0 périodique 1 Min/max : 0 à 38 Signification de la valeur : • 0 : la donnée doit être traitée comme une valeur numérique •...
- Page 29 Transceiver TIC - Guide utilisateur / User guide version V2.0.0 S360 Étiquette de l’alarme 1 ASCII Défaut : 0 Taille : Maximum 10 caractères ASCII autorisés. S361 Type de l’alarme 1 Décimal Défaut : 0 Min/max : 0 à 3 Signification de la valeur : •...
- Page 30 Transceiver TIC - Guide utilisateur / User guide version V2.0.0 S377 Valeur de l’hystérésis seuil bas Décimal Voir registre 365 (S373=1,2 ou 3) OU Valeur du delta négatif mesuré par rapport à la scrutation précé- dente (si S373=4 ou 6) alarme 3 S378 Étiquette de l’alarme 4 ASCII...
-
Page 31: Registres Réseau
Transceiver TIC - Guide utilisateur / User guide version V2.0.0 3.3.2 Registres réseau La liste des registres ci-dessous permet de modifier les paramètres réseau du produit. Cette liste est accessible en mode PROVIDER suite à l’exé- cution de la commande ATT63 PROVIDER. Ces registres doivent être manipulés avec précaution car susceptibles d’engendrer des problèmes de communication ou de non-respect de la législation en vigueur. - Page 32 Transceiver TIC - Guide utilisateur / User guide version V2.0.0 S226 LORA APP_SKEY (première partie – MSB) Hexadécimal Défaut : 0 Paramètre codé sur 16 octets. Chacun des 4 registres S227 LORA APP_SKEY (deuxième partie - MID MSB) Hexadécimal contient 4 octets. S228 LORA APP_SKEY (troisième partie - MID LSB) Hexadécimal...
- Page 33 Transceiver TIC - Guide utilisateur / User guide version V2.0.0 NOTE 2 : Par défaut, les canaux 0 à 2 utilisent les paramètres par défaut du réseau LoRaWAN, les 4 autres canaux sont inactifs. Une valeur du registre différente de 0 ou 1 permet de configurer le canal comme suit : Description Fréquence du canal DR Max...
-
Page 34: Description Des Trames
Transceiver TIC - Guide utilisateur / User guide version V2.0.0 4. DESCRIPTION DES TRAMES 4.1. Trames montantes (uplink) 4.1.1 Octets fixes Les deux premiers octets de la trame sont systématiquement dédiés pour indiquer le code de la trame et le statut comme présenté ci-dessous : Code Statut PAYLOAD... -
Page 35: Trame D'information Sur La Configuration Du Réseau
Transceiver TIC - Guide utilisateur / User guide version V2.0.0 Description de la trame : • Octet 2 : registre 300, périodicité de la trame de vie, exprimé en dizaine de minutes • Octet 3 à 4 : registre 301, périodicité de la transmission (Mode périodique), exprimé en dizaine de minutes •... -
Page 36: Trame De Réponse Suite À Une Mise À Jour De Registre(S)
Transceiver TIC - Guide utilisateur / User guide version V2.0.0 4.1.6 Trame de réponse suite à une mise à jour de registre(s) Cette trame (0x33) est émise suite à la réception d’une trame descendante (downlink) avec le code 0x41 (voir détails paragraphe 4.2.5). Elle permet de savoir si la trame de downlink (0x41) a bien été... -
Page 37: Trame De Données Périodique
Transceiver TIC - Guide utilisateur / User guide version V2.0.0 4.1.7 Trame de données périodique Cette trame (0x49) est envoyée selon la période choisie par l’utilisateur (registre S301) et contient les données périodiques configurées. L’orga- nisation des octets dans cette trame dépend donc de la configuration de l’utilisateur en suivant l’ordonnancement des données de télé-relève définies. - Page 38 Transceiver TIC - Guide utilisateur / User guide version V2.0.0 Configuration utilisateur du produit Transceiver TIC pour récupérer les précédentes étiquettes pourrait être la suivante : Taille associée dans la trame Registre Valeur Explication (octets) S330 «ADCO» Récupération de l’étiquette nommée ADCO S331 La donnée a une longueur de 12 caractères S332...
-
Page 39: Trame D'alarme
Transceiver TIC - Guide utilisateur / User guide version V2.0.0 Entre 1 et 49 0x00000000 Le nom de l’étiquette n’est pas reconnu ou l’étiquette n’est pas présente Entre 1 et 49 Valeur ASCII quelconque L’étiquette est bien reconnue et la chaîne ASCII lue Exemple d’une trame reçue par un compteur Bleu monophasé... -
Page 40: Synthèse Des Conditions D'envoi Des Trames Montantes
Transceiver TIC - Guide utilisateur / User guide version V2.0.0 • 2 : désactivation de l’alarme correspondant à l’apparition d’une étiquette • 3 : suite à la détection d’un seuil haut • 4 : suite à la détection d’un seuil bas •... -
Page 41: Trames Descendantes (Downlink)
Transceiver TIC - Guide utilisateur / User guide version V2.0.0 4.2. Trames descendantes (downlink) La technologie LoRaWAN permet de transmettre des informations au produit depuis le réseau (downlink). La classe A de la spécification LoRaWAN permet au produit de recevoir des informations du réseau en proposant deux fenêtres d’écoute après chaque communication montante (trame d’uplink). -
Page 42: Trame De Mise À Jour De La Valeur De Registres Spécifiques
Transceiver TIC - Guide utilisateur / User guide version V2.0.0 4.2.5 Trame de mise à jour de la valeur de registres spécifiques Cette trame (0x41) permet via le réseau de modifier sur le produit les valeurs des registres demandés. Trame 0x41 : …... -
Page 43: Préparation Et Configuration
Transceiver TIC - Guide utilisateur / User guide version V2.0.0 5. PRÉPARATION ET CONFIGURATION 5.1. Démontage du boîtier Le produit est livré monté, il faut retirer la semelle pour permettre le branchement du ou des capteurs sur les borniers à vis. Une fois le montage des capteurs finalisés et la configuration effectuée, la fermeture du boîtier pourra être faite. -
Page 44: Exemples De Câblage
Transceiver TIC - Guide utilisateur / User guide version V2.0.0 N° Bornier Description Types de compteur concerné Connexion du signal de données TIC du TIC Data Tous les compteurs sauf PME-PMI compteur TIC Commun Connexion du signal GND du compteur Tous les compteurs sauf PME-PMI TIC PowerLinky Connexion du signal PWR TIC du compteur... -
Page 45: Fermeture Du Boîtier
Transceiver TIC - Guide utilisateur / User guide version V2.0.0 • Compteur LINKY Signal TIC (I2) GND (I1) PWR TIC (A) Optionnel Compteur électrique 5.5. Fermeture du boîtier Une fois les étapes précédentes effectuées, vous pouvez fermer le boiter du Transceiver TIC. Procédure : Assurez-vous que le joint d’étanchéité... -
Page 46: Démarrage Du Produit
Transceiver TIC - Guide utilisateur / User guide version V2.0.0 5.6. Démarrage du produit Une fois la configuration du produit effectuée et son montage finalisé, le produit est prêt à être démarré. Comme expliqué au paragraphe 1.4.2 (Alimentation), si le produit n’est pas alimenté en externe par les voies 6 et 7 du bornier, celui-ci ne démarrera qu’après une première phase de récupération d’énergie. -
Page 47: Installation Et Utilisation
Transceiver TIC - Guide utilisateur / User guide version V2.0.0 6. INSTALLATION ET UTILISATION 6.1. Positionnement correct des émetteurs Deux règles sont primordiales pour une optimisation des portées radio. • La première consiste à positionner votre produit le plus haut possible. •... -
Page 48: Fixation Par Vis
Transceiver TIC - Guide utilisateur / User guide version V2.0.0 Pour retirer celui-ci, tirer vers le bas sur le levier jusqu’à ce que les Ergots ergots de blocage soient face à une partie dégagée et retirer le levier Partie dégagée 6.2.2 Fixation par vis Le produit est livré... -
Page 49: Historique Du Document
Transceiver TIC - Guide utilisateur / User guide version V2.0.0 6.2.3 Fixation Rail-DIN Ce système, intégré au boîtier, permet de fixer le produit sur un rail standard de 35mm • Pour installer le boîtier, placer les inserts supérieurs sur le rail et abaisser le produit pour le clipser •... -
Page 50: English
Transceiver TIC - Guide utilisateur / User guide version V2.0.0 ENGLISH Page of 98... -
Page 51: Products And Regulatory Information
Transceiver TIC - Guide utilisateur / User guide version V2.0.0 PRODUCTS AND REGULATORY INFORMATION Document Information Title Transceiver TIC - User Guide Sub-title Document type User Guide Version 2.0.0 This document applies to the following products : Référence Version firmware Transceiver TIC 868 - Replaceable battery ARF8250AA Version RTU : V01.04.00... - Page 52 04.76.92.01.62 www.adeunis.com Declare that the DoC is issued under our sole responsibility and belongs to the following product: Apparatus model/Product: TIC LoRaWAN Type: ARF8250AA Object of the declaration: The object of the declaration described above is in conformity with the relevant Union harmonisation...
- Page 53 Transceiver TIC - Guide utilisateur / User guide version V2.0.0 INTRODUCTION All rights to this manual are the exclusive property of adeunis®. All rights reserved. Copying this manual (wit- hout written permission from the owner) via printing, copying, recording or by any other means, translating this manual (in full or partially) into any other language, including all programming languages, using any electrical, mechanical, magnetic or optical devices, manually or any by other methods, is prohibited.
- Page 54 Transceiver TIC - Guide utilisateur / User guide version V2.0.0 ENVIRONMENTAL RECOMMENDATIONS All superfl uous packaging materials have been eliminated. We have done everything possible to make it easy to separate the packaging into three types of materials: cardboard (box), expanded polystyrene (fi ller material) and polyethylene (packets, foam protective sheets).
- Page 55 Transceiver TIC - Guide utilisateur / User guide version V2.0.0 RECOMMANDATIONS REGARDING USE • Before using the system, check that the power supply voltage shown in the user manual corresponds to your supply. If it doesn’t, please consult your supplier. •...
- Page 56 Transceiver TIC - Guide utilisateur / User guide version V2.0.0 Page of 98...
-
Page 57: General Description
Transceiver TIC - Guide utilisateur / User guide version V2.0.0 1. PRODUCT PRESENTATION IMPORTANT NOTE: The Transceiver TIC can only be started with a magnet. Description: • ADEUNIS’ LoRaWAN TIC is a ready-to-use radio transmitter for transforming an electricity meter equipped with a CIS or RS232 interface into a wireless communicating counter. -
Page 58: Dimensions
Transceiver TIC - Guide utilisateur / User guide version V2.0.0 1.2. Dimensions Values in millimeters 1.3. Electronic board Internal antenna RF module LoRaWAN protocol USB port for product configuration Screw terminals for meter connection Page of 98... -
Page 59: Technical Specifications
Transceiver TIC - Guide utilisateur / User guide version V2.0.0 1.4. Technical Specifications 1.4.1 General characteristics Parameters Value Directly by the CIS or RS232 link (harvesting) or externally via: Supply • the micro-USB port (5V, 3000mA) • the terminal block (6-36V continuous, 300mA) Working temperature -20°C / +60°C Dimensions... -
Page 60: Product Operation
Transceiver TIC - Guide utilisateur / User guide version V2.0.0 1.4.3 Counter compatibility Examples of counters tested by adeunis® (non-exhaustive list): Reference Type (TIC, PME-PMI, Linky) Itron ACE6000 PME/PMI Landis+Gyr ZMD126.02 TIC BLEU Landis+Gyr ZMG 416 PME/PMI Sagemcom LNE-29079 Linky Landis+Gyr LNE-29125 Linky 2. -
Page 61: Application Operation
Transceiver TIC - Guide utilisateur / User guide version V2.0.0 2.2. Application operation 2.2.1 Label Discovery mode Once the activation and the «join» procedure is done, it can be interesting to visualize all the labels produced by the electric meter. For this, the product is equipped with a special command (DEBUG = 1) to display all labels received by it in real time on the USB virtual COM port or using the advanced mode of the IoT Configurator. -
Page 62: Periodic Transmission
Transceiver TIC - Guide utilisateur / User guide version V2.0.0 2.2.2 Periodic transmission The product allows the reading and the periodic transmission of the labels of the meter according to the following diagram: Product in standby Period reached ? Waiting for start of TIC carousel Reading labels Storing periodic data... -
Page 63: Transmission On Exceeding Of The Threshold
Transceiver TIC - Guide utilisateur / User guide version V2.0.0 2.2.3 Transmission on exceeding of the threshold or on detection of a delta read compared to the previous reading The product allows threshold detection (up and down) or delta detection for each alarm label according to the following diagram: Product in standby Acquisition period rea-... - Page 64 Transceiver TIC - Guide utilisateur / User guide version V2.0.0 Explanation of thresholds and hysteresis: high threshold High threshold - high threshold hysteresis Sensor value Low threshold + low threshold hysteresis Low threshold Low alarm enabling Low alarm disabling High alarm disabling High alarm enabling The settings associated with this mode of operation are: •...
-
Page 65: Transmission On Appearance Or Disappearance Of A Label
Transceiver TIC - Guide utilisateur / User guide version V2.0.0 2.2.4 Transmission on appearance or disappearance of a label The device allows to detect the appearance or the disappearance of a label, as described in the scheme: Standby product Reaching period rea- ched ? Label reading... -
Page 66: Reading A Label On Demand Via Downlink
Transceiver TIC - Guide utilisateur / User guide version V2.0.0 2.2.5 Reading a label on demand via downlink The product makes it possible to receive a request frame for reading a specific piece of data (downlink 0x05). This request makes it possible to configure the product to look for a specific label during the next N rounds of carousels. Once found, the ASCII value is returned in a dedicated frame (uplink 0x4A) If after N scan the label has never been detected, a status bit will be raised (bit 4 of the Status byte). -
Page 67: Converting Numeric Data
Transceiver TIC - Guide utilisateur / User guide version V2.0.0 2.2.8 Converting numeric data The product can convert ASCII data that expresses a numeric value to a 32-bit signed integer value. It supports in particular the conversion of data: • having a negative value •... -
Page 68: Operation Of The Leds
Transceiver TIC - Guide utilisateur / User guide version V2.0.0 2.3. Operation of the LEDs Mode LED red state LED green state Transmission of frame (TEST mode only) ON during the transmission cycle Reception of frame (TEST mode only) ON during the reception of a downlink frame Product in Park mode Magnet detection process (1 to 6 seconds) ON from detection of the magnet up to a... -
Page 69: Device Configuration
Transceiver TIC - Guide utilisateur / User guide version V2.0.0 3. DEVICE CONFIGURATION The product can be configured using the USB interface and in two modes: or using the IoT Configurator (a user friendly application, recommend- ed) or using the AT command. 3.1. -
Page 70: Command Mode
Transceiver TIC - Guide utilisateur / User guide version V2.0.0 3.2.2 Command mode Use a COM port terminal in order to communicate with the device. We use the HERCULES COM port soft terminal available to download for free by clicking on the following link: https://www.hw-group.com/products/hercules/index_en.html •... - Page 71 Transceiver TIC - Guide utilisateur / User guide version V2.0.0 Table of AT commands: Command Description Reply example Input request in command mode CONNECTING... <cr><lf> CM<cr><lf> ATPIN <PIN> Gives access to AT commands if register S304 is different of 0 AT/V Feeds back the version of the APPLICATIF and APP_8230EAA_PRG1706_V01.02.02:RTU_RTU_WM-...
-
Page 72: Description Of The Registers
Transceiver TIC - Guide utilisateur / User guide version V2.0.0 3.4. Description of the registers On switching on the product works according to the last saved configuration (Factory Configuration if it is the first start, or if this configuration has not been changed). Command as Modification TTY<n>=<M>... - Page 73 Transceiver TIC - Guide utilisateur / User guide version V2.0.0 S333 Length / type of the periodic data 2 Decimal See register details 331 S334 Label of the periodic data 3 ASCII See register details 330 S335 Length / type of the periodic data 3 Decimal See register details 331 S336...
- Page 74 Transceiver TIC - Guide utilisateur / User guide version V2.0.0 S369 High threshold hysteresis value Decimal See register S363 (S367=1,2 or 3) OR negative delta value between data and previous data (S367=5 or 6) on alarm 2 S370 Threshold value Low alarm 2 Decimal See register S364 S371...
-
Page 75: Network Registers
Transceiver TIC - Guide utilisateur / User guide version V2.0.0 S395 Low threshold hysteresis value Decimal See register S365 (S391=1,2 or 3) OR negative delta value between data and previous data (S391=4 or 6) on alarm 6 3.4.2 Network registers The list of registers below allows you to change the behavior of the product application. - Page 76 Transceiver TIC - Guide utilisateur / User guide version V2.0.0 S222 LORA NWK_SKEY (first part – MSB) Hexadecimal Default: 0 Parameter encoded on 16 bytes. Each of the 4 registers S223 LORA NWK_SKEY (second part - MID MSB) Hexadecimal contains 4 characters. S224 LORA NWK_SKEY (third part - MID LSB) Hexadecimal...
- Page 77 Transceiver TIC - Guide utilisateur / User guide version V2.0.0 Codes: • NWK_sKEY network session key (provided by default by adeunis®) • APP_sKEY applicative session key (provided by default by adeunis®) • DEVICE ADDRESS Address of the device in the network (provided by default by adeunis®) NOTE 2 : By default, channels 0 to 2 use the default settings of the LoRaWAN network;...
-
Page 78: Description Of The Frames
Transceiver TIC - Guide utilisateur / User guide version V2.0.0 4. DESCRIPTION OF THE FRAMES 4.1. Uplink frame The uplink frames of the product to the network have a different size depending of the transmitted data. 4.1.1 Fixed bytes The first two bytes of the frame are systematically dedicated to indicate the frame code and the status as presented below: Code Statut PAYLOAD... -
Page 79: Product Configuration Information Frames
Transceiver TIC - Guide utilisateur / User guide version V2.0.0 4.1.2 Product Configuration Information Frames When switching to operating mode (PARC mode output) or following the reception of a downlink 0x01, the following frame (0x10) representing the application configuration of the product is transmitted: 3 to 4 6 to 7 Code... -
Page 80: Response Frame To A Register Value Request
Transceiver TIC - Guide utilisateur / User guide version V2.0.0 4.1.5 Response frame to a register value request This frame (0x31) is sent following the reception of a downlink with code 0x40 (see section 4.2.4). It contains the values of the registers re- quested in the 0x40 downlink. -
Page 81: Periodic Data Frame
Transceiver TIC - Guide utilisateur / User guide version V2.0.0 Example : update registre S366 with the TGPHI_s label • Send descending frame : 0x414254475048495f73 - Frame code (hex) : 41 => Update the register - CONF ID1 (hex) : 42 => Correspond to S366 - Value CONF ID1 (hex) : 54475048495F73 =>... - Page 82 Transceiver TIC - Guide utilisateur / User guide version V2.0.0 Example with a single-phase multi-tarry electronic blue meter (CBEMM): The ERDF specification indicates the following coding of labels (partial list retrieved): Name Label Numder of characters Unit Counter address ADCO Selected tariff option OPTARIF Subscribed current...
- Page 83 Transceiver TIC - Guide utilisateur / User guide version V2.0.0 In this example, the LoRaWAN TIC product is asked to trace label values representing a total size of 52 bytes. The size limit of the data frames being 49 bytes, only those that can be fully contained in the frame are taken into account (in the order of the configuration), in this example the data of the register S350 is not included in the daily frame.
-
Page 84: Alarm Frame
Transceiver TIC - Guide utilisateur / User guide version V2.0.0 4.1.8 Alarm frame This frame (0x4A) is sent when activating or deactivating an alarm defined by the configuration of the 360 to 395 registers. This alarm can therefore correspond to an appearance of the label, to exceeding Upper or Lower thresholds or if a delta is observed between the current data and the previous data. -
Page 85: Downlinks
Transceiver TIC - Guide utilisateur / User guide version V2.0.0 4.2. Downlinks LoRaWAN technology is used to transmit information to the product from the network (downlink). Class A of the LoRaWAN specification allows the product to receive information from the network by providing two listening windows after each uplink communication. -
Page 86: Specific Register Value Request Frame
Transceiver TIC - Guide utilisateur / User guide version V2.0.0 4.2.4 Specific register value request frame This frame (0x40) makes it possible to inform the product via the network that it must transmit the values of the registers requested. Frame 0x40: …... - Page 87 Transceiver TIC - Guide utilisateur / User guide version V2.0.0 5. PREPARATION AND CONFIGURATIONS 5.1. Disassembling the casing The product is delivered disassembled so that you can access the lower part of the electronics. This part enables the sensor or sensors to be connected to the screw terminals as well as access to the configuration switches.
- Page 88 Transceiver TIC - Guide utilisateur / User guide version V2.0.0 Terminal Name Description Types of meter Block No. TIC Data Connecting the CIS counter data signal All meters except PME-PMI TIC shared Connecting the counter GND signal All meters except PME-PMI TIC PowerLinky Connecting the CIS counter PWR signal Only for Linky counters...
- Page 89 Transceiver TIC - Guide utilisateur / User guide version V2.0.0 • LINKY meter Signal TIC (I2) GND (I1) PWR TIC (A) Optional Electric meter 5.5. Closing the case For configuration purposes, you may need to open and then re-close the Transceiver TIC box. Procedure: Make sure that the seal is properly positioned on the base Clip the electronic board onto the casing’s base.
- Page 90 Transceiver TIC - Guide utilisateur / User guide version V2.0.0 5.6. Starting up the product using a magnet Once the product has been configured and its assembly has been finalized, the product is ready to be started up. The start-up is carried out using a magnet which you place on the upper part of the product (cf. the diagram below). The magnet must be held in position for at least 6 seconds so as to confirm the start-up of the product.
- Page 91 Transceiver TIC - Guide utilisateur / User guide version V2.0.0 6. INSTALLATION AND USE 6.1. Correct positioning of the product There are two key rules for optimizing radio ranges. • The first one consists of positioning your product as high as possible. •...
- Page 92 Transceiver TIC - Guide utilisateur / User guide version V2.0.0 To optimize fastening onto a tube or mast, we recommend you Pins remove the Rail-DIN locking/unlocking lever. To remove it, pull the lever down until the locking pins are opposite Freed up part a freed-up part and then remove the lever 6.2.2 Fixing with screws...
- Page 93 Transceiver TIC - Guide utilisateur / User guide version V2.0.0 6.2.3 DIN-Rail fixing This system, integrated into the casing, enables the product to be fastened onto a standard 35 mm rail. • To fit the casing, place the upper inserts on the rail and lower the product to clip it into position. •...
- Page 94 Transceiver TIC - Guide utilisateur / User guide version V2.0.0 DEUTSCH Vorschriften Page of 98...
- Page 95 Transceiver TIC - Guide utilisateur / User guide version V2.0.0 HAFTUNGSAUSSCHLUSS Dieses Dokument und die Nutzung aller darin enthaltenen Informationen setzt das Einverständnis mit den Bestim- mungen und Bedingungen von adeunis® voraus. adeunis® übernimmt keine Garantie für die Richtigkeit oder Vollständigkeit des Inhalts dieses Dokuments und behält sich das Recht vor, jederzeit und ohne Vorankündigung Änderungen an den Produktspezifi...
- Page 96 Transceiver TIC - Guide utilisateur / User guide version V2.0.0 VORBEMERKUNG Alle Rechte an dieser Anleitung liegen ausschließlich bei . Alle Rechte vorbehalten. Die Vervielfältigung dieser Anleitung (ohne schriftliches Einverständnis des Eigentümers) mittels Drucken, Kopieren, Speichern oder in ande- rer Weise, die Übersetzung dieser Anleitung (vollständig oder teilweise) in jedwede Sprache, einschließlich aller Programmiersprachen, unter Verwendung jeglicher elektrischer, mechanischer, magnetischer, optischer, manueller Geräte oder anderer Methoden, ist untersagt.
- Page 97 Transceiver TIC - Guide utilisateur / User guide version V2.0.0 UMWELTSCHUTZHINWEISE Es wurden alle überfl üssigen Verpackungsmaterialien vermieden. Wir haben uns bemüht, dass die Verpackung leicht in drei Materialarten getrennt werden kann: Pappe (Schachtel), expandiertes Polystyrol (Puff ermaterial) und Polyethylen (Tüten, Schaumstoff -Schutzlage). Ihr Gerät besteht aus recycelbaren Materialien, die im Falle einer Demontage durch ein Fachunternehmen wiederverwendet werden können.
- Page 98 Transceiver TIC - Guide utilisateur / User guide version V2.0.0 GEBRAUCHSHINWEISE • Überprüfen Sie vor Benutzung des Systems, ob die in dessen Betriebsanleitung angegebene Versorgungsspan- nung mit Ihrer Stromquelle übereinstimmt. Falls nicht, wenden Sie sich an Ihren Lieferanten. • Stellen Sie das Gerät auf eine ebene, feste und stabile Oberfl äche. •...
