0GU3034

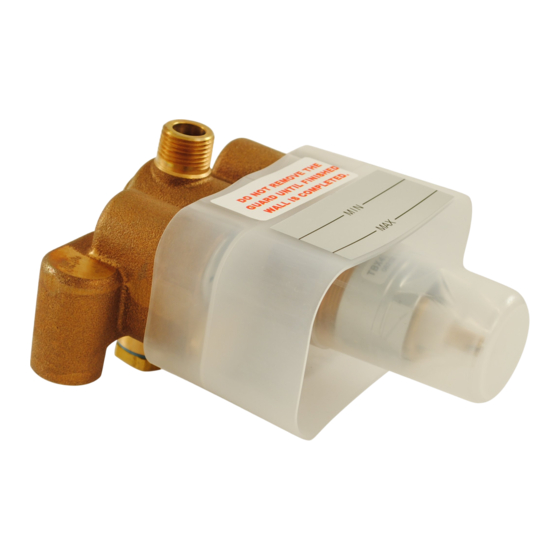

SMA Thermostatic Mixing Valve
TSKT
•
Thank you for your recent purchase
of the TOTO product . Please read
the enclosed information to ensure
the safe use of your product
.
Installation and Owner's Manual
RENESSE
English
Contents
Important Safeguards----------------1
Specifications --------------------------2
Before Installation --------------------2
Set-up Drawing-------------------------3
Components ----------------------------3
Installation Procedure------------4~8
Before use ---------------------------8~9
Set-up Options -----------------------10
Replacement Parts ------------------10
Warranty---------------------------------11
™
Español
Français
20.
Advertisement
Chapters
Table of Contents
Related Manuals for Toto RENESSE TSKT
Summary of Contents for Toto RENESSE TSKT
- Page 1 Set-up Drawing-------------------------3 Components ----------------------------3 Installation Procedure------------4~8 Before use ---------------------------8~9 Set-up Options -----------------------10 Replacement Parts ------------------10 Warranty---------------------------------11 • Thank you for your recent purchase of the TOTO product . Please read the enclosed information to ensure the safe use of your product...
- Page 2 Important Safeguards (For your safety please follow the instructions below) Read the “Important Safeguards” section thoroughly before installing the product. ●The following table demonstrates the use ●The following symbols indicate safe and proper use of the of safety symbols in this manual. product.
- Page 3 Specification Minimum pressure 20 psi (0.15MPa)(flowing pressure) Water Supply Pressure Check local building Maximum pressure 125 psi (0.75MPa)(static) code Less than 185˚F (85˚C) Supplied Water Temperature Water that meet National/Primary drinking water Water Quality regulation Ambient Temperature 34 - 104˚F (2〜40˚C) 1/2”...
- Page 4 Set-Up Drawing *Some parts may differ from the illustration depending on the model. 4-15/16” (125 mm) HOT to COLD supply FINISHED WALL Lower limit Upper limit Thermostatic Guard Cover Mixing Valve Trim (Sold Separately) 1/2” NPT COLD Thermostatic Mixing Valve Complete Shower Set 6-5/16”...
- Page 5 Installation Procedure Information below should be observed in order to properly install the shower. Plumbing Setup Preparation Location of Showerhead Showerhead Location of 1/2” pipe HandShower Adapter Single Vol Control Location of Dual Vol Valve Dual Volume Control Control Valve Valve Location of 7-7/8”...
- Page 6 1) Installation of the valve (Rough-in and Connections) 1) Confirm the rough-in provided and install the valve. 2) Depending on the Shower Setup Options (Refer to the Setup Options page), connect all the valves (Thermostatic Mixing Valve, Volume Control Valve(s) and Handshower Adapter (They all are sold Thermostatic separately)).
- Page 7 2) Installation of the Valve (Water Supply Lines) dirt and debris in the Hot and Cold water supply lines 3) Before installation, must be washed out entirely. 4) Connect the Hot and Cold Water Supply Lines. Install cold/hot water supply lines. Connect the union (provided in the package) to Hot and Cold Water Supply Lines.
- Page 8 3) Installation of the Valve (Stem Adapter, Limiter Collar and Temperature Limiter) Caution Trim installation should not be begun until the followings are confirmed: 1) Checking the water flow Thermostatic 2) Checking the filters Mixing valve Stem Adjuster Install the stem adapter into the valve as shown. Limiter Collar Confirm that distance between Finished Wall and top of Limiter Collar is between...
- Page 9 4) Installation of the Valve (the Finished Wall) 1) Fill the installation valve opening with plumber’s putty or alike. 2) Again, make sure with the guard cover provided that distance between Finished Finished Lower LImit Wall surface and valve falls between MIN Wall and MAX.
- Page 10 Please see following instruction on how to adjust the output temperature if it is shown incorrectly in the previous step. 1) Keep turning the temperature control handle to the Mark Hot side while reading a temperature indicator. Stop turning it when the indicator reads 104°F. "104"...
- Page 11 Set-Up Options 2) w/o 1) Complete Set 3) w/o wall spout 4) Showerhead Handshower only Showerhead Showerhead Showerhead Showerhead Handshower Single Vol Control Trim Single Dual Vol & valve Control Vol Control Dual Vol Dual Vol Trim & Control Trim Control valve Trim &...
- Page 12 5. If the Product is used commercially or is installed outside of North, Central or South America, TOTO warrants the Product to be free from defects in materials and workmanship during normal use for one (1) year from the date of installation of the Product, and all other terms of this warranty shall be applicable except the duration of the warranty.
-
Page 13: Table Of Contents
Componentes -------------------------15 Procedimiento de instalación----------------16-20 Antes de usar --------------------20~21 Opciones de instalación ----------22 Piezas de repuesto -----------------22 Garantía ---------------------------------23 • Gracias por su compra reciente del producto TOTO. Lea la información adjunta para asegurarse de usar el producto de modo seguro. -
Page 14: Preventivas
Importantes medidas preventivas (Para su seguridad, siga las instrucciones que aparecen a continuación) Lea detenidamente la sección “Importantes medidas preventivas” antes de instalar el producto. ● La siguiente tabla muestra el uso de los ● Los siguientes símbolos indican el uso seguro y adecuado del símbolos de seguridad en este manual. -
Page 15: Especificaciones
Especificaciones Presión del Presión mínima 20 psi (0,14 MPa) (presión de flujo) suministro Verifique los Presión máxima 125 psi (0,86 MPa) (estática) de agua códigos edilicios Menos de 185ºF (85ºC) Temperatura del suministro de agua Agua que cumpla con las regulaciones Calidad del agua nacionales/principales de agua potable Temperatura ambiente... -
Page 16: Planos De Instalación
Planos de instalación *Algunas piezas pueden ser diferentes de las que se muestran dependiendo del modelo. 4-15/16 pulg. (125 mm) Suministro de CALIENTE a FRÍA PARED CON TERMINACIÓN Límite inferior Límite superior Grifería de la válvula de Cubierta de mezcla protección termostática (Se vende por... -
Page 17: Instalación
Procedimiento de instalación Se debe seguir la información que aparece a continuación para instalar adecuadamente la ducha. Instalación de la plomería Preparación Ubicación de la roseta Roseta Ubicación del Tubería de 1/2 pulg. adaptador de la ducha de mano Válvula de control de volumen único... - Page 18 1) Instalación de la válvula (bosquejo y conexiones) 1) Confirme el bosquejo que se proporciona e instale la válvula. 2) Dependiendo de las opciones de instalación de la ducha (consulte la página Opciones de instalación), conecte todas las válvulas (válvula de mezcla termostática, válvula(s) de control de volumen y adaptador de la ducha de mano (todos se venden por separado)).
- Page 19 2) Instalación de la válvula (Tuberías de suministro de agua) se debe enjuagar por completo la suciedad y los 3) Antes de la instalación, residuos de las tuberías de suministro de agua caliente y fría. 4) Conecte las tuberías de suministro de agua caliente y fría. Instale las tuberías de suministro de agua fría y caliente.
- Page 20 3) Instalación de la válvula (Adaptador del vástago, Manguito limitante y Limitador de temperatura) Precaución La instalación de la grifería no se debería comenzar hasta que se confirme lo siguiente: 1) Verificación del flujo de agua Válvula de 2) Verificación de los filtros mezcla Graduador termostática...
-
Page 21: Antes De Usar
4) Instalación de la válvula (Pared con terminación) 1) Rellene la abertura de la válvula de instalación con masilla o similar. 2) Una vez más, usando la cubierta de protección que se proporciona asegúrese de que la distancia entre la superficie de la pared Pared con Límite inferior con terminación y la válvula se encuentra entre... - Page 22 Sírvase seguir las siguientes instrucciones sobre cómo ajustar la temperatura de salida si la que se muestra en el paso anterior no es la correcta. 1) Continúe girando la manija de control de temperatura hacia el Marca lado caliente mientras lee el indicador de temperatura. Deje de girarla cuando el indicador muestre 104°F.
-
Page 23: Opciones De Instalación
Opciones de instalación 1) Juego completo 2) sin ducha de mano 3) sin surtidor de pared 4) sólo roseta Roseta Roseta Roseta Roseta Ducha de mano Válvula y grifería de control de Válvula y grifería Válvula y grifería de vol. único de control de control de vol. -
Page 24: Garantía
Producto. Esta garantía aplica solamente al Producto TOTO comprado e instalado en América del Norte, Central, y del Sur. 2. Las obligaciones de TOTO bajo esta garantía se limitan a la reparación, cambio o cualquier otro ajuste, a petición de TOTO, del Producto o partes que resulten defectuosas en su uso normal, siempre que dicho Producto haya sido instalado, utilizado y mantenido de acuerdo con las instrucciones. - Page 25 Avant l’installation-----------------26 Schéma d’installation-------------27 Composants -------------------------27 Procédure d’installation-----28~31 Avant l’utilisation--------------32~33 Options d’installation ------------34 Pièces de rechange ---------------34 Garantie -------------------------------35 • Merci de votre récent achat du produit TOTO®. Veuillez lire les renseignements inclus pour assurer la sécurité d`utilisation du produit.
-
Page 26: Mises En Garde Importantes
Mises en garde importantes (Pour votre sécurité, veuillez suivre les instructions ci-dessous Avant l’installation du produit, lisez attentivement la section « Mises en garde importantes ». ● Le tableau suivant indique l’utilisation des ● Les symboles suivants indiquent l’utilisation sécuritaire et approprié... -
Page 27: Spécifications
Spécification Pression minimum 20 psi (0,15MPa) (pression d’écoulement) Pression d’alimentation de l’eau Vérifiez le code en Pression maximum 125 psi (0,75MPa)(statique) bâtiment local Inférieur à 185˚F (85˚C) Température de l’eau fournie Eau qui répond au règlement de l’eau potable Qualité de l’eau principal/national Température ambiante 34 - 104˚F (2〜40˚C) -
Page 28: Schéma D'installation
Schéma d’installation *Selon le modèle, certaines pièces peuvent varier des schémas. 4-15/16” (125 mm) Alimentation CHAUD à FROID Plaque de FINI recouvrement Limite inférieure Limite supérieure du robinet mélangeur Couvercle de thermostatique protection (Vendu séparément) CHAUD FROID 1/2” NPT Robinet mélangeur thermostatique Ensemble de douche... -
Page 29: Procédure D'installation
Procédure d’installation L’information ci-dessous doit être observée afin d’installer adéquatement la douche. Préparation Installation de la robinetterie Emplacement de la pomme de` Pomme de Emplacement de douche Tuyau 1/2” l’adapteur de la douche douche à main Soupape de contrôle du débit Soupape de simple Emplacement de... - Page 30 1) Installation de la soupape (Robinetterie brute et raccordements) 1) Confirmez la robinetterie brute fournie et installez la soupape. 2) Selon les options d’installation de la douche (Consultez la page des options d’installation), branchez toutes les soupapes (Robinet mélangeur thermostatique, la(les) soupape(s) du contrôle du débit et l’adapteur de la douche à...
- Page 31 2) Installation de la soupape (Lignes d’alimentation en eau) la saleté et les débris dans les lignes d’alimentation en 3) Avant l’installation, eau froide et chaude doivent être complètement vidangées. 4) Branchez les lignes d’alimentation d’eau chaude et froide. Installez les lignes d’alimentation d’eau chaude et froide.
- Page 32 3) Installation de la soupape (Régleur de tige, collier limiteur et limiteur de température) Prudence L’installation des plaques de recouvrement ne devrait pas commencée jusqu’à ce que vous vérifiez : Robinet 1) le débit d’eau mélangeur 2) les filtres Régleur de tige thermostatique Installez le régleur de tige dans la soupape Collier limiteur...
-
Page 33: Avant L'utilisation
4) Installation de la soupape (le mur fini) 1) Remplissez l’ouverture de la soupape d'installation avec du mastic de plombier ou quelque chose semblable. 2) Assurez-vous encore une fois, avec le couvercle de protection fourni, que la Mur fini Limite inférieure distance entre la surface du mur fini et la soupape tombe entre le MIN et le MAX. - Page 34 Veuillez consulter les instructions suivantes sur la façon d’ajuster la sortie de température dans le cas d’indication erronée à l’étape précédente. 1) Continuez à tourner la poignée de contrôle de la température du côté chaud tout en lisant Marque l’ceindicateur de la température. Cessez la rotation lorsque l'indicateur indique 104°F.
-
Page 35: Options D'installation
Options d’installation 2) Sans douche à main 3) Sans bec verseur mural 1) Ensemble complet 4) Pomme de douche seulement Pomme de douche Pomme de douche Pomme de douche Pomme de douche Douche à main Plaque de recouvrement pour mitigeur Plaque de Plaque de Plaque de... -
Page 36: Garantie
® la taille du produit ou de la nature du défaut, il n’est pas possible de renvoyer le produit à TOTO, la réception par TOTO d’un avis écrit du défaut avec preuve d’achat (reçu de caisse original) constitue livraison. Dans un tel cas, TOTO peut choisir de réparer le produit chez l’acheteur ou de payer le transport du produit à...
