Montage- und Betriebsanleitung
Mounting and operating instructions
POG 10 + FSL
Kombination
Inkrementaler Drehgeber mit integriertem
Fliehkraftschalter - EURO-Flansch B10 / Flansch B5n
Combination
Incremental encoder with integrated
centrifugal switch - EURO flange B10 / flange B5n
Option Heizung
Option heating
Option M: redundant +
Option EMS: LED
Advertisement
Table of Contents
Related Manuals for Baumer Hubner POG 10 + FSL
Summary of Contents for Baumer Hubner POG 10 + FSL

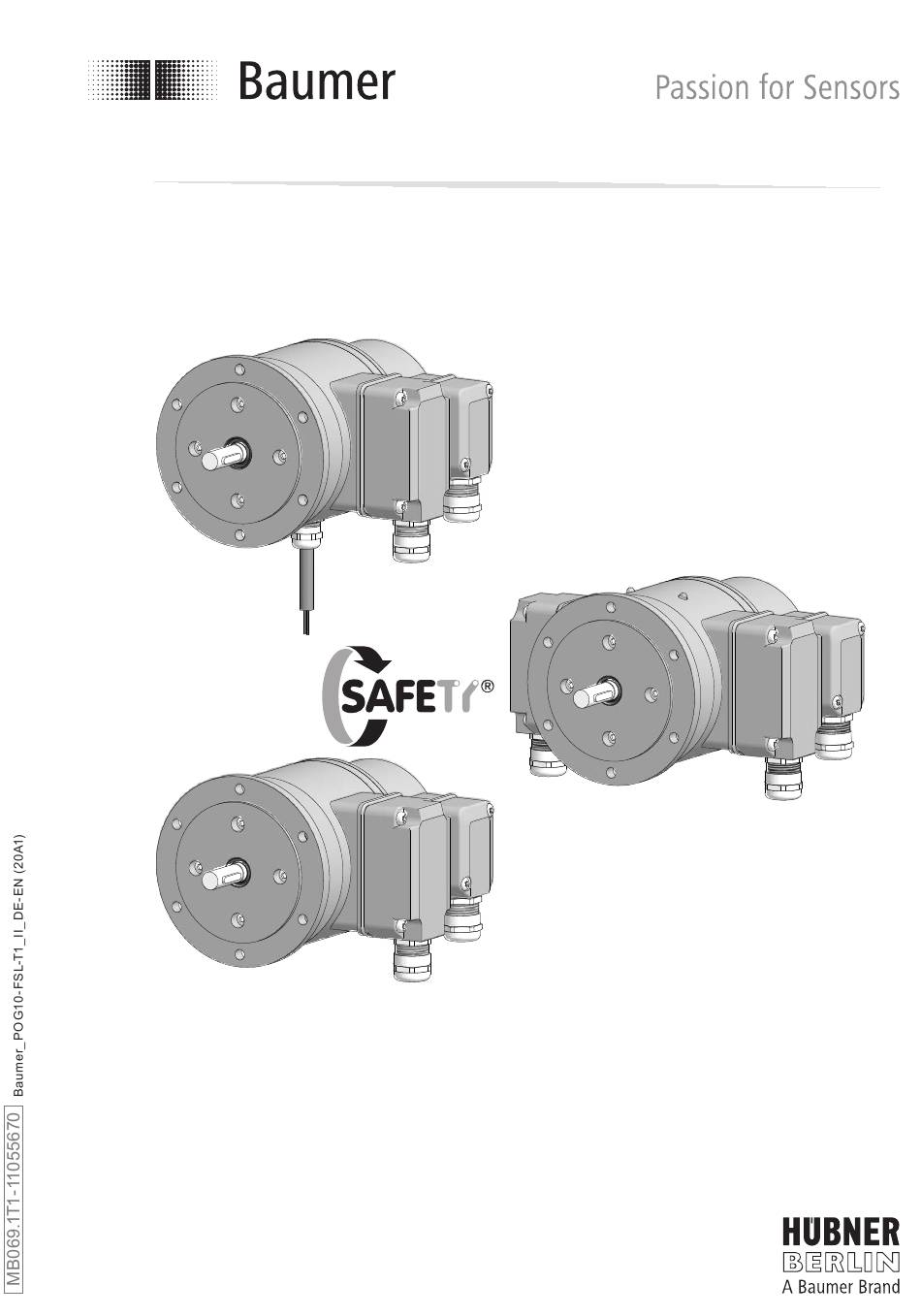

- Page 1 Montage- und Betriebsanleitung Mounting and operating instructions Option Heizung Option heating Option M: redundant + Option EMS: LED POG 10 + FSL Kombination Inkrementaler Drehgeber mit integriertem Fliehkraftschalter - EURO-Flansch B10 / Flansch B5n Combination Incremental encoder with integrated centrifugal switch - EURO flange B10 / flange B5n...
-
Page 2: Table Of Contents
Schritt 1 ..................................Schritt 2 ..................................Schritt 3 ..................................Schritt 4 ..................................Maximal zulässige Montagefehler unter Verwendung der Baumer Hübner Federscheibenkupplung K 35 ..................Hinweis bei Verwendung einer Klauenkupplung (zum Beispiel „ROTEX®“) ......Montagehinweis ..............................Abmessungen ..................................EURO-Flansch B10 ............................... - Page 3 Step 2 ..................................... Step 3 ..................................... Step 4 ..................................... Maximum permissible mounting tolerance when the Baumer Hübner K 35 spring disk coupling is used ................. Note when using a jaw-type coupling (for example “ROTEX®”) ........... Mounting instruction ............................. Dimensions .....................................
-
Page 4: Allgemeine Hinweise
Gebrauchte Elektro- und Elektronikgeräte dürfen nicht im Hausmüll entsorgt werden. Das Produkt enthält wertvolle Rohstoffe, die recycelt werden können. Wenn immer möglich sollen Altgeräte lokal am entsprechenden Sammeldepot entsorgt werden. Im Bedarfsfall gibt Baumer den Kunden die Möglichkeit, Baumer-Produkte fachgerecht zu entsor- gen. Weitere Informationen siehe www.baumer.com. Achtung! Beschädigung des auf dem Gerät befindlichen Siegels... -
Page 5: General Notes
Whenever possible, waste electrical and electronic equipment should be disposed locally at the authorized collection point. If necessary, Baumer gives customers the opportunity to dispose of Baumer products profession- ally. For further information see www.baumer.com. -
Page 6: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Verletzungsgefahr durch rotierende Wellen Haare und Kleidungsstücke können von rotierenden Wellen erfasst werden. • Vor allen Arbeiten alle Betriebsspannungen ausschalten und Maschinen stillsetzen. Zerstörungsgefahr durch elektrostatische Aufladung Die elektronischen Bauteile im Gerät sind empfindlich gegen hohe Spannungen. • Steckkontakte und elektronische Komponenten nicht berühren. •... -
Page 7: Security Indications
Security indications Security indications Risk of injury due to rotating shafts Hair and clothes may become tangled in rotating shafts. • Before all work switch off all voltage supplies and ensure machinery is stationary. Risk of destruction due to electrostatic charge Electronic parts contained in the device are sensitive to high voltages. -
Page 8: Vorbereitung
Vorbereitung / Preparation Vorbereitung Preparation Lieferumfang Scope of delivery 11 12 Gehäuse POG 10 Housing POG 10 Gehäuse FSL Housing FSL EURO-Flansch B10 oder Flansch B5n EURO flange B10 or flange B5n Vollwelle mit Passfeder Solid shaft with key Klemmenkastendeckel POG 10 Terminal box cover POG 10 Torx-/Schlitzschraube M4x32 mm Torx/slotted screw M4x32 mm Kabelverschraubung M20x1,5 mm... -
Page 9: Zur Montage Erforderlich (Nicht Im Lieferumfang Enthalten)
Vorbereitung / Preparation Zur Montage erforderlich Required for mounting (nicht im Lieferumfang enthalten) (not included in scope of delivery) Anbauvorrichtung, kundenspezifisch Installation fitting, customized Befestigungsschrauben M6x16 mm für An- Fixing screws M6x16 mm for installation fit- bauvorrichtung, ISO 4017 ting, ISO 4017 Federscheibenkupplung K 35, Spring disk coupling K 35, als Zubehör erhältlich, siehe Abschnitt 4.5. -
Page 10: Montage
Montage / Mounting Montage Mounting In den Bildern am Beispiel des POG 10 + Pictures showing type standard FSL Standard. Gleiche Montageschritte POG 10 + FSL as example. Same mount- bei allen anderen Versionen. ing steps for all versions. Schritt 1 Step 1 Anzugsmoment: Tightening torque:... -
Page 11: Schritt 3
Montage / Mounting Schritt 3 Step 3 10 mm Schritt 4 Step 4 2.5 mm Anzugsmoment: Tightening torque: = 1.3 ±10 % Nm * Siehe Seite 6 See page 6 MB069.1T1 - 11055670 Baumer_POG10-FSL-T1_II_DE-EN (20A1) -
Page 12: Maximal Zulässige Montagefehler Unter Verwendung Der Baumer Hübner Federscheibenkupplung K 35
Montage / Mounting Maximal zulässige Montagefehler Maximum permissible mounting toler- unter Verwendung der Baumer Hübner ance when the Baumer Hübner K 35 Federscheibenkupplung K 35 spring disk coupling is used Geräte mit Vollwelle sollten unter Verwen- Devices with a solid shaft should be dung der Baumer Hübner Federschei-... -
Page 13: Hinweis Bei Verwendung Einer Klauenkupplung (Zum Beispiel „Rotex®")
Montage / Mounting Hinweis bei Verwendung einer Klauen- Note when using a jaw-type coupling kupplung (zum Beispiel „ROTEX®“) (for example “ROTEX®”) Eine falsche Montage der Klauenkupplung Incorrect mounting of the jaw-type cou- führt zur Beschädigung des Gerätes. pling can damage the device. Mit einem Tiefenmessschieber die Use a depth gauge to find and observe korrekten Abstände (L, L1), siehe unten,... -
Page 14: Montagehinweis
Montage - Abmessungen / Mounting - Dimensions Montagehinweis Mounting instruction Wir empfehlen, das Gerät so zu It is recommended to mount the device montieren, dass der Kabelanschluss with cable connection facing down- keinem direkten Wassereintritt ward and being not exposed to water. ausgesetzt ist. -
Page 15: Euro-Flansch B10 Und Option Heizung
Abmessungen / Dimensions EURO-Flansch B10 und Option Hei- EURO flange B10 and option heating zung (73940) (73940) Drehrichtung positiv Positive rotating direction Stromanschluss für Heizung, siehe Abschnitt 6.3. Power supply for heating, see section 6.3. Flansch B5n Flange B5n (73978) (73978) 105.5 Option M:... -
Page 16: Elektrischer Anschluss
Elektrischer Anschluss / Electrical connection Elektrischer Anschluss Electrical connection POG 10 POG 10 6.1.1 Beschreibung der Anschlüsse 6.1.1 Terminal significance Betriebsspannung Voltage supply Masseanschluss 0V ( ) Ground Erdungsanschluss (Gehäuse) Earth ground (housing) Ausgangssignal Kanal 1 Output signal channel 1 Ausgangssignal Kanal 1 invertiert Output signal channel 1 inverted Ausgangssignal Kanal 2 (90°... -
Page 17: Kabelanschluss
Elektrischer Anschluss / Electrical connection 6.1.3 Kabelanschluss 6.1.3 Cable connection 6.1.3.1 Schritt 1 6.1.3.1 Step 1 TX 20 22 mm 6.1.3.2 Schritt 2 6.1.3.2 Step 2 TX 10 * Siehe Seite 5 See page 5 MB069.1T1 - 11055670 Baumer_POG10-FSL-T1_II_DE-EN (20A1) -
Page 18: Schritt 3 Und 4
Elektrischer Anschluss / Electrical connection POG 10 POG 10 6.1.3 Kabelanschluss 6.1.3 Cable connection 6.1.3.3 Schritt 3 und 4 6.1.3.3 Step 3 and 4 ø5...13 mm Ansicht X siehe Abschnitt 6.1.4. Kabelschirm View X Cable shield see section 6.1.4. * Siehe Seite 6 See page 6 Zur Gewährleistung der angegebenen To ensure the specified protection of... -
Page 19: Schritt 5
Elektrischer Anschluss / Electrical connection 6.1.3.4 Schritt 5 6.1.3.4 Step 5 D-SUB Buchse zum Anschluss an das Gerätegehäuse TX 10 siehe Abschnitt 6.1.3.5. D-SUB connector (female) for connecting to the device housing see section 6.1.3.5. 22 mm 6.1.3.5 Schritt 6 6.1.3.5 Step 6 Um 180°... -
Page 20: Klemmenbelegung
Elektrischer Anschluss / Electrical connection POG 10 POG 10 6.1.4 Klemmenbelegung 6.1.4 Terminal assignment 6.1.4.1 Standard 6.1.4.1 Standard Ansicht X Max. 1,5 mm Max. AWG 16 Anschlussklemmen, siehe Abschnitt 6.1.3.3. View X Connecting terminal, see section 6.1.3.3. 0V ( ) Zwischen besteht keine Verbindung. -
Page 21: Option Ems (Enhanced Monitoring System): Status Led / Fehlerausgang
Elektrischer Anschluss / Electrical connection 6.1.6 Option EMS (Enhanced Monitoring 6.1.6 Option EMS (Enhanced Monitoring System): Status LED / Fehlerausgang System): Status LED / Error output Rotblinkend Flash light red Signalfolge-, Nullimpuls- oder Impulszahl- Error of signal sequence, zero pulse or fehler pulses (Fehlerausgang = HIGH-LOW-Wechsel) -
Page 22: Sensorkabel Hek 8 (Zubehör)
Sensorkabel HEK 8 (Zubehör) 6.1.7 Sensor cable HEK 8 (accessory) Es wird empfohlen, das Baumer Hübner Baumer Hübner sensor cable HEK 8 is Sensorkabel HEK 8 zu verwenden oder recommended. As a substitute a shielded ersatzweise ein geschirmtes, paarig ver- twisted pair cable should be used. -
Page 23: Schritt 2
Elektrischer Anschluss / Electrical connection 6.2.1.2 Schritt 2 6.2.1.2 Step 2 14 * Um 180° wendbarer Klemmenkasten. Terminal box, turn by 180°. TX 20 Ansicht Y siehe Abschnitt 6.2.2. Anzugsmoment: View Y Tightening torque: see section 6.2.2. = 2...3 Nm 22 mm ø5...13 mm * Siehe Seite 5 oder 6... -
Page 24: Demontage
Demontage / Dismounting Demontage Dismounting In den Bildern am Beispiel des POG 10 Pictures showing type standard + FSL Standard. Gleiche Demontage- POG 10 + FSL as example. Same dis- schritte bei allen anderen Versionen. mounting steps for all versions. Schritt 1 Step 1 Elektrische Verbindung trennen. - Page 25 Demontage / Dismounting Schritt 2 Step 2 Elektrische Verbindung trennen. Disconnect electrical connection. TX 20 22 mm * Siehe Seite 5 oder 6 See page 5 or 6 MB069.1T1 - 11055670 Baumer_POG10-FSL-T1_II_DE-EN (20A1)
- Page 26 Demontage / Dismounting Schritt 3 Step 3 10 mm 2.5 mm Schritt 4 Step 4 Schritt 5 Step 5 * Siehe Seite 6 2.5 mm See page 6 MB069.1T1 - 11055670 Baumer_POG10-FSL-T1_II_DE-EN (20A1)
-
Page 27: Zubehör
Zubehör / Accessories Zubehör Accessories • Federscheibenkupplung • Spring disk coupling K 35 K 35 • Sensorkabel für Drehgeber • Sensor cable for encoders HEK 8 HEK 8 • Werkzeugset: • Tool kit: Bestellnummer 11068265 Order number 11068265 • Digital-Konverter •... -
Page 28: Technische Daten
Montage / Mounting Technische Daten Technische Daten Technische Daten - elektrisch • Störfestigkeit: EN 61000-6-2 • Störaussendung: EN 61000-6-3 • Zulassung: Technische Daten - elektrisch (Drehgeber) • Betriebsspannung: 9...30 VDC (HTL-P, TTL - Version R) 5 VDC ±5 % (TTL) •... -
Page 29: Technische Daten - Mechanisch
Technische Daten - mechanisch • Baugröße (Flansch): ø115 mm • Wellenart: ø11 mm Vollwelle • Zulässige Wellenbelastung: ≤300 N axial ≤450 N radial • Flansch: EURO-Flansch B10 • Schutzart DIN EN 60529: IP66 • Drehzahl (n): ≤1,25 · ns • Schaltdrehzahlbereich (ns): 850...4500 U/min (Δn = 2 [U/min]/s) (je nach Bestellung) •... -
Page 30: Technical Data
Technical data Technical data Technical data - electrical ratings • Interference immunity: EN 61000-6-2 • Emitted interference: EN 61000-6-3 • Approval: Technical data - electrical ratings (encoder) • Voltage supply: 9...30 VDC (HTL-P, TTL - version R) 5 VDC ±5 % (TTL) •... -
Page 31: Technical Data - Mechanical Design
Technical data - mechanical design • Size (flange): ø115 mm • Shaft type: ø11 mm solid shaft • Admitted shaft load: ≤300 N axial ≤450 N radial • Flange: EURO flange B10 • Protection DIN EN 60529: IP66 • Speed (n): ≤1.25 · ns • Range of switching speed (ns): 850...4500 rpm (Δn = 2 rpm/s) (as ordered) • Operating torque: 3 Ncm •... - Page 32 Baumer Hübner GmbH P.O. Box 12 69 43 · 10609 Berlin, Germany Phone: +49 (0)30/69003-0 · Fax: +49 (0)30/69003-104 info@baumerhuebner.com · www.baumer.com/motion Version: 73925, 73940, 73978 MB069.1T1 - 11055670 Baumer_POG10-FSL-T1_II_DE-EN (20A1-17.02.2020)
