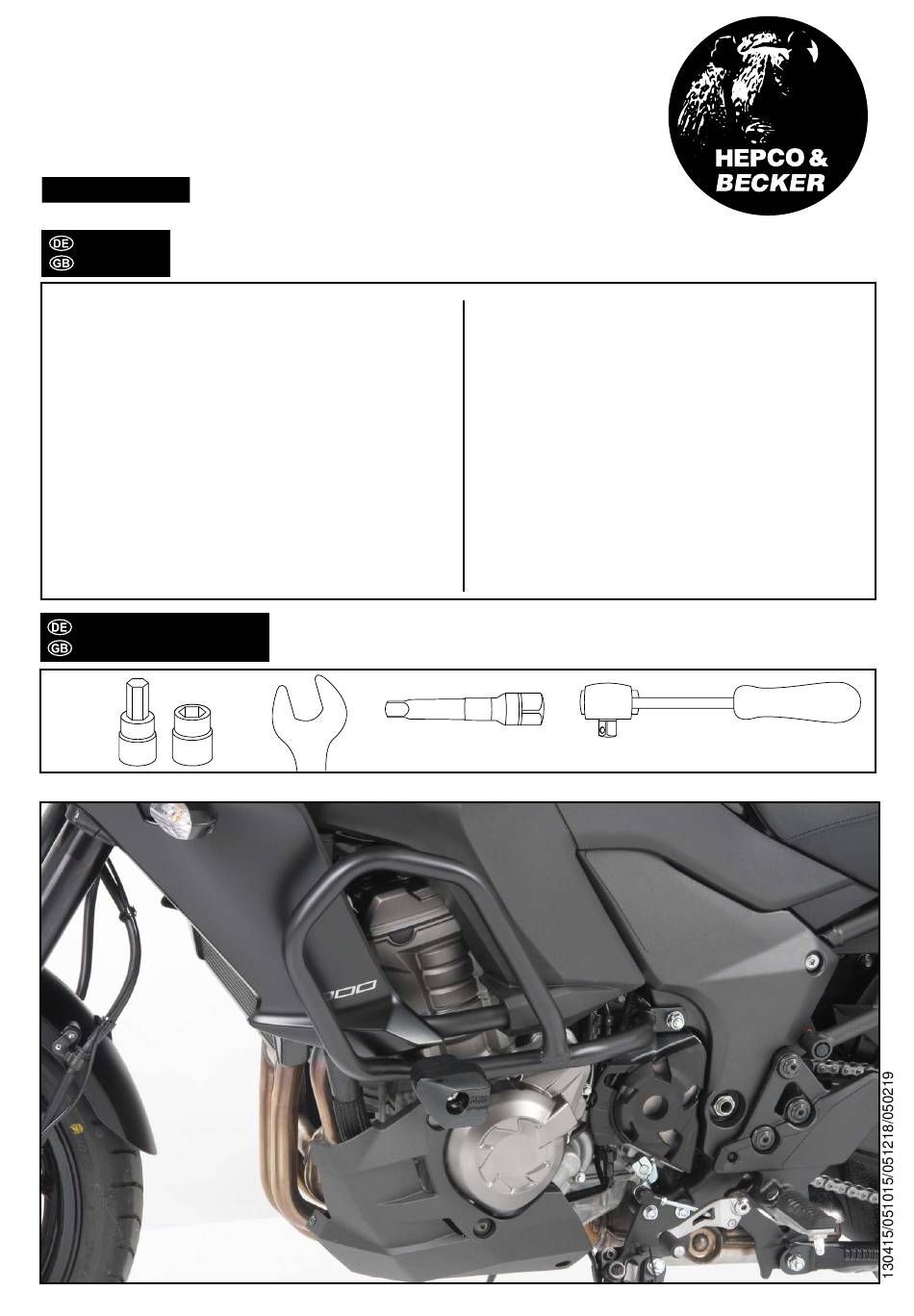

Motorschutzbügel/ Engine guard
inkl./incl. ProtectionPad
KAWASAKI Versys 1000
Baujahr 2015-2018 / date of manufacture 2015-2018
Artikel Nr.: / Item-no.:
2523
501
00 01
schwarz/black
INHALT
CONTENTS
1
700008908 Motorschutzbügel links schwarz
1
700008909 Motorschutzbügel rechts schwarz
1
700008910 Schraubensatz:
1x Zylinderschraube M10x285
2x Zylinderschraube M10x1,25x170
4x U-Scheiben Ø10,5
1x selbstsichernde Mutter M10
1x Abdeckkappe M10
2x Aludistanz Ø25xØ11x5
1
507.0001
ProtectionPad Set li/re, schwarz:
bestehend aus:
1
Padkopf links
1
Polymerelement links
1
Logo-Blende links
2
Hülse ø11 mm
BENÖTIGTE WERKZEUGE
TOOLS REQUIRED
1 Padkopf rechts
1 Polymerelement rechts
1 Logo-Blende rechts
Set
Verlängerung/extension
1
700008908 Engine guard left black
1
700008909 Engine guard right black
1
700008910 Srew kit:
1x allen screw M10x285
2x allen screw M10x1,25x170
4x washer Ø10,5
1x selflock nut M10
1x plastic cap M10
2x alu spacer Ø25xØ11x5
1
507.0001
ProtectionPad Set black
included:
1
Pad left
1
Polymer element left
1
cover left
2
spacer ø11 mm
1 Pad right
1 Polymer element right
1 cover right
Ratsche/Ratchet
1
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for hepco & becker Engine guard
Summary of Contents for hepco & becker Engine guard
- Page 1 Artikel Nr.: / Item-no.: 2523 00 01 schwarz/black INHALT CONTENTS 700008908 Motorschutzbügel links schwarz 700008908 Engine guard left black 700008909 Motorschutzbügel rechts schwarz 700008909 Engine guard right black 700008910 Schraubensatz: 700008910 Srew kit: 1x Zylinderschraube M10x285 1x allen screw M10x285...
- Page 2 Motorschutzbügel/ Engine guard inkl./incl. ProtectionPad KAWASAKI Versys 1000 Baujahr 2015-2018 / date of manufacture 2015-2018 Artikel Nr.: / Item-no.: 2523 00 01 schwarz/black WICHTIG IMPORTANT Beachten Sie die in Ihrem Land geltenden Zulassungsbestimmungen. Für den Bereich der BRD gilt: Ein Eintrag in die Fahrzeugpapiere ist nicht erforderlich.
- Page 3 U-Scheibe und die Aludistanz. Fastening of the engine guard front left and right: at the front engine bolting. Fix the engine guard together with the Fahrtrichtung protection pads with the allen screw driving direction M10x1,25x170. Add original washer and alu spacer Ø25xØ11x5mm...
- Page 4 Auf der linken Seite mit der U-Scheibe Ø10,5 sowie selbstsichernder Mutter M10 verschrauben. Abdeckkappe auf die Mutter stecken. Fastening of the engine guard rear left and right: at the rear engine bolting. Start with the right side. Push here the allen screw M10x285 with washer Ø10,5 through the free...
