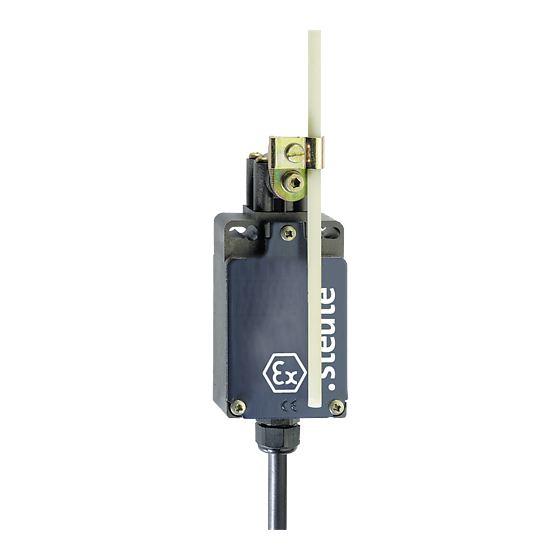

Ex position switch
Hide thumbs Also See for Ex T 356:

Advertisement

Quick Links

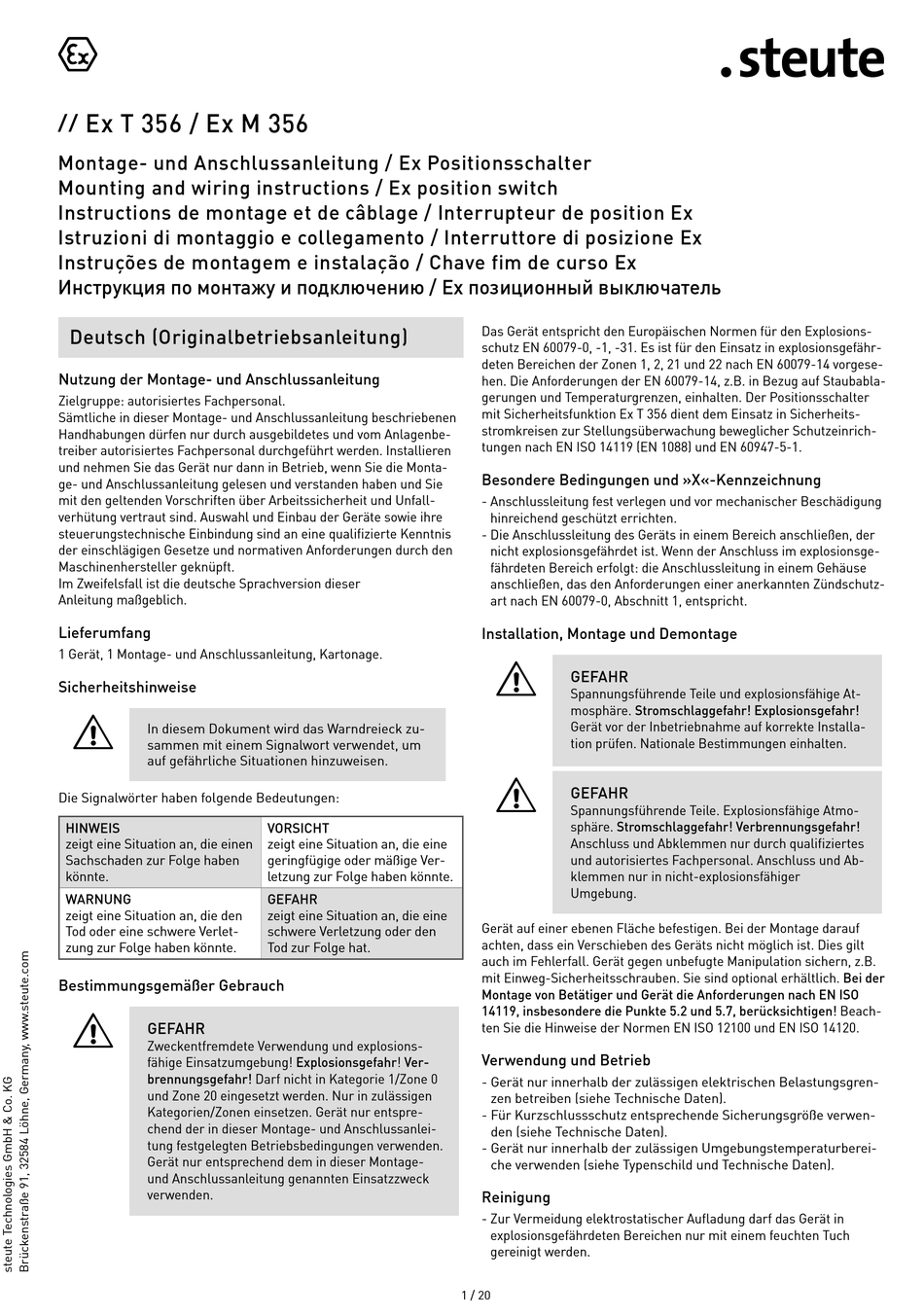

Ex T 356 / Ex M 356
//
Montage- und Anschlussanleitung / Ex Positionsschalter
Mounting and wiring instructions / Ex position switch
Instructions de montage et de câblage / Interrupteur de position Ex
Istruzioni di montaggio e collegamento / Interruttore di posizione Ex
Instruções de montagem e instalação / Chave fim de curso Ex
Инструкция по монтажу и подключению / Ex позиционный выключатель
Deutsch (Originalbetriebsanleitung)
Nutzung der Montage- und Anschlussanleitung
Zielgruppe: autorisiertes Fachpersonal.
Sämtliche in dieser Montage- und Anschlussanleitung beschriebenen
Handhabungen dürfen nur durch ausgebildetes und vom Anlagenbe-
treiber autorisiertes Fachpersonal durchgeführt werden. Installieren
und nehmen Sie das Gerät nur dann in Betrieb, wenn Sie die Monta-
ge- und Anschlussanleitung gelesen und verstanden haben und Sie
mit den geltenden Vorschriften über Arbeitssicherheit und Unfall-
verhütung vertraut sind. Auswahl und Einbau der Geräte sowie ihre
steuerungstechnische Einbindung sind an eine qualifizierte Kenntnis
der einschlägigen Gesetze und normativen Anforderungen durch den
Maschinenhersteller geknüpft.
Im Zweifelsfall ist die deutsche Sprachversion dieser
Anleitung maßgeblich.
Lieferumfang
1 Gerät, 1 Montage- und Anschlussanleitung, Kartonage.
Sicherheitshinweise
=
In diesem Dokument wird das Warndreieck zu-
sammen mit einem Signalwort verwendet, um
auf gefährliche Situationen hinzuweisen.
Die Signalwörter haben folgende Bedeutungen:
HINWEIS
zeigt eine Situation an, die einen
Sachschaden zur Folge haben
könnte.
WARNUNG
zeigt eine Situation an, die den
Tod oder eine schwere Verlet-
zung zur Folge haben könnte.
Bestimmungsgemäßer Gebrauch
=
GEFAHR
Zweckentfremdete Verwendung und explosions-
fähige Einsatzumgebung! Explosionsgefahr! Ver-
brennungsgefahr! Darf nicht in Kategorie 1/Zone 0
und Zone 20 eingesetzt werden. Nur in zulässigen
Kategorien/Zonen einsetzen. Gerät nur entspre-
chend der in dieser Montage- und Anschlussanlei-
tung festgelegten Betriebsbedingungen verwenden.
Gerät nur entsprechend dem in dieser Montage-
und Anschlussanleitung genannten Einsatzzweck
verwenden.
VORSICHT
zeigt eine Situation an, die eine
geringfügige oder mäßige Ver-
letzung zur Folge haben könnte.
GEFAHR
zeigt eine Situation an, die eine
schwere Verletzung oder den
Tod zur Folge hat.
Das Gerät entspricht den Europäischen Normen für den Explosions-
schutz EN 60079-0, -1, -31. Es ist für den Einsatz in explosionsgefähr-
deten Bereichen der Zonen 1, 2, 21 und 22 nach EN 60079-14 vorgese-
hen. Die Anforderungen der EN 60079-14, z.B. in Bezug auf Staubabla-
gerungen und Temperaturgrenzen, einhalten. Der Positionsschalter
mit Sicherheitsfunktion Ex T 356 dient dem Einsatz in Sicherheits-
stromkreisen zur Stellungsüberwachung beweglicher Schutzeinrich-
tungen nach EN ISO 14119 (EN 1088) und EN 60947-5-1.
Besondere Bedingungen und »X«-Kennzeichnung
- Anschlussleitung fest verlegen und vor mechanischer Beschädigung
hinreichend geschützt errichten.
- Die Anschlussleitung des Geräts in einem Bereich anschließen, der
nicht explosionsgefährdet ist. Wenn der Anschluss im explosionsge-
fährdeten Bereich erfolgt: die Anschlussleitung in einem Gehäuse
anschließen, das den Anforderungen einer anerkannten Zündschutz-
art nach EN 60079-0, Abschnitt 1, entspricht.
Installation, Montage und Demontage
=
GEFAHR
Spannungsführende Teile und explosionsfähige At-
mosphäre. Stromschlaggefahr! Explosionsgefahr!
Gerät vor der Inbetriebnahme auf korrekte Installa-
tion prüfen. Nationale Bestimmungen einhalten.
=
GEFAHR
Spannungsführende Teile. Explosionsfähige Atmo-
sphäre. Stromschlaggefahr! Verbrennungsgefahr!
Anschluss und Abklemmen nur durch qualifiziertes
und autorisiertes Fachpersonal. Anschluss und Ab-
klemmen nur in nicht-explosionsfähiger
Umgebung.
Gerät auf einer ebenen Fläche befestigen. Bei der Montage darauf
achten, dass ein Verschieben des Geräts nicht möglich ist. Dies gilt
auch im Fehlerfall. Gerät gegen unbefugte Manipulation sichern, z.B.
mit Einweg-Sicherheitsschrauben. Sie sind optional erhältlich. Bei der
Montage von Betätiger und Gerät die Anforderungen nach EN ISO
14119, insbesondere die Punkte 5.2 und 5.7, berücksichtigen! Beach-
ten Sie die Hinweise der Normen EN ISO 12100 und EN ISO 14120.
Verwendung und Betrieb
- Gerät nur innerhalb der zulässigen elektrischen Belastungsgren-
zen betreiben (siehe Technische Daten).
- Für Kurzschlussschutz entsprechende Sicherungsgröße verwen-
den (siehe Technische Daten).
- Gerät nur innerhalb der zulässigen Umgebungstemperaturberei-
che verwenden (siehe Typenschild und Technische Daten).
Reinigung
- Zur Vermeidung elektrostatischer Aufladung darf das Gerät in
explosionsgefährdeten Bereichen nur mit einem feuchten Tuch
gereinigt werden.
1 / 20
