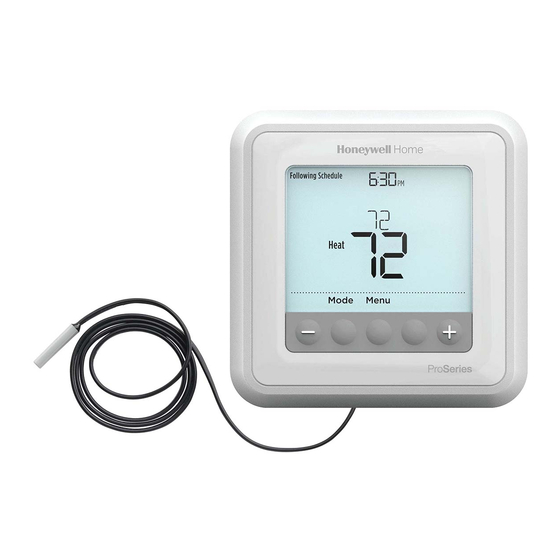

T6 Pro Hydronic
Programmable Thermostat
TH6100AF2004
Installation Instructions
Package Includes:
• T6 Pro Hydronic Programmable
Thermostat
• Floor sensor (model AC112-01)
• UWP™ Mounting System
• Decorative Cover Plate
• Screws and anchors
• 2 AA Batteries
• Thermostat Literature
Welcome!
T6 Pro Hydronic Programmable Thermostat can be used
to control the ambient air temperature or floor temperature
or both. You can choose among the following temperature
control modes.
A mode: Controls and displays the ambient air temperature
only.
F mode: Controls and displays the floor temperature only
using an external floor temperature sensor. This control
mode is suitable for areas such as bathrooms where floor
temperature could be scheduled to be warm only during
occupied, morning and evening periods.
• Floor temperature is indicated by "FLR" above the actual
floor temperature.
• Actual ambient air temperature could also be displayed in
the Thermostat MENU/TEMP.
AF mode: Controls and displays the ambient air temperature
as well as maintains the floor temperature within desired
floor temperature limits using an external floor temperature
sensor. Setting the minimum and maximum floor
temperature limits is a way to enhance
comfort and to protect the floor covering at
the same time.
• Actual floor temperature could also be
displayed in the Thermostat MENU/
TEMP.
NOTE: To set the thermostat temperature
control mode, go to "Installer setup (ISU)"
on page 7.

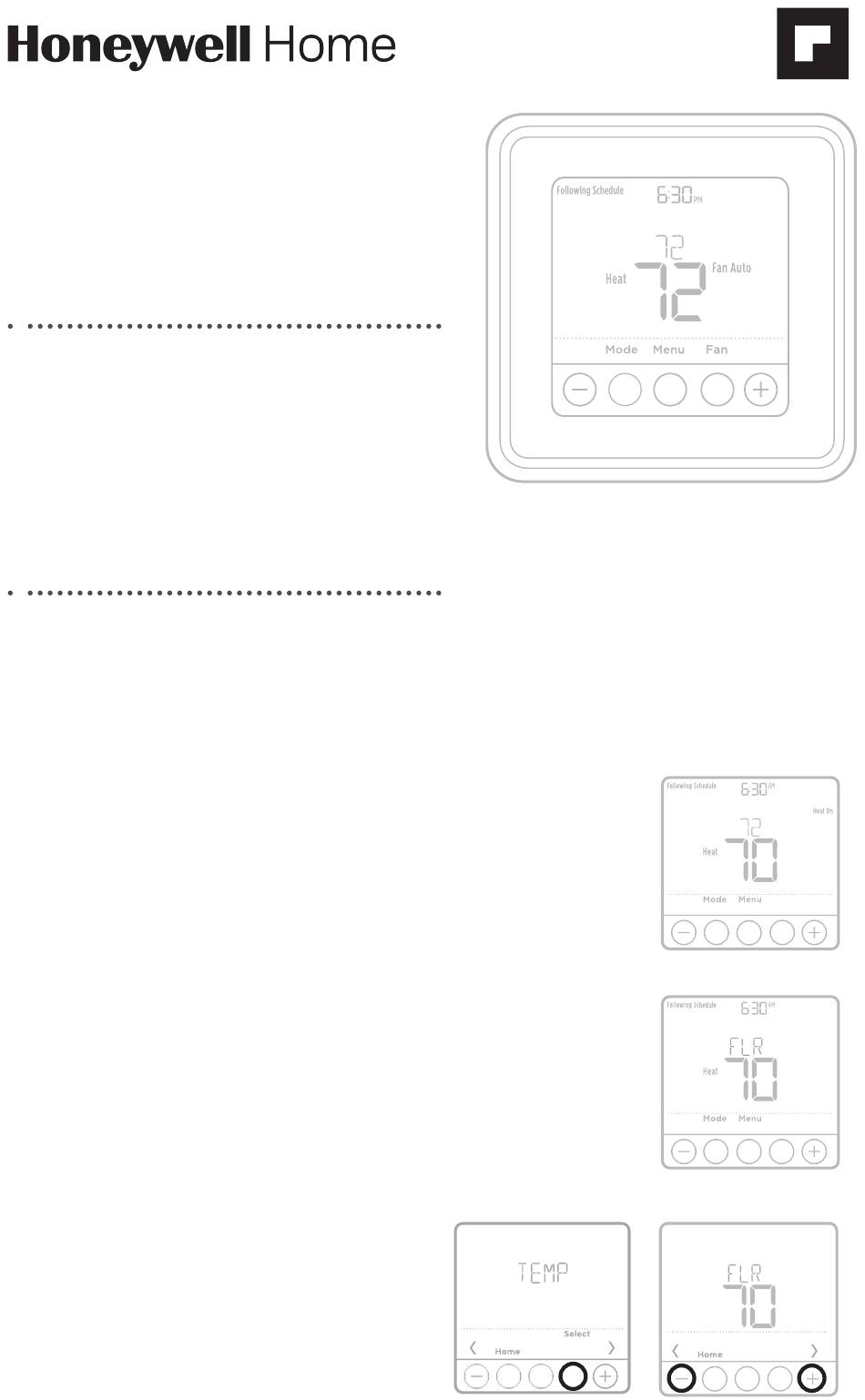

A, AF mode; main screen
F mode; main screen
Temperatures menu
ProSeries
Back
