ricoo F0322 Manual

Typ: F0322
Please measure distance between mounting holes.

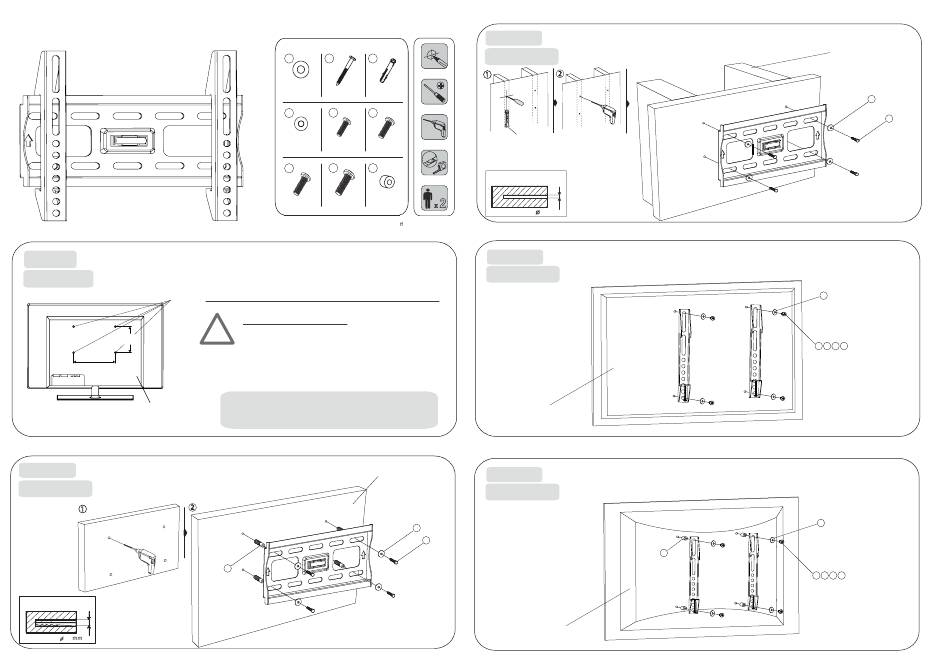

STEP 1
Bitte den Lochabstand vor der Montage nachmessen.
SCHRITT 1
Mounting holes
Befestigungslöcher
Vertical /
Senkrecht
Horizontal / Waagerecht
TV / monitor back
TV / Monitor Rückseite
STEP 2 A
Solid concrete mounting
Befestigung an der Massivbetonwand
SCHRITT 2 A
1
Drilling
Bohrung
8
Scope of the delivery
Lieferumfang
Plastic bag / Plastikbeutel
A B C
Metal washer
Metallscheiben M6 x 60MM S8 x 50MM
4 pcs/Stk. 4 pcs/Stk.
4 pcs/Stk.
D E F
M6 washer
M4 x 25MM M5 x 25MM
M6 Metallscheibe
4 pcs/Stk. 4 pcs/Stk. 4 pcs/Stk.
G H I
Small spacer
M6 x 25MM M8 x 25MM
Abstandshalter
4 pcs/Stk. 4 pcs/Stk. 8 pcs/Stk.
Please note: The numbering on the plastic bag may di er!
Bitte beachten: die Durchnummerierung auf dem Plastikbeutel kann abweichen!
Please check BEFORE installation distance between
mounting holes on your TV / monitor!
!
Bitte überprüfen Sie VOR der Montage
den Lochabstand zwischen den Befestigungslöchern
an Ihrem TV / Monitor!
This wall mount supports the following distance between holes:
Diese Wandhalterung unterstützt folgende Lochabstände:
Horizontal / Waagerecht: min. 15 mm - max. 200 mm
Vertical / Senkrecht : min. 30 mm - max. 200 mm
Concrete Wall
Betonwand
C
STEP 2 B
Wood stud mounting
Befestigung an der Holzbalkenwand
SCHRITT 2 B
1
Stud finder
Balkenfinder
Drilling
Bohrung
3 mm
STEP 3 A Attaching rails to screen
Anbringung der Schienen an den Bildschirm
SCHRITT 3 A
For TVs with a flat back
Für TV/Monitore mit
flacher Rückseite
TV
Fernseher
If the screws "E, F, G, H" is too long, use the small spacer "I".
Wenn die Schrauben "E, F, G, H" zu lang sind, verwenden Sie die Plastikzylinder / Abstandshalter "I".
STEP 3 B Attaching rails to screen
Anbringung der Schienen an den Bildschirm
SCHRITT 3 B
A
For TVs with a curved back
B
Für TV/Monitore mit
gewölbter Rückseite
TV
Fernseher
Wood stud
Holzbalken
Do not use
with screws "H"
D
Nicht verwenden
bei Schrauben "H"
E F G H
, , ,
* Use the matching screws for your TV model.
* Benutzen Sie die für Ihr TV-Modell passende Schrauben.
Do not use
with screws "H"
D
Nicht verwenden
bei Schrauben "H"
I
E F G H
, , ,
* Use the matching screws for your TV model.
* Benutzen Sie die für Ihr TV-Modell passende Schrauben.
A
B
*
*
