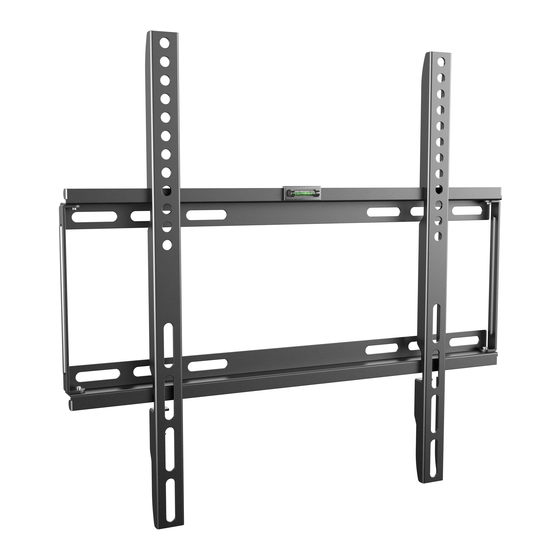

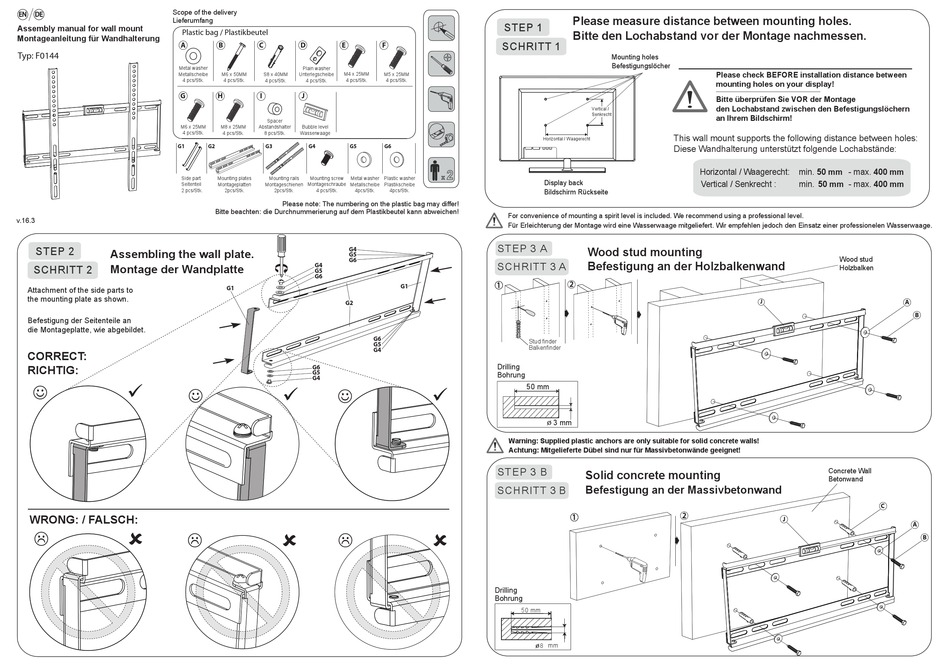

ricoo F0144 Assembly Manual

Scope of the delivery
Lieferumfang
Assembly manual for wall mount
Plastic bag / Plastikbeutel
Montageanleitung für Wandhalterung
A
Typ: F0144
Metal washer
Metallscheibe
4 pcs/Stk.
G
M6 x 25MM
4 pcs/Stk.
G1
Side part
Seitenteil
2 pcs/Stk.
v.16.3
STEP 2
Assembling the wall plate.
Montage der Wandplatte
SCHRITT 2
Attachment of the side parts to
the mounting plate as shown.
Befestigung der Seitenteile an
die Montageplatte, wie abgebildet.
CORRECT:
RICHTIG:



WRONG: / FALSCH:



B C D E F
Plain washer
M4 x 25MM
M6 x 50MM S8 x 40MM Unterlegscheibe M5 x 25MM
4 pcs/Stk. 4 pcs/Stk. 4 pcs/Stk. 4 pcs/Stk. 4 pcs/Stk.
H I J
Spacer
M8 x 25MM Abstandshalter Bubble level
4 pcs/Stk. 8 pcs/Stk. Wasserwaage
G2 G3 G4 G5 G6
Mounting plates Mounting rails Mounting screw Metal washer Plastic washer
Montageplatten Montageschienen Montageschraube Metallscheibe Plastikscheibe
2pcs/Stk. 2pcs/Stk. 4 pcs/Stk. 4pcs/Stk.
Please note: The numbering on the plastic bag may differ!
Bitte beachten: die Durchnummerierung auf dem Plastikbeutel kann abweichen!
G4
G5
G6
G4
G5
G6
G1
G2
G6
G5
G4
G6
G5
G4




STEP 1
SCHRITT 1
Horizontal / Waagerecht
Display back
4pcs/Stk. Bildschirm Rückseite
For convenience of mounting a spirit level is included. We recommend using a professional level.
Für Erleichterung der Montage wird eine Wasserwaage mitgeliefert. Wir empfehlen jedoch den Einsatz einer professionelen Wasserwaage.
STEP 3 A
SCHRITT 3 A
1
G1
Stud finder
Balkenfinder
Drilling
Bohrung
50 mm

3 mm
Warning: Supplied plastic anchors are only suitable for solid concrete walls!
Achtung: Mitgelieferte Dübel sind nur für Massivbetonwände geeignet!
STEP 3 B
SCHRITT 3 B

Drilling
Bohrung
50 mm
8
Please measure distance between mounting holes.
Bitte den Lochabstand vor der Montage nachmessen.
Mounting holes
Befestigungslöcher
Please check BEFORE installation distance between
mounting holes on your display!
!
Bitte überprüfen Sie VOR der Montage
den Lochabstand zwischen den Befestigungslöchern
Vertical /
Senkrecht
an Ihrem Bildschirm!
This wall mount supports the following distance between holes:
Diese Wandhalterung unterstützt folgende Lochabstände:
Horizontal / Waagerecht:
Vertical / Senkrecht :
Wood stud mounting
Befestigung an der Holzbalkenwand
Solid concrete mounting
Befestigung an der Massivbetonwand
1
min. 50 mm - max. 400 mm
min. 50 mm - max. 400 mm
Wood stud
Holzbalken
A
J
B
Concrete Wall
Betonwand
C
J
A
B
