Bitte überprüfen Sie VOR der Montage den Lochabstand zwischen den VESA Befestigungslöchern
!
an Ihrem Bildschirm!
Diese Wandhalterung unterstützt folgende Lochabstände:
Horizontal / Waagerecht
Vertikal / Senkrecht

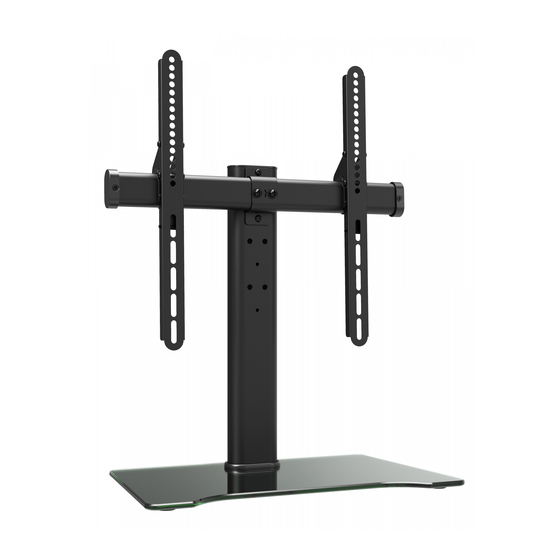

FS305B
TV STÄNDER
VESA-Befestigungslöcher
Vertikal /
Senkrecht
Horizontal / Waagerecht
200x100
400x100
200x200
400x200
300x100
400x300
300x200
400x400
300x300
MONTAGEANLEITUNG
ACHTUNG: NIEMALS DAS MAXIMAL
ZULÄSSIGE BELASTUNGSGEWICHT
ÜBERSCHREITEN. MISSACHTUNG
KANN ZU SACHSCHÄDEN ODER
SCHWEREN VERLETZUNGEN FÜHREN!
Bildschirm Rückseite
min. 120mm - max. 410mm
min. 50mm - max. 405mm
v.17.01
TV
40kg
(88lbs)
MAX
Deutsch
English
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for ricoo FS305B
Summary of Contents for ricoo FS305B
- Page 1 Senkrecht Horizontal / Waagerecht Bildschirm Rückseite Diese Wandhalterung unterstützt folgende Lochabstände: Horizontal / Waagerecht min. 120mm - max. 410mm Vertikal / Senkrecht min. 50mm - max. 405mm 200x100 400x100 FS305B 200x200 400x200 40kg 300x100 400x300 (88lbs) 300x200 400x400 300x300 Deutsch...
- Page 2 ACHTUNG: Lesen Sie die gesamte Bedienungsanleitung durch, bevor Sie mit der Montage beginnen. WARNUNG • Beginnen Sie nicht mit der Montage, bis Sie alle Anweisungen und Warnungen, welche in dieser Montageanleitung vorhanden sind, durchgelesen und verstanden haben. Wenn Sie Fragen zu den Anweisungen oder Warnungen haben, kontaktieren Sie bitte Ihren Händler. •...
- Page 3 Lieferumfang WICHTIG: Stellen Sie vor der Montage sicher, dass alle Teile welche hier aufgeführt sind, bei der Lieferung dabei sind. Sollten Teile fehlen oder defekt sein, kontaktieren Sie Ihren Händler. B4x2 A1x4 A2x2 A3x2 A4x1 A5x2 A6x4 A7x2 A8x2 A9x2 A10x1 A11x1 A12x2...
- Page 4 Schritt 1 A1x4 Schritt 2 Schritt 3 A2x2 A5x2 A3x2 Deutsch English...
- Page 5 Schritt 4 A6x2 Achtung: Stellen Sie sicher, dass die beiden Pfeile der A6x2 A7x2 A8x2 A4 und B6 nach oben zeigen, wie auf diesem Bild gezeigt wird. A9x2 Zuerst ziehen Sie die Schrauben A7 und an- schließend die Schrauben A9 fest an. Schritt 5 B4x2 Deutsch...
- Page 6 Schritt 6a M -G Schritt 6b Deutsch English...
- Page 7 Schritt 7 A12x2 Schritt 8 Fertig Wartung • Prüfen Sie in regelmäßigen Abständen (mindestens alle drei Monate), ob alle Schrauben an dem Produkt fest angezogen sind. • Bei Fragen kontaktieren Sie Ihren Händler. Deutsch English...
- Page 8 Horizintally Display back This wall mount supports the following distance between holes: Horizontally min. 120mm - max. 410mm Vertical / Perpendicularly min. 50mm - max. 405mm 200x100 400x100 200x200 400x200 FS305B 40kg 300x100 400x300 (88lbs) 300x200 400x400 300x300 English Deutsch...
- Page 9 NOTE: Read the entire instruction manual before you start installation and assembly. WARNING • Do not begin the installation until you have read and understood all the instructions and warnings contained in this installation sheet. If you have any questions regarding any of the instructions or warnings, please contact your local distributor.
-
Page 10: Component Checklist
Component Checklist IMPORTANT: Ensure that you have received all parts according to the component checklist prior to installation. If any parts are missing or faulty, telephone your local distributor for a replacement. B4x2 A1x4 A2x2 A3x2 A4x1 A5x2 A6x4 A8x2 A7x2 A9x2 A10x1... - Page 11 Step 1 A1x4 Step 2 Step 3 A2x2 A5x2 A3x2 English Deutsch...
- Page 12 Step 4 A6x2 Attention: make sure the direction of both arrows on A4 and B6 are shown upwards, A6x2 A7x2 A8x2 as shown in the picture. A9x2 Firstly tighten the screws A7 strongly and then tighten the A9 screws. Step 5 B4x2 English Deutsch...
- Page 13 Step 6a M -G Step 6b English Deutsch...
- Page 14 Step 7 A12x2 Step 8 Done Maintenance • Check that the bracket is secure and safe to use at regular intervals(at least every three months). • Please contact your distributor if you have any questions. English Deutsch...
