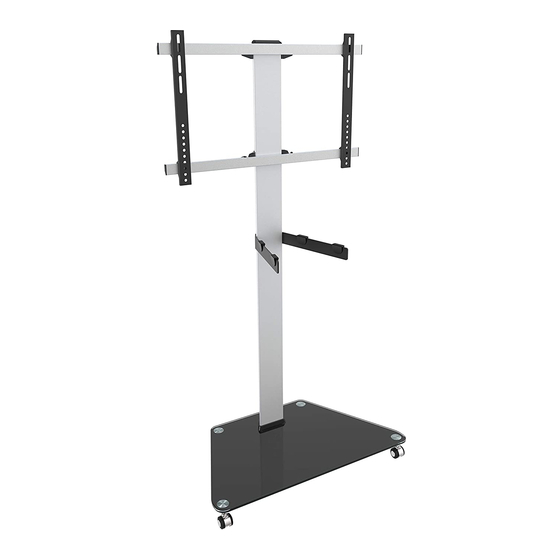

ricoo FS0300 Installation Manual

Mobile tv and dvd stand

Hide thumbs

page of 22

/ 22
Bookmarks

Available languages

Quick Links

Download this manual

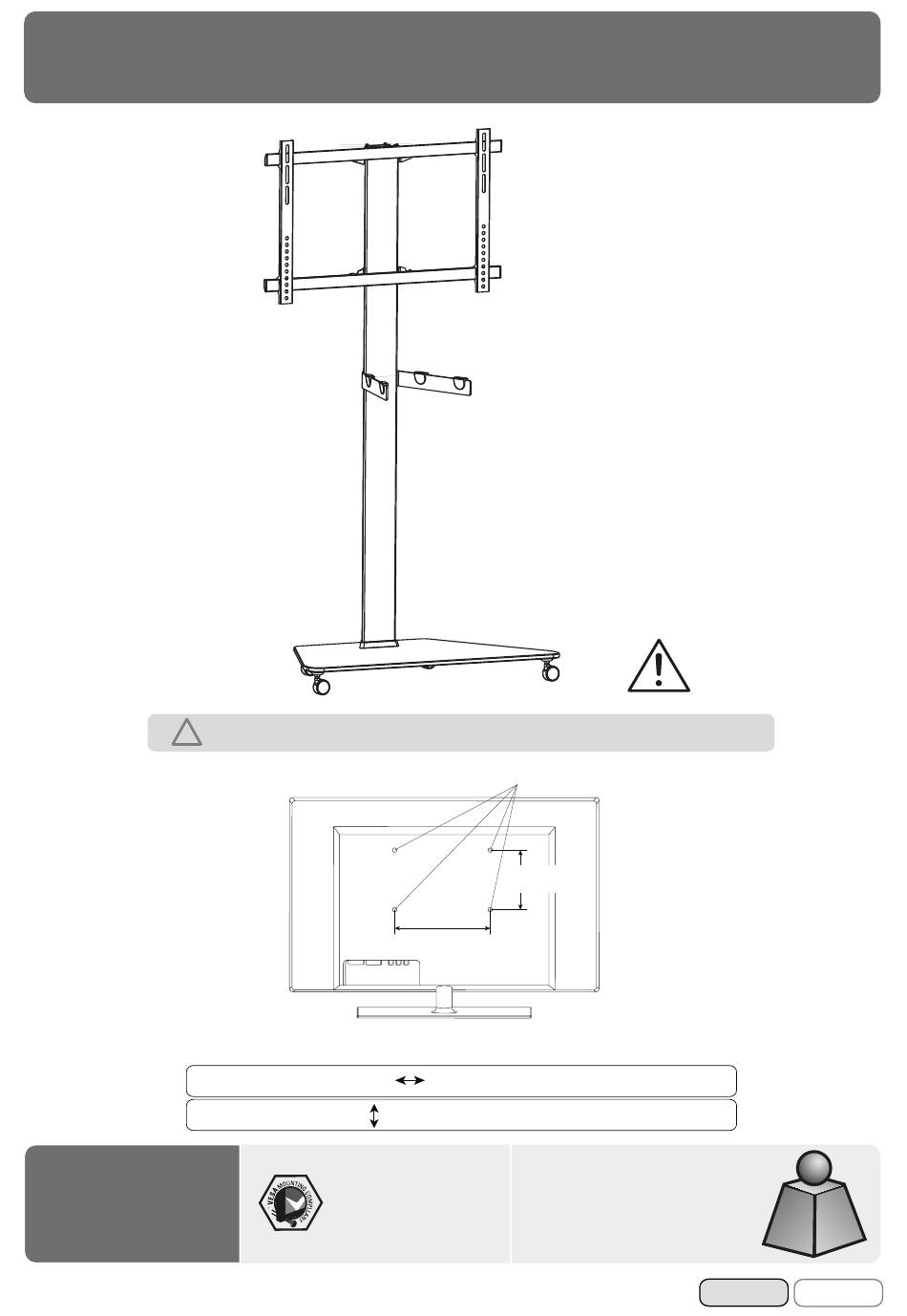

Fahrbarer TV und DVD Stand

Bitte überprüfen Sie VOR der Montage den VESA-Lochabstand zwischen den Befesti-

gungs-löchern an Ihrem Bildschirm!

FS0300

Horizontal / Waagerecht

Diese Wandhalterung unterstützt folgende Lochabstände:

Horizontal / Wageerecht

Vertikal / Senkrecht

200x200

300x200

300x300

400x200

400x300

VESA-Befestigungslöcher

Vertikal /

Senkrecht

min. 200mm - max. 600mm

min. 100mm - max. 400mm

400x400

max.

500x300

600x300

40kg

600x400

(88lbs)

MONTAGEANLEITUNG

ACHTUNG: NIEMALS DAS MAXIMAL

ZULÄSSIGE BELASTUNGSGEWICHT

ÜBERSCHREITEN. MISSACHTUNG

KANN ZU SACHSCHÄDEN ODER

SCHWEREN VERLETZUNGEN FÜHREN!

Bildschirm Rückseite

DVD

max.

5kg

(11lbs)

Deutsch

v.17.01

English

Need help?

Do you have a question about the FS0300 and is the answer not in the manual?

Questions and answers

Summary of Contents for ricoo FS0300

Page 1 Senkrecht Horizontal / Waagerecht Bildschirm Rückseite Diese Wandhalterung unterstützt folgende Lochabstände: Horizontal / Wageerecht min. 200mm - max. 600mm Vertikal / Senkrecht min. 100mm - max. 400mm 200x200 400x400 FS0300 max. max. 300x200 500x300 300x300 600x300 40kg 400x200 600x400 (88lbs)
Page 2 ACHTUNG: Lesen Sie die gesamte Bedienungsanleitung durch, bevor Sie mit der Montage beginnen. WARNUNG • Beginnen Sie nicht mit der Montage, bis Sie alle Anweisungen und Warnungen, welche in dieser Montageanleitung vorhanden sind, durchgelesen und verstanden haben. Wenn Sie Fragen zu den Anweisungen oder Warnungen haben, kontaktieren Sie bitte Ihren Händler.
Page 3 Lieferumfang WICHTIG: Stellen Sie vor der Montage sicher, dass alle Teile welche hier aufgeführt sind, bei der Lieferung dabei sind. Sollten Teile fehlen oder defekt sein, kontaktieren Sie Ihren Händler. (x1) (x1) (x2) (x2) Frontplattenhalter DVD-Halterung Frontplatte (x1) Plastik- Rollfuß mit Grundplatte (x1) Plastikabdeckung (x1) zwischenstück (x1)
Page 4 Schritt 1 Untere Schraubenmutter Rollfüße in die Grundplatte einschrauben. Die gewünschte Höhe der Rollfüße einstellen und die untere Schraubenmutter fest anziehen. Obere Schraubenmutter Hinweis: Stellen Sie sicher, dass alle Rollfüße auf der gleichen Höhe sind. Anschließend ziehen Sie alle oberen Schraubenmuttern fest Hinweis: Sperren Sie die Bremsen an den Rollfüßen, um Bewegungen während der Installation zu vermeiden.
Page 5 Schritt 2 Befestigen Sie die Säule und das Plastikzwischenstück an die Grundplatte mit den Schrauben "L" und Unterlegscheiben "J" und "K". Ziehen Sie alle Schrauben mit Inbusschlüssel "N" fest an. Deutsch English...
Page 6 Schritt 3 Ansicht von oben DVD Halterungen "C" in die Führungsspalten in der Säule von oben einführen. Halterungen "C" auf die gewünschte Höhe einstellen. Stellen Sie sicher, dass sich die beiden Halterungen auf der gleichen Höhe beﬁnden und ziehen die höhenverstellbar Fixierschrauben fest an.
Page 7 Schritt 4 Frontplattenhalter "B" in die Führungsspalte in der Säule von oben einführen. Jeweils zwei Frontplattenhalter auf die gleiche Höhe ausrichten. Abstand zwischen zwei oberen Frontplattenhalter und zwei unteren Frontplattenhalter muss 324mm betragen. Ziehen Sie im Anschluss alle 4 Fixierschrauben an den Frontplattenhalter fest an. 324mm 324mm Schritt 5...
Page 8 Schritt 6 Oberseite des TV Passen Sie die Montageschienen den Befestigungsbohrungen an. Ziehen Sie die 4 Fixierschrauben mit Schraubenzieher fest an 6-1 Für Bildschirme mit Flacher Rückseite Oberseite des TV Deutsch English...
Page 9 6-2 Für Bildschirme mit gewölbter Rückseite Anmerkung: Wählen Sie für Ihren TV die geeigneten Schrauben, Unterlegscheiben und Abstandshalter (falls erforderlich). Positionieren Sie die Montageschiene so nah wie möglich an der Mitte den TV. Schrauben Sie die Montageschienen an den TV. Ziehen Sie alle Schrauben nach.
Page 10 Schritt 7 Lösen Sie die oberen Fixiermuttern, so dass 4mm Abstand zur Adapterplatte entsteht. Die unteren Fixiermuttern komplett entfernen. Schritt 8 Hängen Sie die Frontplatte inkl. Bildschirm auf die Frontplattenhalterungen auf der Säule ein. Installieren Sie die unteren Fixiermuttern und ziehen Sie alle Fixiermuttern fest an. Deutsch English...
Page 11 Schritt 9. Fertig Verlegen Sie die Kabel entlang der Säule. Befestigen Sie die Kabelabdeckungen an der Säule, um die Kabel zu ﬁxieren. Wartung • Prüfen Sie in regelmäßigen Abständen (mindestens alle drei Monate), ob alle Schrauben an dem Produkt fest angezogen sind.
Page 12 Perpendicularly Horizintally Display back This wall mount supports the following distance between holes: Horizontally min. 200mm - max. 600mm Vertical / Perpendicularly min. 100mm - max. 400mm 200x200 400x400 FS0300 max. max. 300x200 500x300 300x300 600x300 40kg 400x200 600x400 (88lbs)
Page 13 NOTE: Read the entire instruction manual before you start installation and assembly. WARNING • Do not begin the installation until you have read and understood all the instructions and warnings contained in this installation sheet. If you have any questions regarding any of the instructions or warnings, please contact your local distributor.
Page 14: Component Checklist
Component Checklist IMPORTANT: Ensure that you have received all parts according to the component checklist prior to installation. If any parts are missing or faulty, telephone your local distributor for a replacement. (x1) (x1) (x2) (x2) Bracket holder DVD bracket Universal front plate (x1) Plastic Caster...
Page 15 Step 1 Bottom nut Insert the casters into the base plate. Set the desired height of the casters and tighten the lower nut ﬁrmly. Top nut Note: Make sure that all casters are in the same height and tighten all top nuts to secure the casters.
Page 16 Step 2 Attach the column and feet pad to base plate using screws "L" and washers "J" and "LK. Tighten screws using allen key "N". English Deutsch...
Page 17 Step 3 View from above Slide DVD brackets "C" into column rails to the desired height. Make sure that both brackets "C" are in the same level then tighten all screws to secure the brackets. Adjustable in height English Deutsch...
Page 18 Step 4 Insert bracket holder "B" into the column rails, make sure that each two holders are in the same level and then tighten all screws to secure the bracket holders. Note: Distance between the upper and bottom two holders should be 324mm. 324mm 324mm Step 5...
Page 19 Step 6 Top of the Display Adjust the brackets to align mounting holes, using a screwdriver to tighten the four screws on the brackets. 6-1 For flat back screen Top of the display English Deutsch...
Page 20 6-2 For recessed back screen English Deutsch...
Page 21 Step 7 Loosen the top nuts but let 4mm spacing to the adapter plate. Remove completly the bottom nuts. Step 8 Hook the universal adapter plate with display onto the bracket holders. Reinstall the bottom nuts and tighten all four nuts to secure the display. English Deutsch...
Page 22 Step 9. Done Remove the cable clips as required. Route the cables along the column. Re-attach the cable clips to hold them in place. Fit the clips snug back into the column Maintenance • Check that the bracket is secure and safe to use at regular intervals(at least every three months). •...
