Exsys EX-1309-T Manual page 5

EX-1309-T

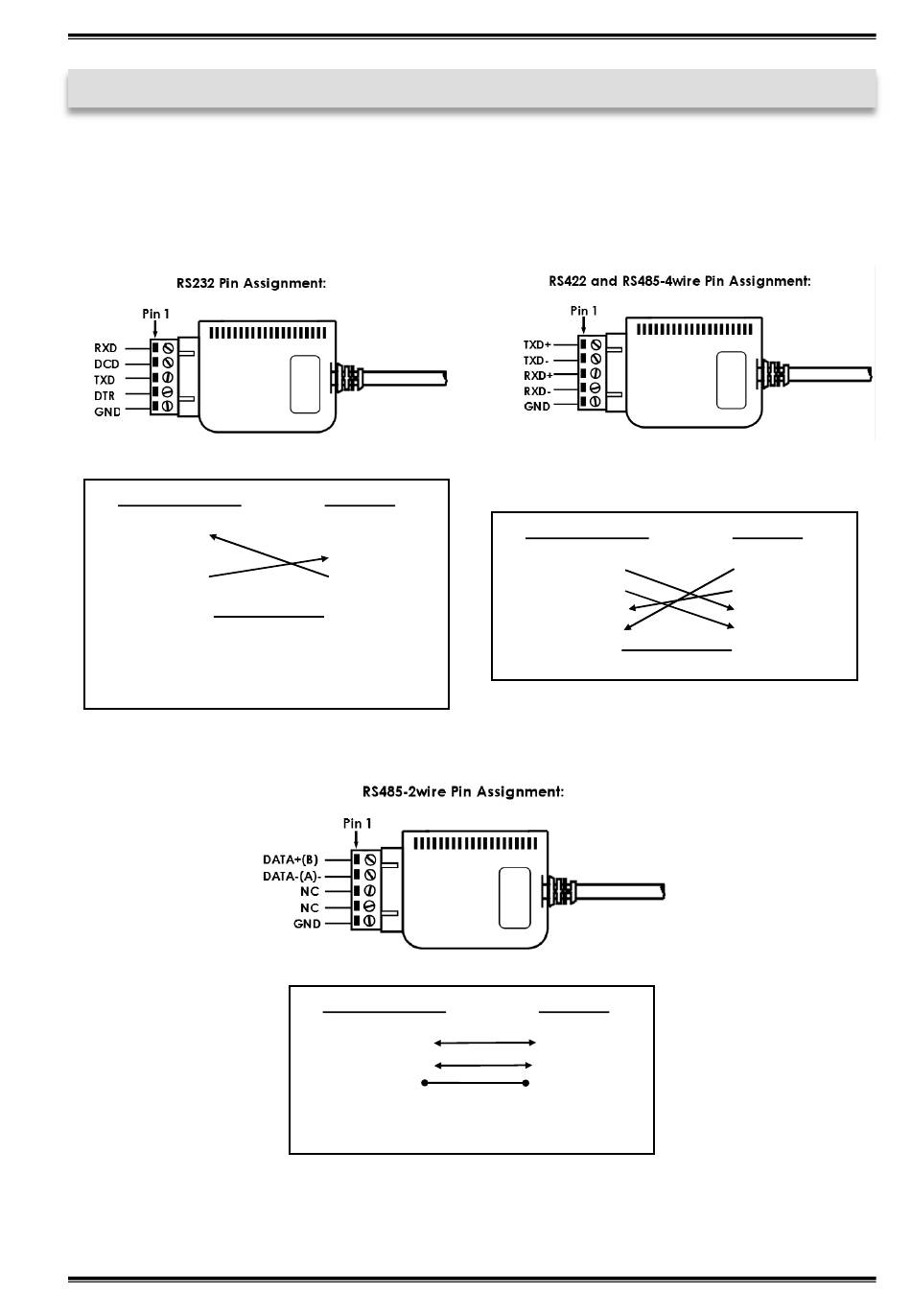

3. Aufbau und Anschlüsse
3.2 Anschlüsse
5 Pin Terminal Block:
TB5 (EX-1309-T)
1 RXD
2 DCD
3 TXD
4 DTR
5 GND
Endgerät
1 DCD
2 RXD
3 TXD
4 DTR
5 GND
6 DSR
7 RTS
8 CTS
TB5 (EX-1309-T)
1 DATA+
2 DATA-
5 GND
5
TB5 (EX-1309-T)
1 TXD+
2 TXD-
3 RXD+
4 RXD-
5 GND
Endgerät
1 DATA+
2 DATA-
5 GND
Deutsch
Endgerät
1 TXD-
2 TXD+
3 RXD+
4 RXD-
5 GND
