hepco & becker 741665 00 01 Manual

Werkzeugbox / Tool box
für Cutout Kofferträger / for Cutout side carrier

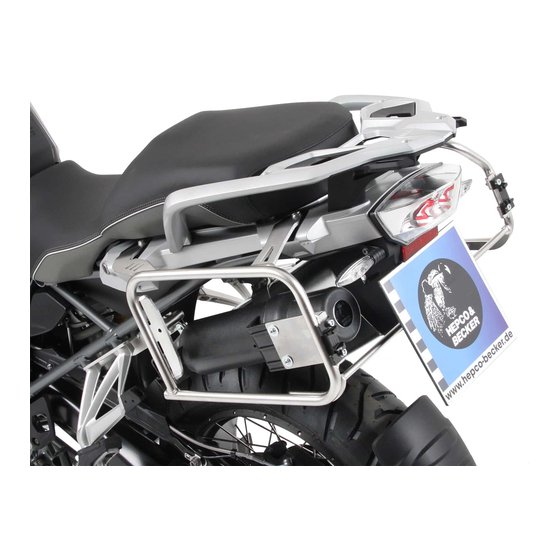

BMW R 1200 GS LC
ab 2013/from 2013
Artikel Nr.: / Item-no.:
741665 00 01
schwarz/black
ACHTUNG
CAUTION
INHALT
CONTENTS
1x Werkzeugbox / Tool box
1x Schraubensatz / Screw kit:
1x Halter hinten
1x Halter vorne
6x VA Inbusschraube M6x20
6x VA Karosseriescheibe Ø6,4xØ18
2x VA U- Scheibe Ø6,4
4x VA Selbstsichernde Mutter M6
1x VA Schelle für ø16er Rohr
1 x Hepco & Becker Logo ø40mm
1 x Gummistopfen
VORBEREITUNG
PREPARING
Die Schrauben sowie die Muttern des Kofferadapters (zum Einhaken des Kofferhalteschlosses) am
Kofferträger entfernen, Schrauben entfallen.
Dismantle screws and nuts of the case adapter (to hook in the fixing lock) at the side carrier. Screws are obsolete.
WICHTIG
IMPORTANT
Die Voraussetzung für die Montage ist natürlich eine gewisse technische Erfahrung. Wenn Sie sich nicht sicher sind, wie man eine
bestimmte Arbeit ausführt, sollten Sie diese Ihrer Fachwerkstatt überlassen. Ziehen sie alle zugänglichen Schrauben zuerst nur locker
an. Nachdem alles montiert ist, werden die Schrauben dann auf das entsprechende Anzugsmoment festgezogen. Nach der Montage
alle Verschraubungen auf festen Sitz kontrollieren!
Of course, the assembly requires a certain technical experience. If you are not sure how to execute a determined action, you should
ask your local distributor to do it. First, tighten all screws only loosely. After mounting all parts, the screws should be tightened to
the torque specified. Control all screw connections after the assembling for tightness!
BMW R 1200 GS LC Adventure
ab 2014/from 2014
Artikel Nr.: / Item-no.:
741671 00 01
Die Halter können nur an einem vorhandenen Cutout Kofferträger montiert werden.
Für die universelle Montage bieten wir die Ausführung Nr.741000 an.
The holders can be mounted on an existing cutout side carrier only .
Without carrier, we offer a universal version of the tool box item-no: 741000.
Rear holder
Front holder
VA allen screw M6x20
VA body washer Ø6,4xØ18
VA washer Ø6,4
VA self lock nut M6
VA clamp for ø16mm tubes
emblem Hepco & Becker
rubber stopper
schwarz/black
BENÖTIGTE WERKZEUGE
TOOLS REQUIRED
Inbusnuss / allen nut
Größe/Size 4+5
Schraubenschlüssel / wrench
Größe/Size 10
Ratsche + Verlängerung
Ratchet + Extension
1
