hepco & becker 740037 Installation Instructions

Zusatzkit für Xceed Seitenkoffer
Additional kit for Xceed side case
Artikel Nr.: / Item-no.:
740037
HINWEIS
NOTICE
Dieses Set wird benötigt, um einen der folgenden Artikel am Xceed Seitenkoffer anzubringen.
This set is required to attach one of the following items to the Xceed side case.
Universalhalter / Universal holder
Artikel Nr.: / Item-no.: 740003
Halteset für Trinkflaschen / Holder for bottles
Artikel Nr.: / Item-no.: 740004
2 Liter Kanister mit Universalhalter/Haltewinkel
2 litre canister with holder/holding plate
Artikel Nr.: / Item-no.: 740005

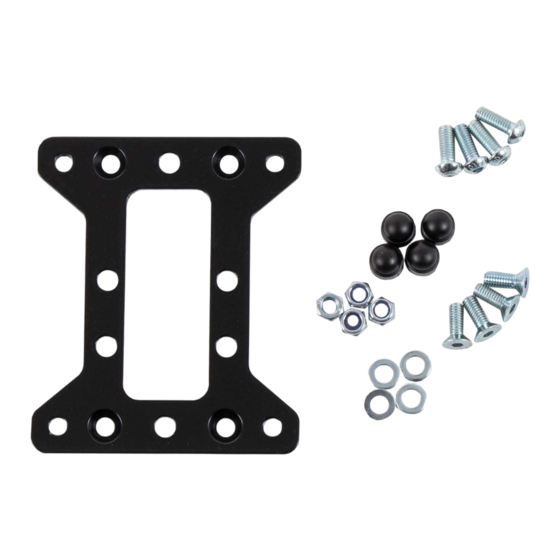

INHALT
CONTENTS
1x Adapter
4x Senkschraube M6x16
4x Linsenschraube M6x16
4x U-Scheibe ø6,4
4x Selbstsichernde Mutter M6
4x Abdeckkappe M6
1x Bohrschablone
VORBEREITUNG
PREPARING

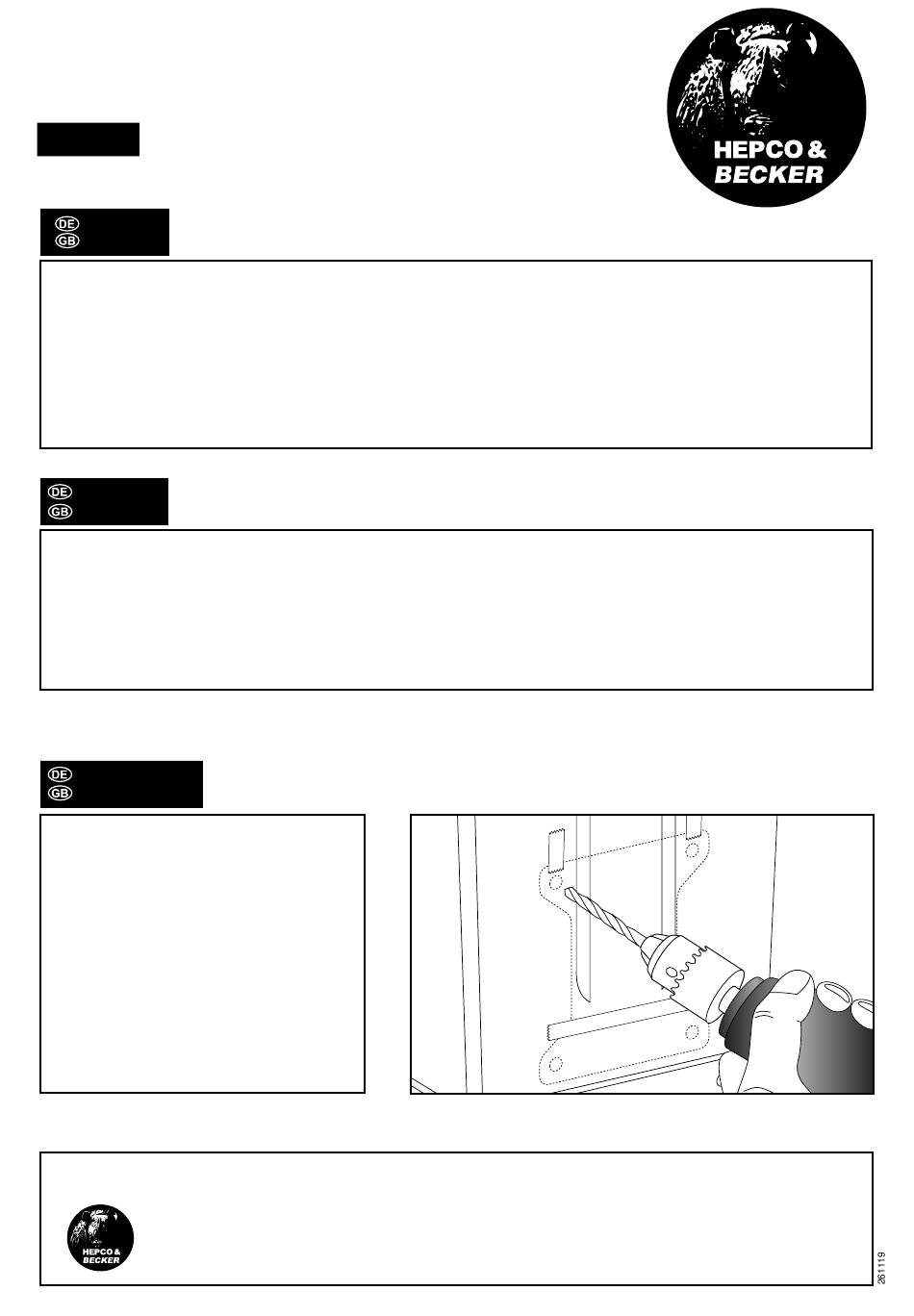

4 Bohrungen mit 7mm Durchmesser müssen
gebohrt werden. Hierfür die beiliegende
Bohrschablone verwenden.
Bohrschablone ausschneiden und auf die
gewünschte Montageposition kleben.
Nach dem Bohren die Bohrungen innen
und aussen leicht entgraten.
4 holes must be drilled with 7mm diameter.
For this, use the enclosed drilling pattern.
Cut out the drilling-pattern and put it on
the choosen position of a side case. Drill at
the marked points with 7 mm.
After drilling slightly countersink the holes
inside and outside.
Weiteres Zubehör auf unsere Homepage. More accessories: see our homepage.
Hepco & Becker GmbH
An der Steinmauer 6
D-66955 Pirmasens
Germany
1x Adapter
4x Countersunk screw M6x16
4x M6x16
Filister head screw
4x Washer ø6,4
4x self lock nut M6
4x Plastic cap M6
1x Drilling pattern
