ricoo TS2911 Installation Manual

ricoo TS2911 Installation Manual

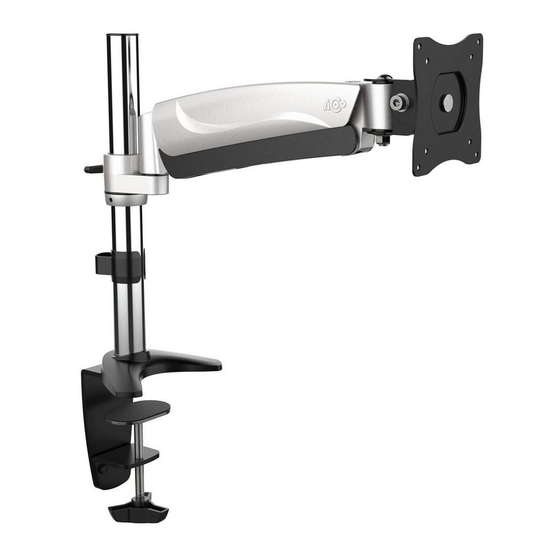

Counterbalance tv / monitor desk mount

Advertisement

Available languages

Available languages

Quick Links

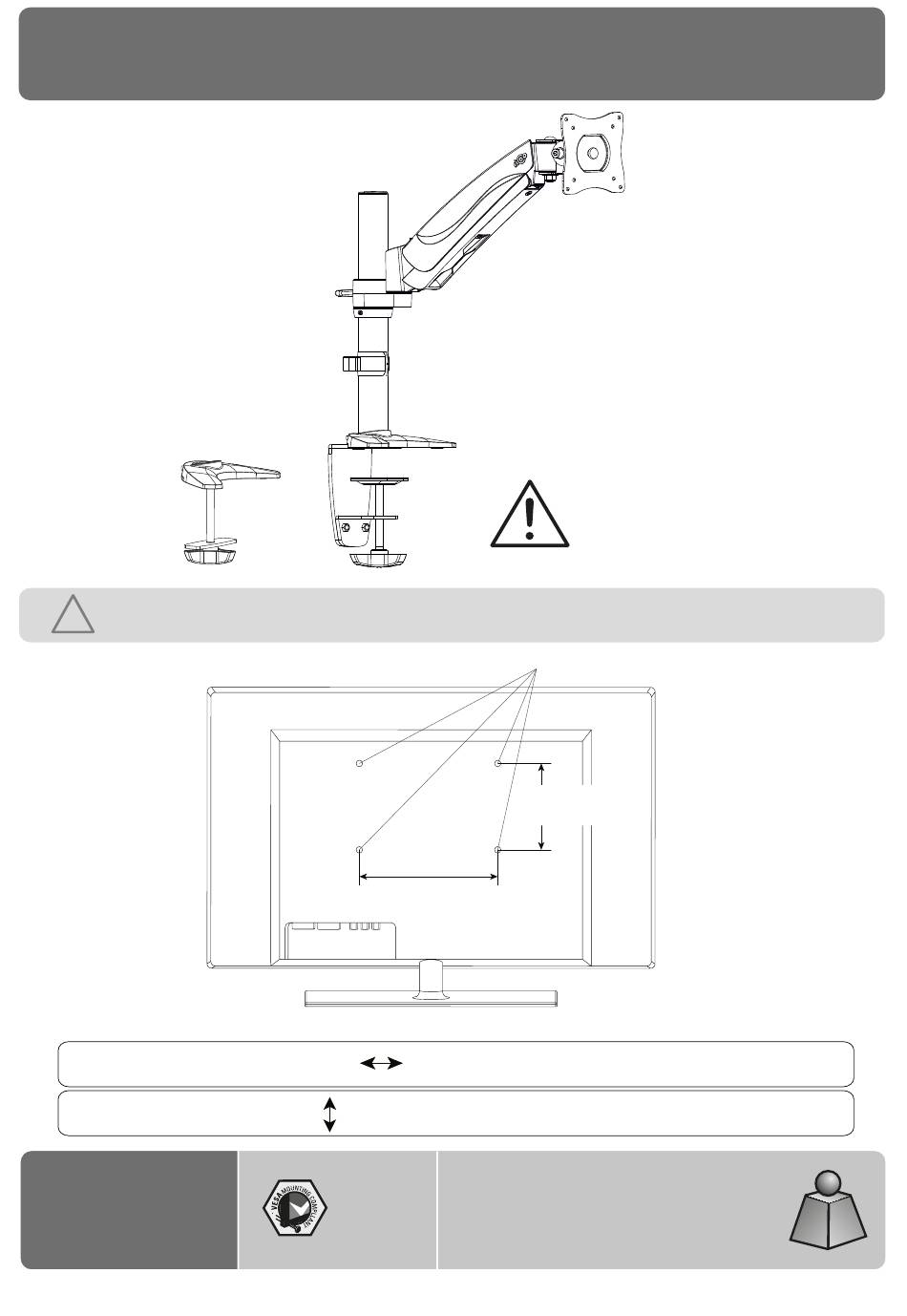

TV / Monitor Tischhalterung höhenverstellbar
Bitte überprüfen Sie VOR der Montage den Lochabstand zwischen den Befestigungs-
!
löchern an Ihrem Bildschirm!
Diese Wandhalterung unterstützt folgende Lochabstände:
Horizontal / Wageerecht
Vertikal / Senkrecht
TS2911
VESA-Befestigungslöcher
Horizontal / Waagerecht
2,5kg
75x75
(5,5lbs)
100x100
MIN
MONTAGEANLEITUNG
ACHTUNG: NIEMALS DAS MAXIMAL
ZULÄSSIGE BELASTUNGSGEWICHT
ÜBERSCHREITEN. MISSACHTUNG
KANN ZU SACHSCHÄDEN ODER
SCHWEREN VERLETZUNGEN FÜHREN!
Vertikal /
Senkrecht
Bildschirm Rückseite
75mm, 100mm
75mm, 100mm
9kg
~
(19.8lbs)
MAX
v.17.02

Advertisement

loading
Need help?

Need help?

Do you have a question about the TS2911 and is the answer not in the manual?

Questions and answers

Summary of Contents for ricoo TS2911

  • Page 1 Bitte überprüfen Sie VOR der Montage den Lochabstand zwischen den Befestigungs- löchern an Ihrem Bildschirm! VESA-Befestigungslöcher Vertikal / Senkrecht Horizontal / Waagerecht Bildschirm Rückseite Diese Wandhalterung unterstützt folgende Lochabstände: 75mm, 100mm Horizontal / Wageerecht Vertikal / Senkrecht 75mm, 100mm 2,5kg TS2911 75x75 (5,5lbs) (19.8lbs) 100x100...
  • Page 2 ACHTUNG: Lesen Sie die gesamte Bedienungsanleitung durch, bevor Sie mit der Montage beginnen. WARNUNG • Beginnen Sie nicht mit der Montage, bis Sie alle Anweisungen und Warnungen, welche in dieser Montageanleitung vorhanden sind, durchgelesen und verstanden haben. Wenn Sie Fragen zu den Anweisungen oder Warnungen haben, kontaktieren Sie bitte Ihren Händler.
  • Page 3 Lieferumfang WICHTIG: Stellen Sie vor der Montage sicher, dass alle Teile welche hier aufgeführt sind, bei der Lieferung dabei sind. Sollten Teile fehlen oder defekt sein, kontaktieren Sie Ihren Händler. Grundgerüst (x1) Tischklemme (x1) Frontplatte (x1) Befestigungsstab (x1) Gummipad, selbstklebend (x1) (x1) Bitte beachten: Gummipad “E”...
  • Page 4 1. Zusammenbau der Tischklemme und des Befestigungsstabes Das Aufkleben des Gummipads ist in der Regel nur bei den Tischen mit Glas-Tischplatten notwendig und dient dem Schutz der Glasoberfläche der Tischplatte. Höhe einstellen festziehen Fixierring lösen festziehen aufkleben* 2. Montage an den Schreibtisch 2a.
  • Page 5 2b. Montage im Tischloch Demontieren Sie die Tischklemme wie abgebildet. Gummipad Montieren Sie die Grundplatte an der Tischklemme mit den Schrauben (diese wurden zuvor entfernt). Beachten: min. Lochdurchmesser = 10mm max. Lochdurchmesser = 70mm Fixierschraube Fixierschraube durch das Tischloch durchführen und in die Grundplatte einschrauben. Fixierschraube fest anziehen. English Deutsch...
  • Page 6 3. Anbringung der Frontplatte an den Bildschirm Frontplatte an den Halterarm montieren BEACHTEN: minimales Bildschirmgewicht: 2,5 Kg maximales Bildschirmgewicht: 9 Kg · Wählen Sie die zu Ihrem Monitor passenden Schrauben. · Montieren Sie die Frontplatte am Monitor. · Fixieren Sie die Frontplatte mit Hilfe von den dazugehörigen Schrauben. Ziehen Sie alle Schrauben nach.
  • Page 7 4. Montage des Grundgerüstes (inkl. Bildschirm) Fixierring Grundgerüst auf den Befestigungsstab aufstecken und nach unten schieben bis das Grundgerüst den Fixierring erreicht. festziehen Fixiergriff Beachten: Bei Platzmangel kann der Fixiergriff ausgezogen werden. English Deutsch...
  • Page 8 5 (a). Gewichtsausgleich einstellen Schritt 1: Kontermutter entfernen Entfernen Sie die Kontermutter mit Hilfe eines Schraubenziehers. English Deutsch...
  • Page 9 5 (b). Gewichtsausgleich einstellen Schritt 2: Klemmschraube einstellen. Kleiner Großer Bildschirm Bildschirm ACHTUNG: Gewichtsausgleicheinstellung nur nach der Bildschirmmontage durchführen! In diesem Arbeitsschritt darf ausschließlich nur mit dem Inbusschlüssel gearbeitet werden! Bitte halten Sie das Gelenk während Sie die Gewichtsausgleicheinstellung durchführen. Verwenden Sie den passenden Inbusschlüssel.
  • Page 10 5 (c). Gewichtsausgleich einstellen Schritt 3: Kontermutter einsetzen Nach der Gewichtseinstellung, setzen Sie die Kontermutter wieder ein und ziehen diese bis zum Anschlag an. BITTE BEI DER SPÄTEREN DEMONTAGE DES BILDSCHIRMS DARAUF ACHTEN, DASS SICH DER HALTERARM BEI DER ABNAHME DES MONITORS OBEN BEFINDET! W A R N U N G ! Achtung: Der Arm kann aufgrund der Gasdruckfeder nach oben schnellen! Durch die Nicht-Beachtung des Hinweises kann es zu Verletzungen führen.
  • Page 11 6. Kabelführung FO LD 3 DU ST CA TC HE Schließen Sie die Kabel an Ihrem Fernseher an und führen Sie die Kabel durch die Führungsschiene. ACHTUNG: Auf genügend Kabellockerung achten, damit das Schwenken der Halterung nicht beinträchtigt wird. English Deutsch...
  • Page 12 7. Einstellungen / Ausrichtung Ziehen Sie die Schrauben an bis das Display fixiert ist. +90° 40° festziehen 180° 360° Fertig Die Tischhalterung kann um 180° geschwenkt und um 360° gedreht werden. Wartung • Prüfen Sie in regelmäßigen Abständen (mindestens alle drei Monate), ob alle Schrauben an dem Produkt fest angezogen sind.
  • Page 13 Please check BEFORE installation distance between mounting holes on your display! VESA Mounting holes Vertical / Perpendicularly Horizintally Display back This wall mount supports the following distance between holes: 75mm, 100mm Horizontally 75mm, 100mm Vertical / Perpendicularly 2,5kg TS2911 75x75 (5,5lbs) (19.8lbs) 100x100...
  • Page 14 NOTE: Read the entire instruction manual before you start installation and assembly. WARNING • Do not begin the installation until you have read and understood all the instructions and warnings contained in this installation sheet. If you have any questions regarding any of the instructions or warnings, please contact your local distributor.
  • Page 15: Component Checklist

    Component Checklist IMPORTANT: Ensure that you have received all parts according to the component checklist prior to installation. If any parts are missing or faulty, telephone your local distributor for a replacement. desk clamp Frontplate (x1) adapter bracket assembly (x1) assembly (x1) pole (x1) Rubberpad, self-adhesive(x1)
  • Page 16 1. Installing the Pole and the Desk Clamp Assembly The adhesive bonding of the rubber pad is normally necessary only if it is a glas-topped table. It serves to protect the glas surface of the tabletop. Adjust height tighten Fixing ring loosen tighten stick on*...
  • Page 17 2. Attaching to the Desk 2b. Hole Installation Disassemble the desk clamp assembly and select the right components for using hole installation. rubber pad Re-install the base plate with three retained attach screws, then tighten securely. Note: min. hole diameter = 10mm max.
  • Page 18 3. Installing the Adapter Bracket Mount the front plate on the holder arm. NOTE: minimal display weight: 2,5 Kg maximal display weight: 9 Kg Screw the adapter bracket assembly onto the display. Tighten all screws but do not over tighten. English Deutsch...
  • Page 19 4. Installing the Adapter Bracket Assembly (attached display) Insert the adapter bracket Fixing ring assembly (attached display) into the pole until it touches the collar. tighten adjust handle Note: Plastic handle can be pulled out due to a limited amount of space. English Deutsch...
  • Page 20 5 (a). Tension Adjustment Step 1: Locknut removing Remove the lock nut using a screwdriver. English Deutsch...
  • Page 21 5. (b). Tension Adjustment Step 2: Adjusting the clamping screw Small TV Big TV WARNING: Perform the tension-balance adjustment only after the screen assembly! This operation must be carried out only with the Allen key! Please keep the arm level during tension adjustment. Use a proper Allen key to slightly loosen or tighten the adjustment screw according to the display weight.
  • Page 22 5 (c). Tension Adjustment Step 3: Insert Locknut After the tension adjustment, set the lock nut again and tighten it until it stops. DURING THE LATER REMOVING OF THE DISPLAY MAKE SURE THE FRONT ARM IS ON TOP BEFORE TAKING OFF THE DISPLAY! W A R N I N G ! Attention: The arm can shoot up upwards because of the gas pressure spring! If you don't pay attention you can be injured.
  • Page 23: Cable Management

    6. Cable Management FO LD 3 DU ST CA TC HE Connect the cables to the display, and press the cable cover inward to route the cables through the space. Note: Leave slack in the cable for arm movement. English Deutsch...
  • Page 24 7. Adjustment Tighten the screw until the display angle is fixed. +90° 40° tighten 180° 360° Done Adjust to the desired position or tilt. Maintenance • Check that the bracket is secure and safe to use at regular intervals(at least every three months). •...
