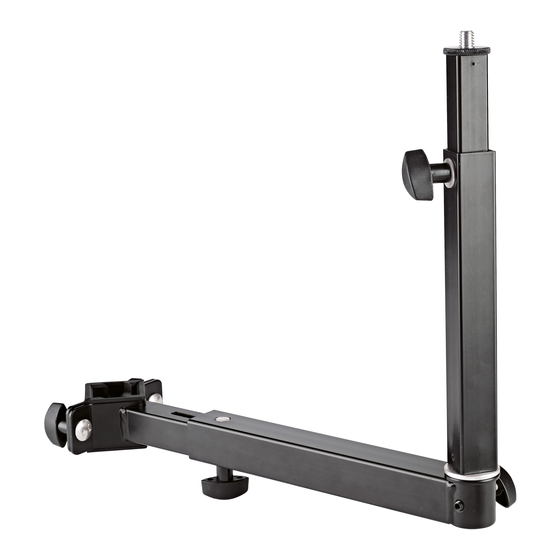

18807 Universalhalter
BESTIMMUNGSGEMÄSSER GEBRAUCH
- Haltebügel zur Befestigung von Zubehör* an den
- »Omega«-Keyboardtischen (18810, 18820) sowie den
- Klapptischen (18950, 18953)
MERKMALE & FÄHIGKEITEN
- Stufenlos einstellbar in Höhe, Abstand und Ausrichtung (360°)
- Die Befestigung erfolgt an einem der Standbeine des Keyboardstativs
- Anschlussgewinde 3/8" bzw. 5/8" (Adapter); Gewicht 1,61 kg
* Zubehör: Notenablage (18805), Adapter für Bildschirme (19685),
* iPad-Stativhalter (z.B. 19712), Tablet-PC-Stativhalter (19742, 19790, 19795)
* Mikrofonschwenkarme (z.B. 211), Schwanenhälse (z.B. 223)
Vielen Dank, dass Sie sich für dieses Produkt entschieden haben. Diese Anleitung informiert
Sie über alle wichtigen Schritte bei Aufbau und Handhabung. Wir empfehlen, sie auch für den
späteren Gebrauch aufzubewahren.
SICHERHEITSHINWEISE
- Sichtprüfung vornehmen: beschädigte Bauteile dürfen nicht eingesetzt
- werden - bzw. erst nach einer qualifizierten Reparatur oder einem Austausch.
- Grundsätzlich auf feste und ordnungsgemäße Verschraubungen achten.
- Beachten Sie die Angaben der Aufbauanleitung, insbesondere die
- ordnungsgemäße Verwendung der Ausgleichsadapter d bei den
- Klapptischen 18950 und 18953
- Der Klemmwinkel c darf nur mit Schlitzen nach unten montiert werden.
- Beim Ändern der Einstellungen (Höhe, Richtung, Abstand) ist stets auf die
Sicherheit der Traglast zu achten oder diese ggf. vorher zu entfernen.
- Beachten Sie die Sicherheitshinweise des verwendeten Keyboardstativs

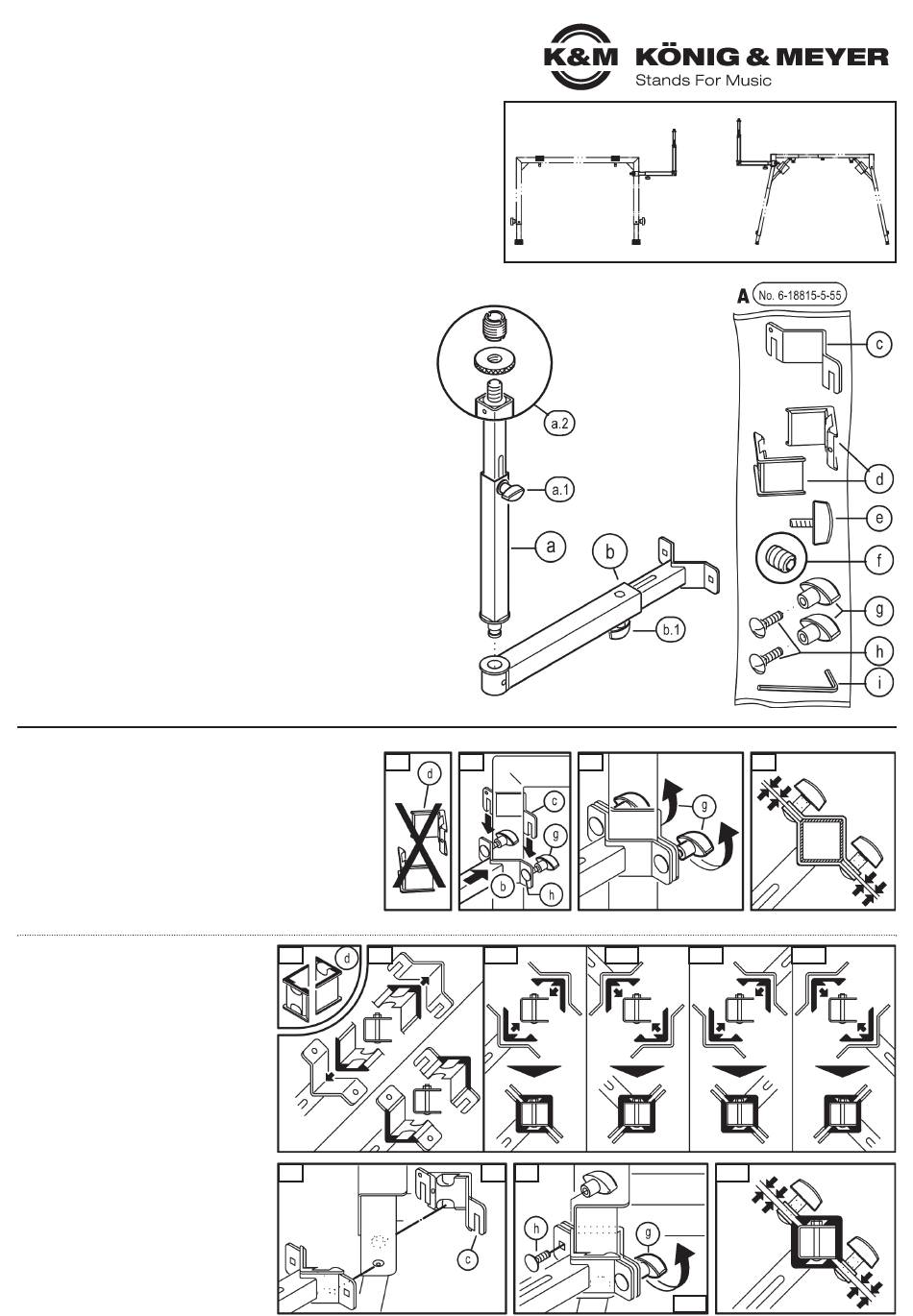

AUFBAUANLEITUNG
1. EINSATZBEREICH
1.1/1.2 Keyboard-Tisch »Omega« 18810/18820 - OHNE Ausgleichsadapter d
1.3/1.4 Keyboard-Klapptisch 18950/18953 - MIT Ausgleichsadapter d
2. BESTANDTEILE
Bitte Sichtprüfung vornehmen, ob alle Teile vorhanden und soweit
erkennbar in Ordnung sind, insbesondere die Schraubverbindungen.
a Stand-/Auszugrohr + a.1 Klemmmutter M6 für Höheneinstellung
+ a.2 Anschlußgewinde 3/8", Rändelscheibe,
+ a.2 Reduzierung 5/8"
b Ausleger-/Vestellrohr + b.1 Klemmmutter M6 für Abstandseinstellung
ZUBEHÖRBEUTEL A (6-18815-5-55)
c Klemmwinkel mit Schlitzen
d 2x Ausgleichsadapter für 18950/53
e Klemmschraube M6 x 17 mm
3. BEFESTIGUNG AM KEYBOARDSTÄNDER
Befestigung am Keyboardtisch »Omega« 18810 und 18820
Der Universalhalter kann an beiden seitlichen Standrohren befestigt
werden.
3.1 Die Ausgleichsadapter d werden nicht benötigt: bitte aussortieren.
3.2 Schloßschrauben M6 x 20 mm h durch die Vierkantlöcher des
3.2 Auslegerrohrs b stecken und beide Klemmmuttern g kurz
3.2 aufschrauben. Winkel des Auslegerrohrs b an das Standrohr
3.2 des »Omega« halten und den losen Klemmwinkel mit
3.2 Schlitzen c von oben über die Schrauben schieben.
3.3 Beide Klemmmuttern g nun festziehen.
3.4 Der Klemmspalt zwischen den angezogenen Winkeln muss
3.4 gleich groß sein.
Befestigung an K&M-Klapptischen
18950 und 18953
Wir empfehlen zwei Personen zur Montage.
Für die Montage eignen sich alle vier Tischecken.
VORBEREITUNG:
3.5 Beide Ausgleichsadapter d werden benötigt:
3.5 bitte bereitlegen.
3.6 Beide Ausgleichsadapter d wie dargestellt in
3.6 die jeweiligen Winkel clipsen:
3.6 WICHTIG: beide Adapter müssen wegen der
3.6 Schraubenköpfe entsprechend positioniert
3.6 werden. Siehe Fig. 3.6.1-4 (von oben gesehen)
3.7 Klemmwinkel mit Schlitzen c:
3.7 IMMER mit Schlitzen nach unten einbauen
MONTAGE:
3.8 Die vorbereiteten Winkel am gewünschten Bein
3.8 des Klapptisches anlegen (s. 3.6 - Freima-
3.8 chungen der Ausgleichsadapter d beachten).
3.9 Beide Schloßschrauben h zuerst durch die
3.9 Vierkantlöcher des Winkels am Auslegerrohr b
3.9 schieben - anschließend durch die Schlitze
3.9 des Kemmwinkels c.
3.10 Klemmmuttern g aufbringen und festziehen.
3.11 Der Klemmspalt zwischen den angezogenen
3.11 Klemmwinkeln muss beidseitig gleich groß sein.
f Gewindestift M6 x 8 mm, SW3
g 2x Klemmmutter M6, 33 mm breit
h 2x Schloßschraube M6 x 20 mm
i Inbusschlüssel SW3
3.1
3.2
3.5 3.6
3.8
1. EINSATZBEREICH
1.1 - K&M 18810
1.1 -»Omega«
1.2 - K&M 18820
1.2 - »Omega Pro«
2. BESTANDTEILE
3.2 3.3
3.6.1
3.7 3.9
18807
Universal-
halter
1.3 - K&M 18950
1.1
1.4 - K&M 18953
1.2 -
3.4
3.6.2 3.6.3
3.11
3.10
-Key.-Klapptisch
Stage-Klapptisch
3.6.4
