2. Abaisser les quatre pieds de nivellement ensemble, pour
établir l'aplomb de l'appareil à la hauteur adéquate.
A

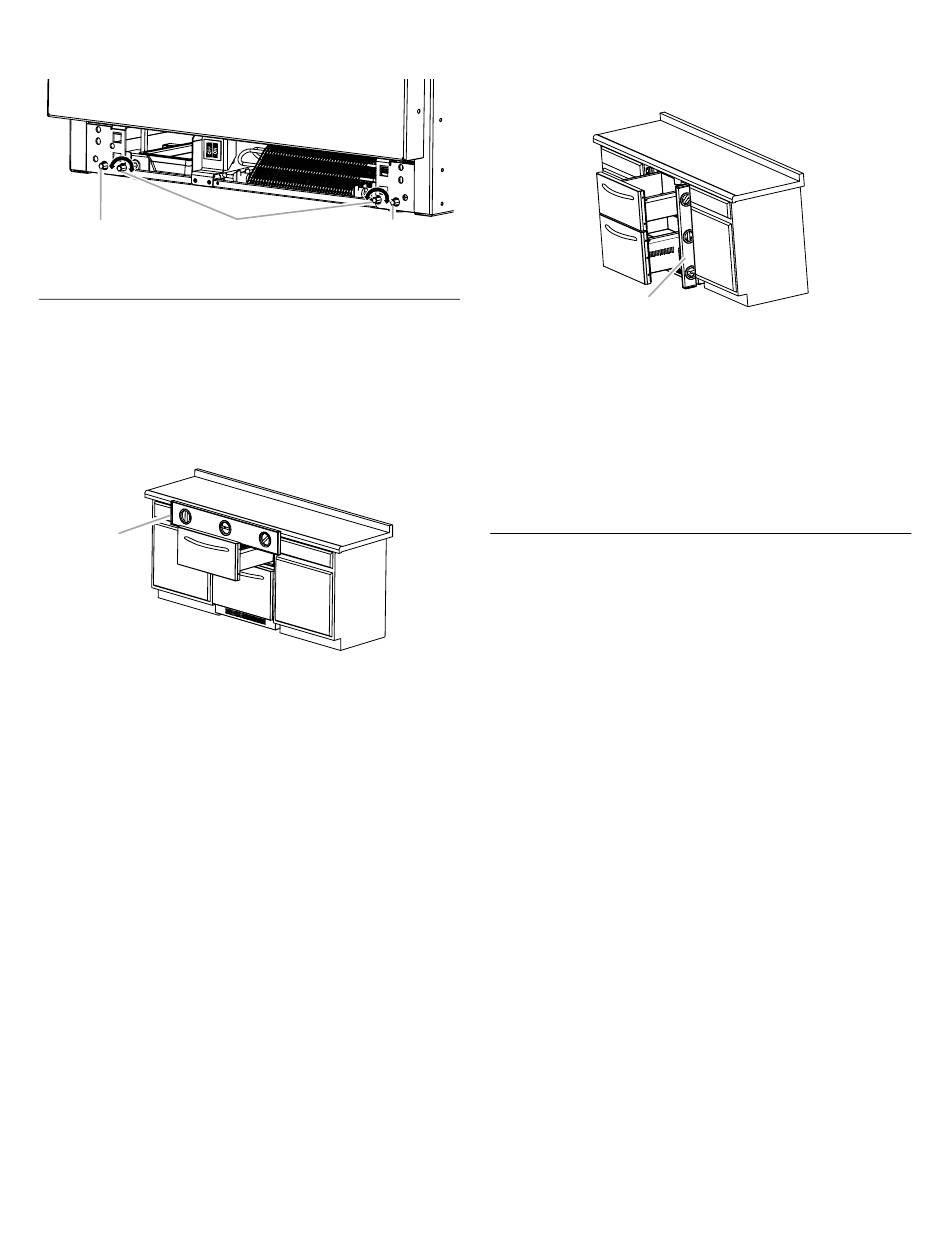

A. Boulon de réglage de l'aplomb - arrière
B. Boulon de réglage de l'aplomb - avant
Réglage de l'aplomb des tiroirs réfrigérés
IMPORTANT : Style 2–Overlay : S'assurer d'installer les
panneaux décoratifs de tiroir personnalisés avant de régler
l'aplomb des tiroirs réfrigérés. Voir "Installation des panneaux de
tiroir personnalisés - série Overlay".
1. Ouvrir le tiroir supérieur; placer un niveau en travers du tiroir
supérieur - voir l'illustration. Déterminer s'il y a une inclinaison
vers la droite ou vers la gauche.
A
A. Contrôle de l'aplomb de
l'appareil (gauche-droite)
2. À l'aide des boulons de réglage de l'aplomb arrière et avant,
ajuster la caisse des tiroirs réfrigérés jusqu'à l'obtention de
l'aplomb de l'appareil (gauche-droite). Voir "Déploiement des
pieds de nivellement".
REMARQUE : L'ajustement des boulons de réglage de
l'aplomb avant et arrière abaissera ou soulèvera le côté de la
caisse des tiroirs réfrigérés.
3. Enlever le niveau et fermer le tiroir supérieur. Contrôler
l'espace entre le sommet du tiroir et le plan de travail. Si
l'espace est inférieur à ³⁄₈" (9,5 mm), rétracter uniformément
les quatre pieds de nivellement, et contrôler l'aplomb de
nouveau.
30
B
A
4. Ouvrir les deux tiroirs, de moins de 50 pour cent. Placer le
niveau contre le bord latéral des tiroirs - voir l'illustration.
Déployer ou rétracter les pieds de nivellement jusqu'à ce que
les côtés des tiroirs réfrigérés soient d'aplomb.
A
A. Contrôle de l'aplomb
(avant-arrière)
5. Enlever le niveau et fermer les tiroirs. Contrôler de nouveau
l'espace entre le sommet du tiroir et le plan de travail. Si
l'espace est inférieur à ³⁄₈" (9,5 mm), rétracter uniformément
les quatre pieds de nivellement, et contrôler l'aplomb de
nouveau.
REMARQUE : Ne pas oublier de contrôler de nouveau
l'horizontalité du tiroir supérieur.
6. Vérifier que les quatre pieds de nivellement reposent sur le
sol et soutiennent tout le poids des tiroirs réfrigérés.
Fixation des brides de montage aux
placards adjacents
IMPORTANT : Pour éviter d'endommager les placards ou le plan
de travail, s'assurer d'assujettir les brides de montage aux
placards adjacents.
1. Centrer la caisse des tiroirs réfrigérés dans l'espace
d'installation.
2. Sortir le tiroir supérieur suffisamment pour atteindre les brides
de montage.
REMARQUE : Ne pas tirer le tiroir de plus de 50 pour cent.
3. Utiliser les brides de montage supérieures comme guides;
prépercer deux trous de ¹⁄₈" (3,18 mm) à travers les brides de
montage (pour chaque côté) et dans les placards adjacents.
Veiller à percer au moins deux trous par bride.
REMARQUE : Vérifier le bon aplomb des tiroirs réfrigérés
avant d'assujettir les brides de montage supérieures.
