Outillage et pièces
OUTILLAGE NÉCESSAIRE :
Rassembler les outils et pièces nécessaires avant de commencer
l'installation.
Lire et suivre les instructions fournies avec les outils
mentionnés ici.
Perceuse manuelle ou
électrique (convenablement
reliée à la terre)
Foret de ¹⁄₈"
Clé à douille de ⁵⁄₁₆"
Outils additionnels nécessaires pour Style 2 : Overlay
(seulement) :
Ciseaux
Crayon
PIÈCES NÉCESSAIRES Style 2 : Overlay (seulement) :
Panneaux de tiroir décoratifs personnalisés — Voir "Style 2 :
Panneaux de tiroir personnalisés - série Overlay".
Quincaillerie
Vis à tête bombée n° 8 x ¹⁄₂" (12) - option
PIÈCES FOURNIES :
Vis à tête bombée
n° 8 x ¹⁄₂" (16)
Style 2 : Panneaux de tiroir personnalisés -
série Overlay
Si vous prévoyez installer des panneaux personnalisés en bois,
vous devrez les créer vous-même ou consulter un ébéniste ou
menuisier qualifié. Voir le dessin des dimensions pour les
spécifications des panneaux.
IMPORTANT :
L'épaisseur du panneau décoratif doit être de ³⁄₄"
(19,05 mm).
Le poids de chaque panneau décoratif ne doit pas
dépasser 10 lb (4,5 kg).
Un panneau décoratif de poids supérieur au poids
recommandé risque de faire subir des dommages aux
tiroirs réfrigérés.
Respecter les dimensions indiquées pour la hauteur des
panneaux décoratifs. Si la dimension de la hauteur est
supérieure à la valeur recommandée, les tiroirs réfrigérés,
les placards et/ou le plan de travail pourraient subir des
dommages.
La largeur du panneau décoratif peut varier en fonction
de la largeur de l'espace d'installation de la caisse.
†®TORX est une marque déposée de Textron Innovations Inc.
24

EXIGENCES D'INSTALLATION

Mètre-ruban
Niveau
Tournevis Phillips
®†
Tournevis T30 TORX
Ruban adhésif de masquage
Brides de montage (4)

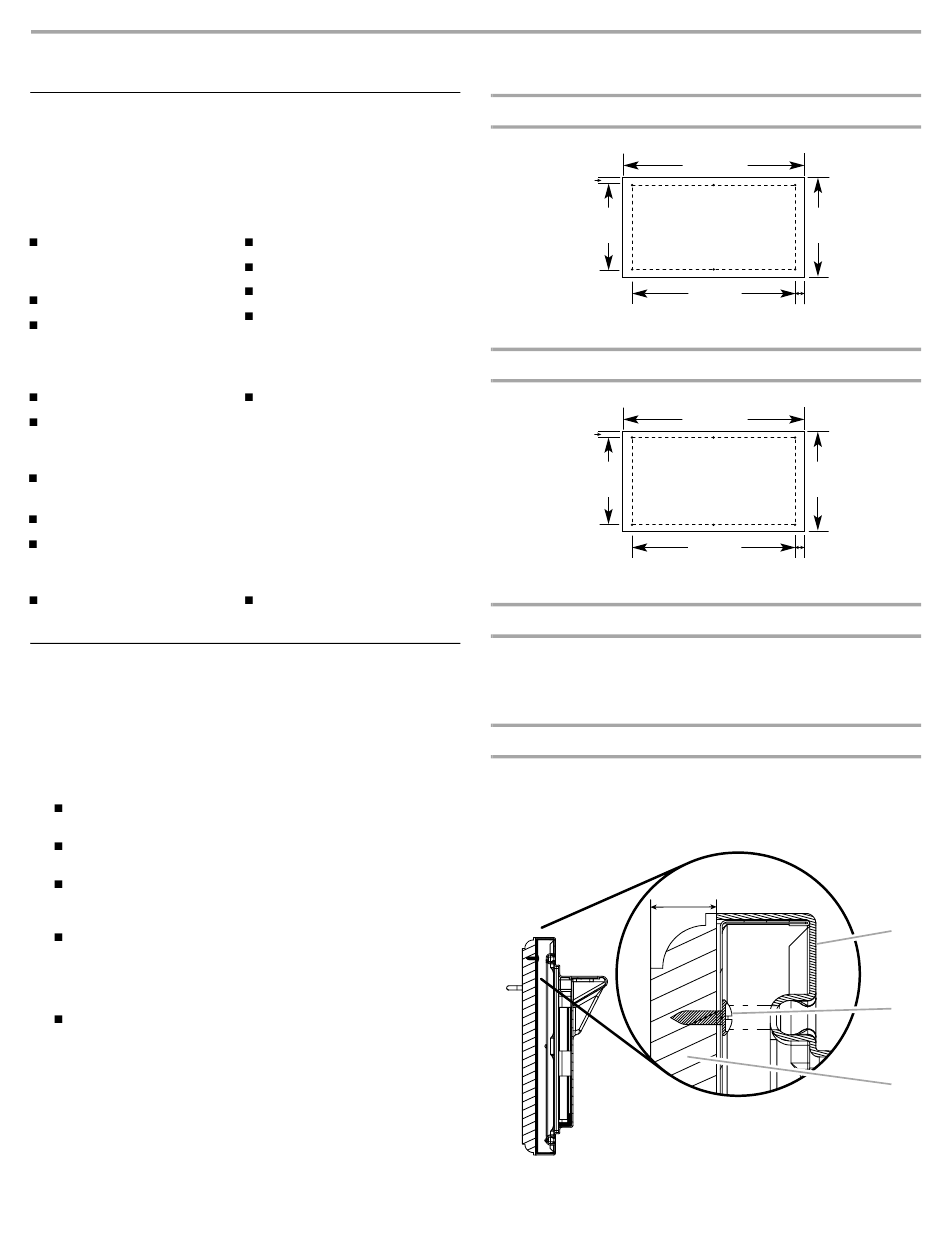

Dimensions du panneau décoratif du tiroir supérieur
1,25"
(3,2 cm)
10,5"
(26,7 cm)
Dimensions du panneau décoratif du tiroir inférieur
⁷⁄₈
"
(2,2 cm)
14,5"
(36,8 cm)
Panneaux plats
On peut réaliser un panneau plat personnalisé d'épaisseur
inférieure à ³⁄₄" (19,05 mm); dans ce cas, on doit lamifier le
panneau sur une plaque de ³⁄₄" (19,05 mm) de contreplaqué ou
aggloméré MDF.
Panneaux à relief
On peut réaliser un panneau personnalisé à relief. Veiller à
maintenir l'épaisseur de ³⁄₄" (19,05 mm) dans les zones de la
façade de tiroir recevant les vis de montage.
Fixation du panneau en relief
(19,05 mm)
A. Façade du tiroir
B. Vis à tête bombée nº 8 x
C. Panneau décoratif
26,5"
(67,4 cm)
12,7"
(32,2 cm)
23,5"
(59,7 cm)
1,5"
(3,8 cm)
26,5"
(67,4 cm)
16,5"
(42,0 cm)
23,5"
(59,7 cm)
1,5"
(3,8 cm)
³⁄₄
"
¹⁄₂
"
A
B
C
