Table of Contents

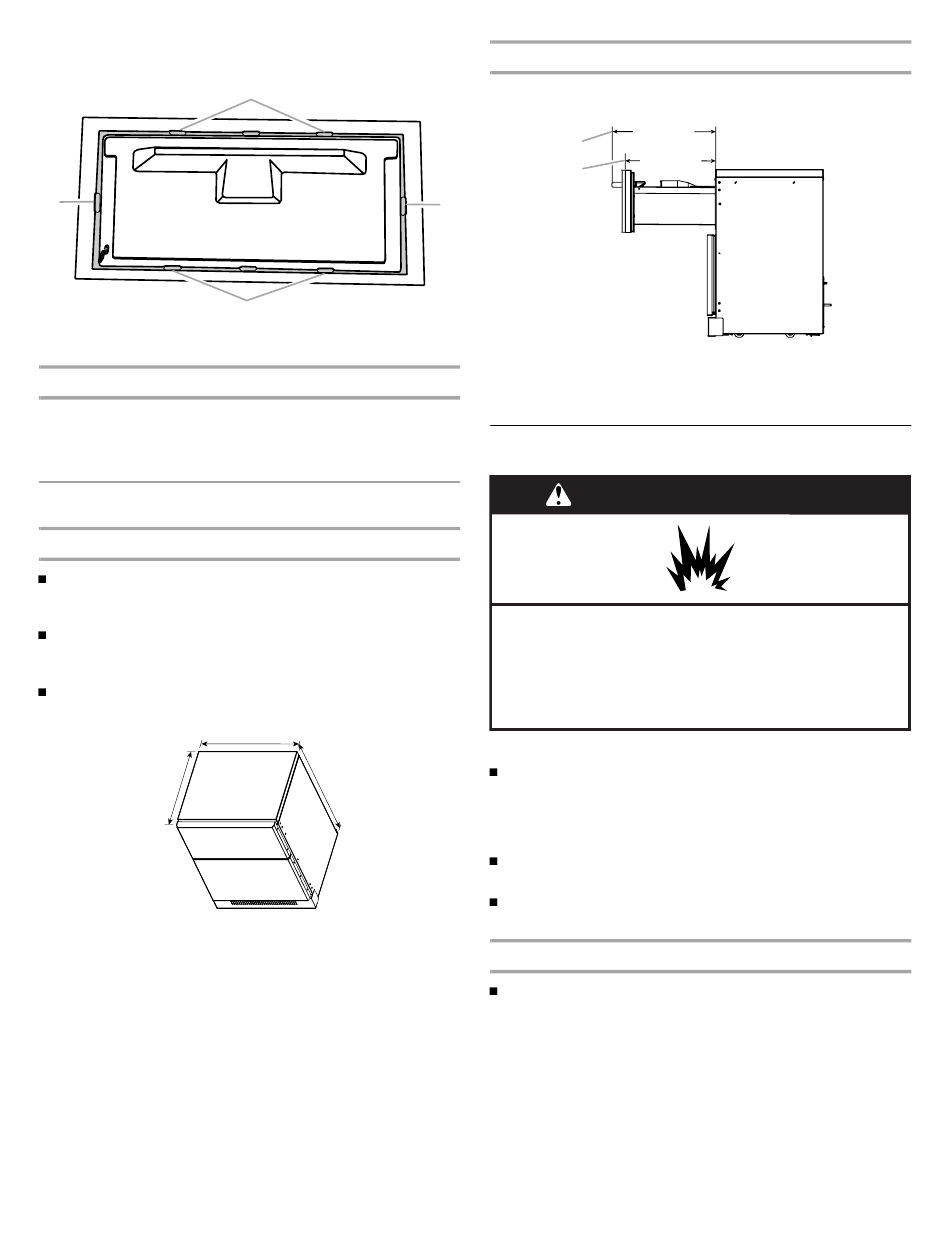

Emplacements des vis à tête bombée nº 8 x ¹⁄₂" de la
façade de tiroir
A
A. Emplacements prépercés des vis de montage
Quincaillerie (facultatif)
On peut installer à ce point les poignées fournies par le client.
Lors de l'installation des pièces de quincaillerie, veiller à ce que
les vis de fixation soient encastrées dans la face arrière des
panneaux.

Dimensions du produit

Styles 1 et 2 : Standard et Overlay
Les dimensions de hauteur sont illustrées avec les pieds de
nivellement déployés à la hauteur minimum de ¼" (6,35 mm)
sous les tiroirs réfrigérés.
Lorsque les pieds de nivellement sont totalement déployés
de 1" (25 mm) sous les tiroirs réfrigérés, ajouter ¾"
(19,05 mm) à la hauteur totale.
La longueur du cordon d'alimentation est de 60" (152,4 cm).
23,5"
(59,6 cm)
A
A
26,7"
(67,9 cm)
34,0"
(86,3 cm)
Dimensions avec tiroir ouvert
Les dimensions varient en fonction du modèle - voir l'illustration.
A
B
A
A. Style 1 : Standard
B. Style 2 : Overlay - Les mesures n'incluent pas la
dimension du panneau personnalisé de ¾"
(19,05 mm) ou la quincaillerie facultative

Exigences d'emplacement

AVERTISSEMENT
Garder les matières et les vapeurs inflammables, telle
que l'essence, loin des tiroirs réfrigérés.
Le non-respect de cette instruction peut causer
un décès, une explosion ou un incendie.
REMARQUES :
Lorsqu'on souhaite placer les tiroirs réfrigérés en
affleurement avec la façade des placards inférieurs, enlever
toutes les moulures et plinthes à l'arrière de l'ouverture. Voir
"Dimensions du produit" et "Dimensions de l'ouverture (pour
les deux styles)" plus loin dans cette section.
On recommande de ne pas installer les tiroirs réfrigérés près
d'un four, d'un radiateur ou de toute autre source de chaleur.
Ne pas installer les tiroirs réfrigérés en un endroit où la
température pourrait descendre en-dessous de 55°F (13°C).
Dimensions de l'ouverture (pour les deux styles)
Les dimensions de hauteur sont illustrées avec les pieds de
nivellement déployés à la hauteur minimum de ¼" (6,35 mm)
sous les tiroirs réfrigérés.
REMARQUE : Lorsque les pieds de nivellement sont
totalement déployés de 1" (25 mm) au-dessous des tiroirs
réfrigérés, ajouter ¾" (19,05 mm) à la hauteur totale. Voir
"Dimensions du produit".
20,9"
(53,1 cm)
18,2"
(46,2 cm)
Risque d'explosion
25
