3. Avec un tournevis Phillips et deux vis, fixer le tiroir sur les
glissières.
4. Rebrancher le câblage du côté gauche du tiroir (tiroir
supérieur seulement). Voir "Dépose des tiroirs" plus tôt dans
cette section.
IMPORTANT : Si on ne rebranche pas le câblage, il ne sera
pas possible d'ajuster les réglages de température. Voir la
section "Ajustement des commandes" dans le Guide
d'utilisation et d'entretien.
5. Répéter le processus pour l'autre tiroir.

Installation des brides de montage

IMPORTANT :
Installer deux brides de montage (supérieure et inférieure) sur
les deux côtés de la caisse des tiroirs réfrigérés. Les brides
de montage assujettissent l'appareil placards adjacents.
Si les brides de montage ne sont pas assujetties aux placards
adjacents, l'appareil pourrait sortir de l'espace d'installation
lors de l'ouverture du tiroir supérieur ou inférieur.
La bride de montage comporte un décalage. Lors de
l'installation des brides de montage, s'assurer de placer le
décalage contre les placards adjacents.
1. Commencer l'installation (de chaque côté) aux trous
prépercés pour les brides de montage supérieures.
REMARQUE : Le ruban adhésif isolant recouvre les trous
prépercés supérieurs pour les brides de montage
supérieures. Ne pas retirer le ruban adhésif isolant lors de
l'installation des brides de montage supérieures.

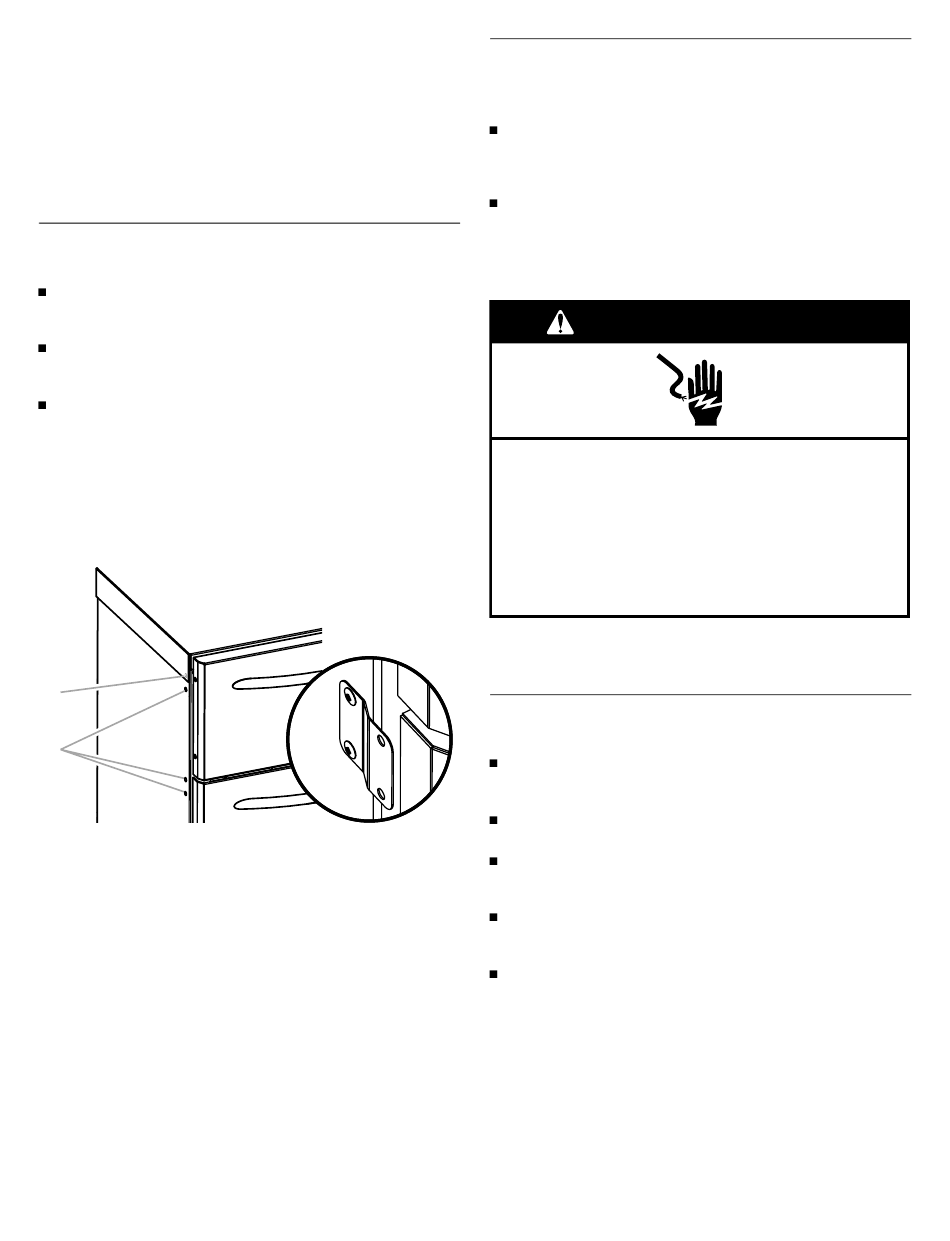

A
B
A. Le trou prépercé supérieur se
trouve sous le ruban adhésif
isolant
B. Trous prépercés
2. À l'aide d'un tournevis Phillips et d'une vis à tête bombée n° 8
x ½", visser la vis à travers le trou inférieur de la bride de
montage supérieure et dans le trou prépercé. Serrer la vis.
3. Enfoncer une vis à tête bombée à travers le ruban adhésif
isolant et dans le trou prépercé. Serrer la vis.
4. À l'aide d'un tournevis Phillips et de deux vis à tête bombée
n° 8 x ½", visser les vis à travers les trous dans la bride de
montage inférieure et dans les trous prépercés. Serrer les vis.
5. Répéter le procédé pour l'autre côté.
6. Laisser de côté les huit vis à tête bombée n° 8 x ½" restantes
pour utilisation ultérieure. Voir "Fixation des brides de
montage aux placards adjacents".
Déplacement des tiroirs réfrigérés à leur
emplacement final
IMPORTANT :
Avant de déplacer l'appareil, pour éviter de détériorer le
plancher, vérifier que les pieds de nivellement sont soulevés
(pas de contact avec le sol) le poids de l'appareil repose sur
les roulettes.
Les roulettes ne sont utilisées que pour le déplacement des
tiroirs réfrigérés et non pas comme support permanent.
1. Placer le sommet de l'emballage (carton) ou une feuille de
contreplaqué sous l'appareil. Enlever le chariot.
2. Ne pas ôter le film de protection ou l'emballage.
AVERTISSEMENT
Risque de choc électrique
Brancher sur une prise à 3 alvéoles reliée à la terre.
Ne pas enlever la broche de liaison à la terre.
Ne pas utiliser un adaptateur.
Ne pas utiliser un câble de rallonge.
Le non-respect de ces instructions peut causer
un décès, un incendie ou un choc électrique.
3. Brancher l'appareil sur une prise à 3 alvéoles reliée à la terre.
4. Pousser les tiroirs réfrigérés en ligne droite et uniformément
dans l'espace d'installation.
Déploiement des pieds de nivellement
IMPORTANT :
Les quatre pieds de nivellement doivent être en contact avec
le plancher pour supporter et stabiliser le poids total des
tiroirs réfrigérés.
Les roulettes ne sont utilisées que pour le déplacement des
tiroirs réfrigérés et non pas comme support permanent.
Pour éviter d'endommager la caisse ou le plan de travail de
l'appareil, ne pas exercer un couple de plus de 50" - lb
(58 cm - kg) sur les pieds de nivellement.
Lors du réglage des pieds, veiller à ce que l'espace entre le
tiroir supérieur et le bord inférieur du plan de travail soit de
³⁄₈" (9,5 mm) minimum.
Style 2 : Overlay—S'assurer d'installer les panneaux
décoratifs personnalisés sur les tiroirs avant d'ajuster
l'aplomb des tiroirs réfrigérés. Voir "Style 2 : Installation des
panneaux de tiroir personnalisés - série Overlay".
1. Avec une clé à douille de ⁵⁄₁₆", faire tourner les boulons de
réglage de l'aplomb de part et d'autre des tiroirs réfrigérés
vers la droite (sens horaire) jusqu'à ce que les pieds de
nivellement supportent le poids des tiroirs réfrigérés.
29
