Gima SIGMA Manual

F.o. oto-ophthalmoscope
Hide thumbs Also See for SIGMA:
Table of Contents
  • Preparazione Dell'apparecchio
  • Trasporto E Stoccaggio
  • Intended Use
  • Setting up the Product
  • Applicable Standards
  • Transport and Storage
  • Usage Prévu
  • Configuration de L'instrument
  • Nettoyage Manuel
  • Avertissements Et Précautions
  • Transport Et Stockage
  • Bestimmungsgemäße Verwendung
  • Manuelle Reinigung
  • Transport und Lagerung
  • Instrucciones de Uso
  • Uso Previsto
  • Advertencias y Precauciones
  • Transporte y Almacenamiento
  • Transporte E Armazenamento
  • Instrukcja Użytkowania
  • Montaż Produktu
  • Transport I Przechowywanie

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 9

Quick Links

Download this manual
PROFESSIONAL MEDICAL PRODUCTS

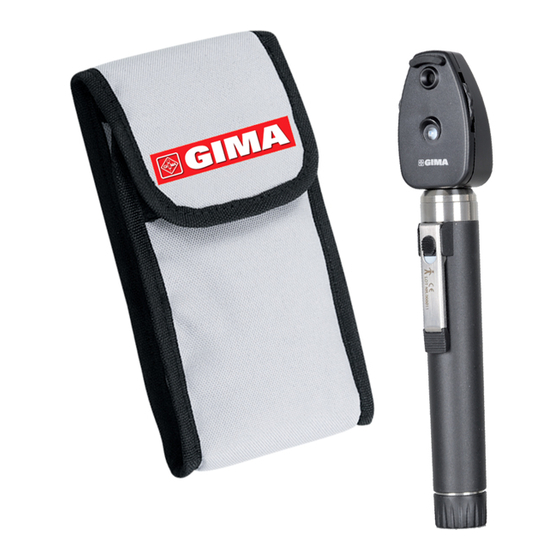

OTO-OFTALMOSCOPIO F.O. SIGMA
SIGMA F.O. OTO-OPHTHALMOSCOPE
OTO-OPHTALMOSCOPE À F.O. SIGMA
FASEROPTIK OTOSKOP-OPHTHALMOSKOP- SIGMA
OTO-OFTALMOSCOPIO F.O. SIGMA
OTO - OFTALMOSCÓPIO F.O. SIGMA
OTO-OFTALMOSKOP SIGMA F.O
SIGMA F.O. OTO-OFTALMOSCOP
ΩΤΟ-ΟΦΘΑΛΜΟΣΚΟΠΙΟ ΟΠΤΙΚΗΣ ΙΝΑΣ SIGMA
SIGMA
È necessario segnalare qualsiasi incidente grave verificatosi in relazione al dispositivo medico da noi fornito
al fabbricante e all'autorità competente dello Stato membro in cui si ha sede.
All serious accidents concerning the medical device supplied by us must be reported to the manufacturer and
competent authority of the member state where your registered office is located.
Il est nécessaire de signaler tout accident grave survenu et lié au dispositif médical que nous avons livré au
fabricant et à l'autorité compétente de l'état membre où on a le siège social.
Jeder schwere Unfall im Zusammenhang mit dem von uns gelieferten medizinischen Gerät muss unbedingt
dem Hersteller und der zuständigen Behörde des Mitgliedsstaats, in dem das Gerät verwendet wird, gemeldet
werden.
Es necesario informar al fabricante y a la autoridad competente del Estado miembro en el que se encuentra
la sede sobre cualquier incidente grave que haya ocurrido en relación con el producto sanitario que le hemos
suministrado.
É necessário notificar ao fabricante e às autoridades competentes do Estado-membro onde ele está sediado
qualquer acidente grave verificado em relação ao dispositivo médico fornecido por nós.
Należy poinformować producenta i kompetentne władze danego Kraju członkowskiego o każdym poważnym
wypadku związanym z wyrobem medycznym naszej produkcji.
Orice accident grav produs, privitor la dispozitivul medical fabricat de firma noastră, trebuie semnalat pro-
ducătorului și autorității competente în statul membru pe teritoriul căruia își are sediul utilizatorul.
Σε περίπτωση που διαπιστώσετε οποιοδήποτε σοβαρό περιστατικό σε σχέση με την ιατρική συσκευή που σας
παρέχουμε θα πρέπει να το αναφέρετε στον κατασκευαστή και στην αρμόδια αρχή του κράτους μέλους στο
οποίο βρίσκεστε.
‫يجب اإلبالغ فورا عن أي حادث خطير وقع فيما يتعلق بالجهاز الطبي الذي زودنا به إلى الجهة الصانعة والسلطة املختصة في الدولة العضو‬
31528 - 31533 - 31534 - 31584
Gima S.p.A.
Via Marconi, 1 - 20060 Gessate (MI) Italy
gima@gimaitaly.com - export@gimaitaly.com
www.gimaitaly.com
Made in Pakistan
‫التي يقع فيها‬
