Emerson Elimobil Assembly Instructions

Elimobil – Ablageboard
Elimobil trolley – Storage shelf
Poste mobile Elimobil – Plateau de réception
Assembly Instructions
1
Allgemeine Hinweise
Weitere Dokumentation
beachten
Achtung!
User Manual „Gerätewagen" und
Montageanleitung „Elimobil –
Grundgestell" unbedingt beachten.
Gültigkeit
Diese Anleitung gilt für folgende Geräte-
wagen-Komponenten der Knürr AG:
– Elimobil Ablageboard starr
– Elimobil Ablageboard neigbar
Notwendiges Werkzeug
– Innensechskantschlüssel 4 mm
– Gabelschlüssel 8 mm
2
Montage

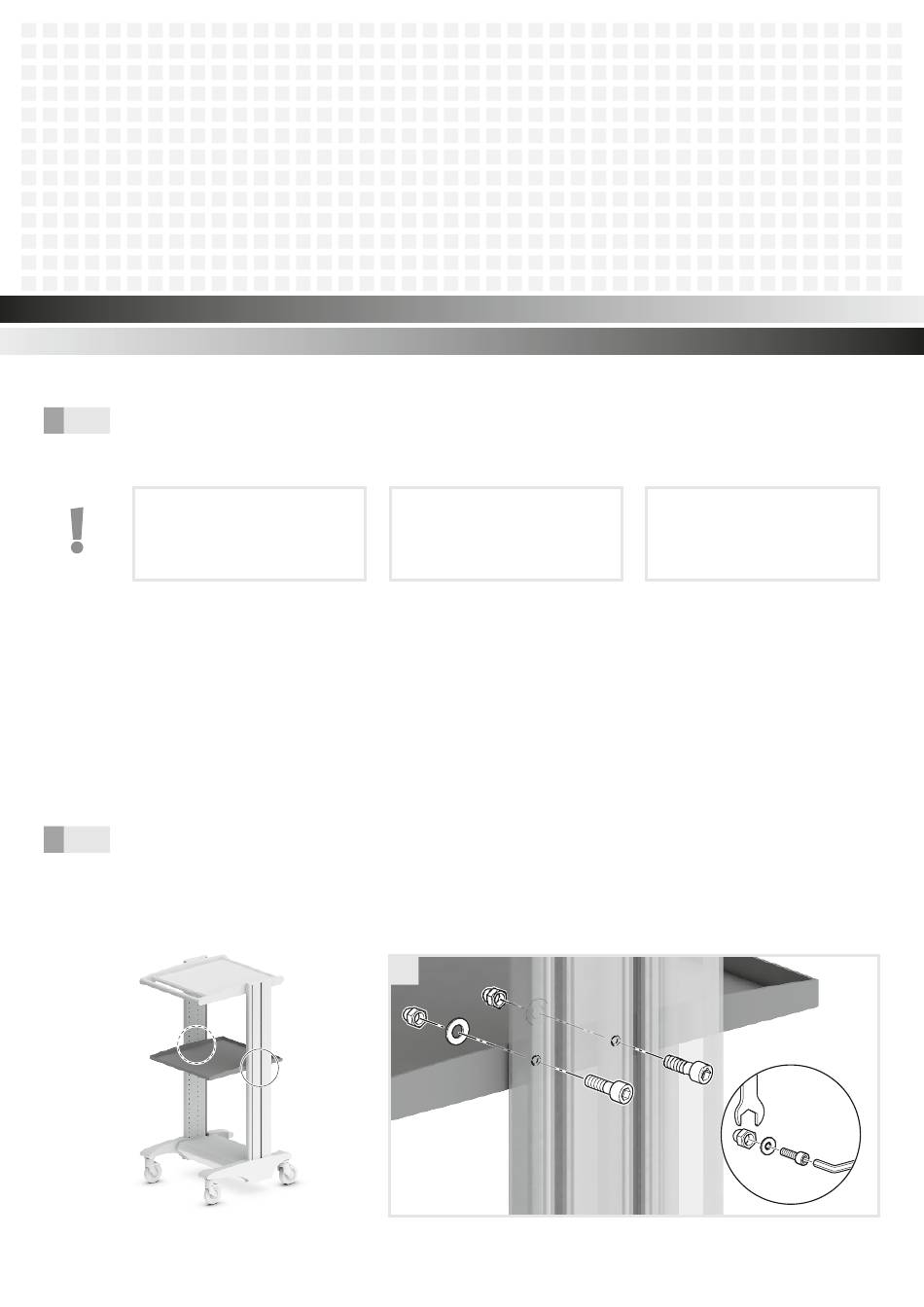

• Ablageboard in der gewünschten Höhe
montieren (Lochabstand 25 mm).
Starres Ablageboard
A

General information

Refer to the other
documentation
Warning!
See user manual entitled "Mobile
workstations" and assembly instruc-
tions "Elimobil trolley – Base frame".
Validity
These instructions apply to the following
trolley components from Knürr AG:
– Elimobil storage shelf, rigid
– Elimobil storage shelf, tiltable

Tools required

– 4 mm Allen key
– 8 mm open-ended spanner

Installation

• Fit the storage shelf at the required
height (hole spacing 25 mm).
Rigid storage shelf
A
A
■
Technical Furniture
Consignes générales
Respecter les indications
ci-dessous
Attention !
Respecter impérativement le manuel
utilisateur « Postes mobiles » et les
instructions de montage « Poste
mobile Elimobil – Châssis de base ».
Validité
Ce mode d'emploi est valable pour les
éléments de postes mobiles de Knürr AG
suivants :
– Plateau de réception fixe Elimobil
– Plateau de réception inclinable Elimobil
Outils nécessaires
– clé Allen 4 mm
– clé à fourche 8 mm
Montage
• Installer le plateau de réception à la hauteur
désirée (écartement des trous 25 mm).
Plateau de réception fixe
8
4x
4
