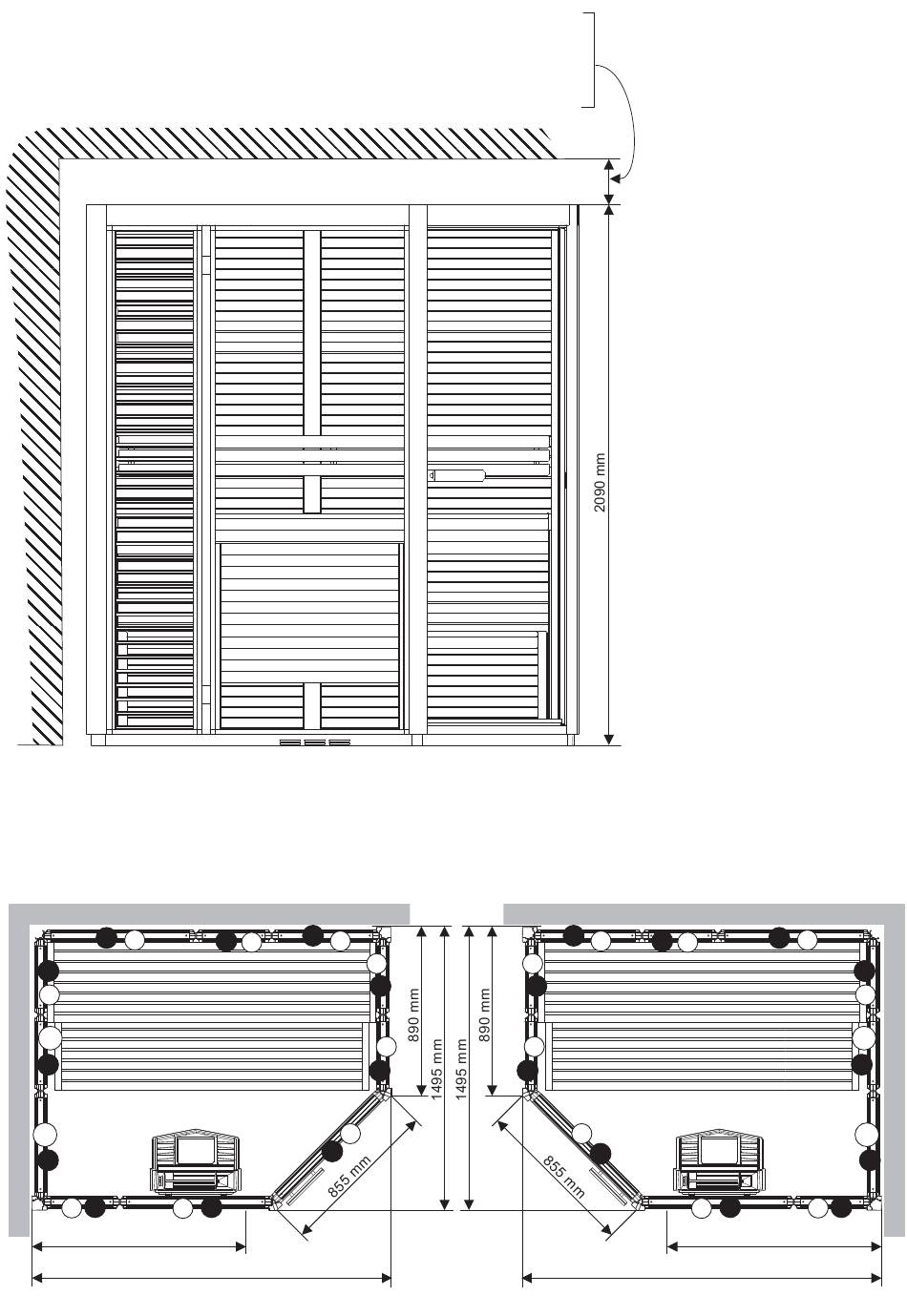

Tylo i1915 Corner Manual page 2

Layout 1
Configuration 1
Монтажная схема
W
2
W
1
11
W
10
W
G G
9 8
1290 mm
1895 mm
Min. 100 mm - Vid montering
Min. 100 mm - During assembly/installation
Mind. 100 mm -
Mini. 100 mm - Lors du montage
Мин. 100 мм При монтаже -
1
W
4
W 3
5
G
6
G
7
D
Bei Montage
W
5
G
6
G
Det här är två exempel på montering av
rummet. Det är layout 1 som visas i
monteringsanvisningen. Siffrorna visar i
vilken ordning väggarna skall monteras.
Väggarna på layouten är även märkta
med materialet. G= glas, W= Träpanel,
D= Glasdörr.
Shown here are two examples of how to
assemble the room. These assembly
and installation instructions describe the
procedure for assembling Layout 1. The
numbers indicate the order in which the
walls are to be assembled. The layout
diagrams use the following codes to
indicate materials/components: G=
glass, W= wooden panelling, D= glass
door.
Dies sind zwei Beispiele für die Montage
der Kabine. Die Montageanleitung
bezieht sich auf Layout 1. Die Ziffern
beziehen sich auf die Reihenfolge, in der
die Wände zu montieren sind. Die
Buchstaben bezeichnen das jeweilige
Wandmaterial G= Glas, W=
Holzvertäfelung, D= Glastür.
Voici deux exemples de montage de la
cabine. C'est la configuration 1 qui est
illustrée par les instructions de montage.
Les chiffres indiquent l'ordre de montage
des cloisons. Sur l'illustration, les
cloisons portent également une lettre
désignant le matériau. G = verre, W =
panneau de bois, D = porte vitrée.
Два примера монтажа комнаты. Это
монтажная схема 1, показанная в
инструкции по монтажу. Цифрами
показан порядок монтажа стен. Стенки
на монтажной схеме отмечены вместе
с материалом. G=
деревянная панель D= стеклянная
дверь.
Layout 2
Configuration 2
Монтажная схема 2
4
W 3
7
D
G
8
1290 mm
1895 mm
стекло, W=
,
W
2
W
1
11
W
10
W
G
9
