Kokido Manga RC30 User Manual

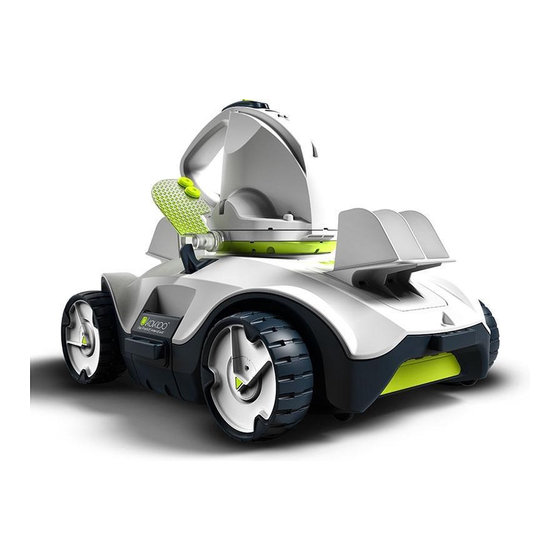

Autonomous pool robot
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

AUTOMATISCHE ZWEMBADROBOT
GEBRUIKERSHANDLEIDING
AUTONOMOUS POOL ROBOT
USER MANUAL

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Manga RC30 and is the answer not in the manual?

Questions and answers

Jasper Martin
May 7, 2025

How do you order replacement #RC30-07

0

Related Manuals for Kokido Manga RC30

Summary of Contents for Kokido Manga RC30

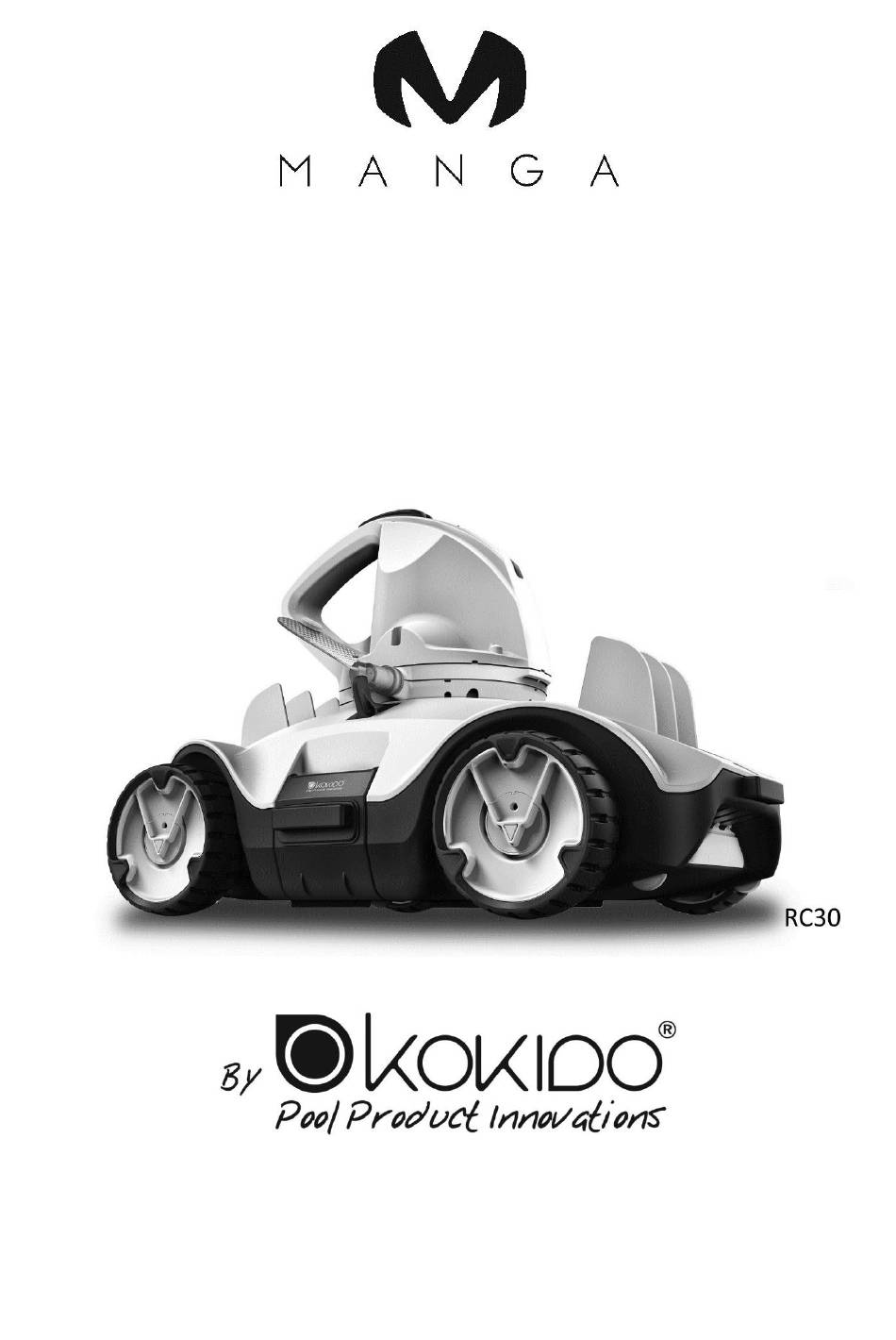

  • Page 1 AUTOMATISCHE ZWEMBADROBOT GEBRUIKERSHANDLEIDING AUTONOMOUS POOL ROBOT USER MANUAL...

  • Page 2: Table Of Contents

    INHOUDSOPGAVE VEILIGHEIDSINSTRUCTIES HOE WERKT DE ROBOT Batterij opladen Montage voor gebruik Montage van vloerwissers Aanpassen van het traject Voorbereiden van het zwembad GEBRUIK VUILOPVANG LEGEN ONDERHOUD & OPSLAG AFVOEREN VAN DE ACCU Hoe de batterij te verwijderen PROBLEEMOPLOSSING Opmerking: De foto’s en tekeningen van het product en de onderdelen in deze handleiding zijn alleen voor demonstratiedoeleinden.
  • Page 3 TABLE OF CONTENTS SAFETY WARNINGS & INSTRUCTIONS HOW THE ROBOT WORKS Charging The Battery Set-Up Before Use Floor Squeegee Assembly Adjustment of Trajectory Pool Preparation OPERATION EMPTYING THE DEBRIS COMPARTMENT MAINTENANCE & STORAGE BATTERY DISPOSAL How to remove the battery pack TROUBLESHOOTING Remark: Product/parts photos/drawings in this manual are for demonstration only.

  • Page 4: Veiligheidsinstructies

    VEILIGHEIDSINSTRUCTIES Lees en volg alle instructies in deze handleiding en op het apparaat. Het niet in acht nemen van deze instructies kan leiden tot ernstige of dodelijke verwondingen. BEWAAR DEZE INSTRUCTIES WAARSCHUWING! Dit is geen SPEELGOED. Houd de zwembadrobot en accessoires buiten bereik van kinderen.
  • Page 5 Voor het verwijderen van de batterij, zie het gedeelte “Afvoeren van de accu” verderop in deze handleiding. De accu moet veilig afgevoerd worden, in overeenstemming met lokale verordeningen of voorschriften. De zwembadrobot is uitgerust met een onderhoudsvrije, oplaadbare, lithium-ion batterij die u correct moet afvoeren.

  • Page 6: Hoe Werkt De Robot

    HOE WERKT DE ROBOT 1. Zwenkkop 2. Schuifschakelaar 3. Batterij-indicator lampje 4. Water sensors 5. Laadpoort 6. Zijflap 7. Zwenkring 8. Bovendeksel 9. Filterscherm 10. Filterafvoer 11. Zuigmond klep 12. Bumper x 2 13. Vergrendelingspin x 2 (1 pin zit vast 14.

  • Page 7: Batterij Opladen

    Batterij opladen BELANGRIJK: Laad de robot volledig op (ongeveer 5 à 6 uur) voor het eerste gebruik. WAARSCHUWING! Gebruik alleen de originele, meegeleverde adapter en laadkabel. De robot en laadpoort moeten schoon en droog zijn voor gebruik. Zorg dat de robot uitgeschakeld is door de schakelaar naar OFF te schuiven alvorens deze op te laden.

  • Page 8: Montage Voor Gebruik

    Montage voor gebruik Montage van vloerwissers Plaats alle wissers in de inkepingen aan de onderkant van de zwembadrobot. Aanpassen van het traject Vergrendelingspin De positie van de pin die de as vergrendelt bepaalt het traject dat de robot aflegt. Er zijn twee vergrendelingspinnen: de linkerpin zit vast, deze moet niet blijven zoals hij is, de stand van de rechterpin kan aangepast worden.

  • Page 9: Voorbereiden Van Het Zwembad

    Bumpers De bumpers zijn optioneel en worden in de volgende situaties gebruikt: Als de robot de neiging heeft om de omtrek van een rond zwembad te volgend (i.p.v. heen en weer te rijden) zal het bevestigen van bumpers aan de zijkant van de robot dit patroon doorbreken.
  • Page 10 het middenstuk van de drijver. Plaats het touw in de inkeping en sluit het deksel zoals afgebeeld. 2. Houd de handvat van de zwenkkop vast en bring de robot naar het wateroppervlak. Schuif de schakelaar naar ON. Het aan-/uitlampje gaat branden. 3.

  • Page 11: Vuilopvang Legen

    5. Schuif de schakelaar naar OFF Spoel de robot na gebruik af met schoon water. Gebruik GEEN afwasmiddel of ander reinigingsmiddel. OPMERKING: Om de meeste efficiënte reiniging te garanderen wordt aanbevolen om, wanneer uw zwembad behoorlijk vies is, de vuilopvang (binnenin de robot) te legen na de eerste 30 minuten, of wanneer de robot merkbaar langzamer rijdt.

  • Page 12: Onderhoud & Opslag

    LET OP! Vervang een beschadigd filterscherm onmiddellijk door een nieuw exemplaar voor het volgende gebruik. ONDERHOUD & OPSLAG Opmerking: 1. De accu loopt uit zichzelf langzaam leeg wanneer deze opgeslagen is. Zorg ervoor dat u de robot volledig oplaadt voordat u hem opbergt. 2.

  • Page 13: Afvoeren Van De Accu

    moet veilig afgevoerd worden, in overeenstemming met lokale verordeningen of voorschriften. Opmerking: onjuist onderhoud kan de levensduur van de batterij verkoren en daardoor de capaciteit beïnvloeden. AFVOEREN VAN DE ACCU De zwembadrobot is uitgerust met een onderhoudsvrije, oplaadbare, lithium-ion batterij die u correct moet afvoeren.

  • Page 14: Probleemoplossing

    Gebruik de schroevendraaier om de 4 schroeven aan de onderkant van de kop los te draaien en eerst de bodemplaat los te maken. Draai met de schroevendraaier alle schroeven op de basis los, zoals afgebeeld. Verwijder de rotor, wrik de basis omhoog en verwijder deze om bij de binnenkant van de zwenkkop te komen.
  • Page 15 Alle rechten voorbehouden. Niets van dit document mag worden vermenigvuldigd of doorgegeven in welke vorm of op welke wijze dan ook, zij het elektronisch, mechanisch, op fotokopie, openomen of op enige andere wijze, zonder de voorafgaande schriftelijke toestemming van Kokido Development Ltd. (V1).

  • Page 16: Safety Warnings & Instructions

    SAFETY WARNINGS & INSTRUCTIONS Read and follow all instructions in this manual and on the equipment. Failure to do so could result in severe or fatal injuries. SAVE THESE INSTRUCTIONS WARNING! This is not a TOY. Children should be kept out of reach from this robot and its accessories. Never allow children to operate this product.
  • Page 17 The electric vacuum must be disconnected from the supply mains when the battery is being removed. For the battery disposal detail, refer to the section "Battery Disposal” in this manual The battery is to be disposed safely in accordance with local ordinances or regulations. Robot’s battery is a maintenance-free, rechargeable lithium-ion battery pack, which must be disposed properly.

  • Page 18: How The Robot Works

    HOW THE ROBOT WORKS 1. Swivel head 2. Sliding switch 3. Power indicating light 4. Water sensors 5. Charging port 6. Side flap 7. Swivel smoothing-ring 8. Top cover 9. Filter cover 10. Draining filter plate 11. Suction mouth flapper 12.

  • Page 19: Charging The Battery

    Charging The Battery IMPORTANT NOTE: Fully charge the robot (about 5-6 hrs) before using it for the first time. WARNING! Use only the original external adaptor and charging cable provided. Make sure the robot and the charger port are clean and dry before set-up. Make sure that the robot is turned off by sliding the switch to OFF position prior to charging.

  • Page 20: Set-Up Before Use

    Set-Up Before Use Floor Squeegee Assembly Align and insert all squeegees into the notches on the underside of the robot Adjustment of Trajectory Locking Pin The position of the pin locking the axle will affect the trajectory. There are two locking pins: locking pin on left is fixed and should remain untouched.

  • Page 21: Pool Preparation

    Bumper The bumper is optional and will be used in the following situations: If the robot tends to follow the perimeter of the round pool, clipping a bumper on each side of the robot will eliminate this pattern. If the robot tends to stay longer in some areas of square or narrow rectangular pool, placing a bumper at the front and end of the robot will eliminate this pattern.
  • Page 22 2. Hold the handle of swivel head and move the robot to the water surface and slide the switch to ON position. Power indicator light will turn on. 3. Immerse the robot into the water. Robot will start the operation automatically as soon as the water covers the water sensors on top of swivel head.

  • Page 23: Emptying The Debris Compartment

    5. Slide the switch to OFF position. Rinse the robot with fresh water after every use. DONOT use any detergent. NOTE: To ensure the most efficient cleaning, in the case your pool is quite dirty, it is recommended to empty the debris compartment (inside the robot) after the first 30min of operation, or whenever the robot’s movement has slowed down noticeably.

  • Page 24: Maintenance & Storage

    CAUTION! Replace a damaged filter cover immediately with a new one before the next operation. MAINTENANCE & STORAGE NOTE: 1. Battery discharges on its own during storage. Make sure to fully-charge the robot before storage. 2. You must re-charge the battery at least once every three months when it is not in use. Unplug the external adaptor from the socket and then unplug the charging cable from the external adaptor and robot.

  • Page 25: Battery Disposal

    BATTERY DISPOSAL Your robot is equipped with a maintenance-free rechargeable lithium-ion battery pack, which must be disposed of properly. Recycling is required; please contact your local authority for more information. WARNING! Never attempt to disassemble a battery pack Remove all personal items such as rings, bracelets, necklaces and watches when the battery pack is unwired from the robot.

  • Page 26: Troubleshooting

    Move out the battery pack to expose the PCBA. To detach the battery connection wire, press the clip on the connector and then pull it out. NOTE: Wrap the connector immediately with insulating tape in order to avoid short circuit caused by contact of both wire terminals.
  • Page 27 © 2018 Kokido Development Ltd. 18002001 All rights reserved. No part of this document may be reproduced or transmitted in any form or by any means, electronic, mechanical, photocopying, recording, or otherwise, without prior written permission of Kokido Development Ltd. (V1)
