INBETRIEBNAHME

Aufstellen

Wählen Sie einen geeigneten Platz für das Uplight und stellen Sie den Neigungswinkel mit dem Klappfuß
ein. Das Gerät ist ausschließlich zur Bodenmontage geeignet, Standgerät ohne Hängebügel.
Abstrahlwinkel verändern
Mit der Lieferung des Gerätes erhalten Sie einen Frostfilter, mit dem sich der Abstrahlwinkel von 9° auf ca.
22° verändern lässt. Wollen Sie den Abstrahlwinkel des Gerätes verändern, befestigen Sie den Filter, mit
Hilfe der beiliegenden Rändelschrauben, an der Oberseite des Gerätes. Stellen Sie sicher, dass die
Schrauben fest angezogen sind, um ein versehentliches Lösen des Frostfilters zu vermeiden.

DMX512-ANSTEUERUNG

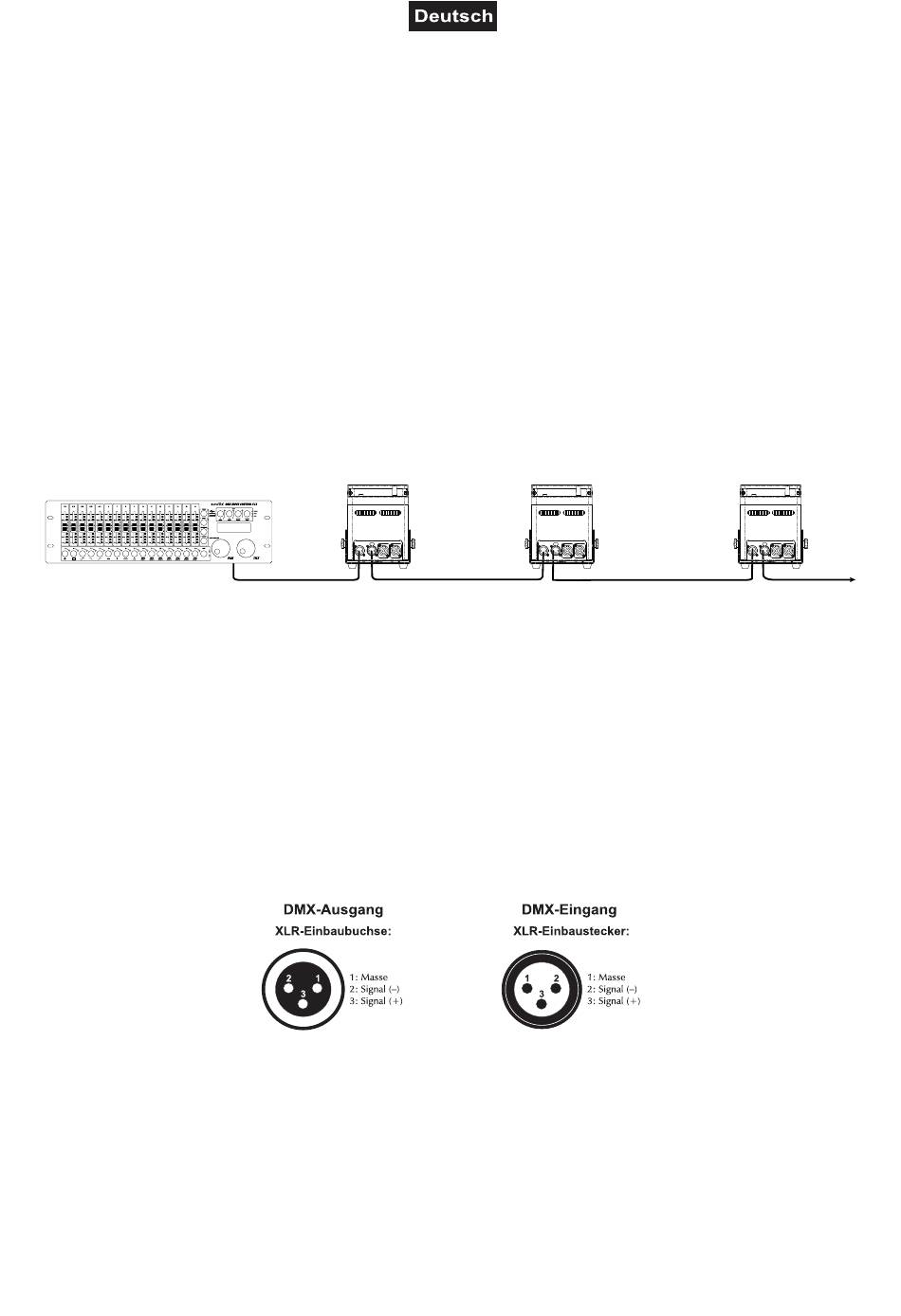

Via DMX-Kabel

DMX-Controller
Für die Ansteuerung des Geräts per DMX512 ist eine Datenverbindung notwendig. Das Gerät verfügt dazu
über 3-polige XLR-Anschlüsse.
1 Verbinden Sie den Ausgang Ihres Controllers mit dem DMX-Eingang DMX IN des Geräts über ein DMX-
Kabel.
2 Verbinden Sie den DMX-Ausgang DMX OUT des Geräts mit dem DMX-Eingang des nächsten Geräts in
der Kette. Verbinden Sie immer einen Ausgang mit dem Eingang des nächsten Geräts bis alle Geräte
angeschlossen sind.
3 Am letzten Gerät muss die DMX-Leitung durch einen Abschlusswiderstand abgeschlossen werden. Dazu
wird ein XLR-Stecker in den DMX-Ausgang am letzten Gerät gesteckt, bei dem zwischen Signal (–) und
Signal (+) ein 120-Ω-Widerstand eingelötet ist.
4 Ab einer Kabellänge von 300 m oder nach 32 angeschlossenen DMX-Geräten sollte das Signal mit Hilfe
eines DMX-Aufholverstärkers verstärkt werden, um eine fehlerfreie Datenübertragung zu gewährleisten.
Belegung der XLR-Verbindung:

Via QuickDMX

Schließen Sie die Sender an das DMX-Steuergerät an. Nehmen Sie die Sender und das Gerät in Betrieb.
Stellen Sie über die Tasten des Control Boards die Funktion „WIRELESS" - „POWER" auf „ON".
Die QuickDMX-Statusanzeige leuchtet kurz rot, grün und blau auf. Danach leuchtet sie kontinuierlich gemäß
dem eingestellten Übertragungskanal.
Stellen Sie über die Funktion „WIRELESS" - „ID Set" alle Sender und Empfänger auf den gleichen
Übertragungskanal ein.
Gerät 1
Startadresse 1
Program
Chase32 Step100
Gerät 2
Startadresse 12
9/40
Gerät 3
Startadresse 23
00128199, Version 1.0
