AUTOTERM 14TC-10-24-C User Manual

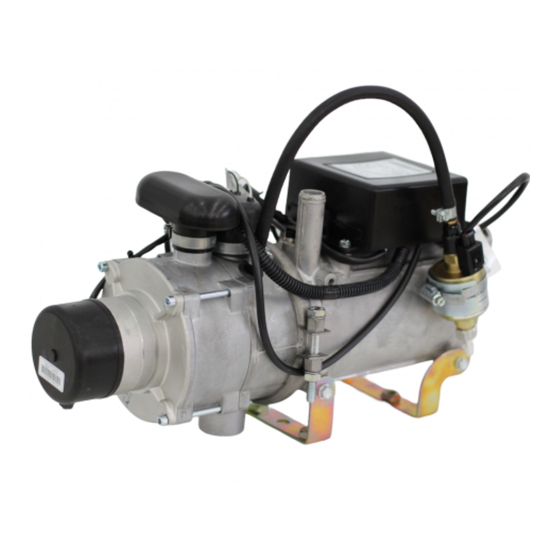

Diesel engine pre-heaters with installation kit
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
www.autoterm.ru
Подогреватели предпусковые дизельные /
/ Diesel engine pre-heaters
14ТС-10-24-С,
14ТС-10-12-С
с монтажным комплектом / with installation kit
Руководство по эксплуатации /
/ User manual
АДВР.177.00.00.000 РЭ
Русский
English
2016

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the 14TC-10-24-C and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for AUTOTERM 14TC-10-24-C

Summary of Contents for AUTOTERM 14TC-10-24-C

  • Page 1 Подогреватели предпусковые дизельные / / Diesel engine pre-heaters 14ТС-10-24-С, 14ТС-10-12-С с монтажным комплектом / with installation kit Руководство по эксплуатации / / User manual АДВР.177.00.00.000 РЭ Русский English 2016...

  • Page 2: Table Of Contents

    Россия, 443100, г. Самара, ул. Ново-Садовая, 106 ул. Лесная, 11А +7(846)266-25-39; 266-25-41 Отдел продаж +7(846)266-25-42; 266-25-43 +7(846)270-68-64; 270-65-09 Е-mail: garant@autoterm.ru E-mail: sales@autoterm.ru Е-mail: support@autoterm.ru Содержание Назначение ........................3 Основные параметры и характеристики ..............3 Техника безопасности ....................4 Описание устройства и работы подогревателя ............5 Блок...

  • Page 3: Назначение

    14ТС-10-24/12-С Назначение Настоящее руководство по эксплуатации (далее по тексту – РЭ) предназначено для изучения устройства, работы и правил эксплуатации подогревателей предпусковых дизельных типа 14ТС-10-24-С, 14ТС-10-12-С и их модификаций (далее по тексту – подогреватель), предназначенного для предпускового разогрева дизельного двигателя грузовых автомобилей всех марок с жидкостной системой охлаждения, при...

  • Page 4: Техника Безопасности

    14ТС-10-24/12-С Таблица 1 Модели Наименование параметров 14ТС-10-12-С 14ТС-10-24-С Номинальное напряжение питания, В дизельное топливо по ГОСТ 305 в зависи- Вид топлива мости от температуры окружающего воздуха Теплоноситель тосол, антифриз Теплопроизводительность, кВт: - на режиме полный 15,5 - на режиме средний - на...

  • Page 5: Описание Устройства И Работы Подогревателя

    14ТС-10-24/12-С 3.9 При появлении неисправностей в работе подогревателя необходимо обращаться в специализированные ремонтные организации, уполномоченные заводом-изготовителем. 3.10 При проведении электросварочных работ на автомобиле или ремонтных работ на подогревателе необходимо отключить его от аккумуляторной батареи. 3.11 Запрещается эксплуатация подогревателя с замерзшей охлаждающей жидкостью.
  • Page 6 14ТС-10-24/12-С Рис. 1- Схема электрических соединений...
  • Page 7 14ТС-10-24/12-С Рис. 2 –Основные узлы подогревателя.
  • Page 8 14ТС-10-24/12-С Рис. 3 –Основные узлы нагревателя...
  • Page 9 14ТС-10-24/12-С Для разогрева жидкости в качестве источника тепла используются продукты сгорания топливно-воздушной смеси в камере сгорания. Тепло через стенки теплообменника передается охлаждающей жидкости, которая прокачивается через систему охлаждения двигателя автомобиля. При включении подогревателя осуществляется тестирование и контроль работоспособности элементов подогревателя: индикатора пламени, датчиков температуры...

  • Page 10: Блок Управления Подогревателя

    14ТС-10-24/12-С 4) при падении напряжения ниже 20 В (10,5 В) или его повышении свыше 30В (16 В) происходит выключение подогревателя. В скобках указаны значения для подогревателя работающего при номинальном напряжении 12 В. 5) при аварийном выключении подогревателя на пульте управления начинает мигать...
  • Page 11 14ТС-10-24/12-С Режим работы «экономичный» предназначен для поддержания в теплом состоянии двигателя и кабины водителя при неработающем двигателе, максимальное время работы в этом режиме 8 часов. Рис. 4 – Лицевая панель пульта 6.1.2 Ручка потенциометра поз. 4 служит для управления вентилятором отопителя...

  • Page 12: Неисправности

    14ТС-10-24/12-С 7 Неисправности Неисправности, которые могут быть устранены собственными силами. 7.1 Если отопитель не запускается: Проверить наличие напряжения на разъеме 1,2-ХР6 (см. схему электрических соединений рис1). Если напряжение на разъеме XР6 нет, то необходимо проверить и при необходимости заменить предохранители 25А на жгуте питания. Проверить...

  • Page 13: Техническое Обслуживание

    14ТС-10-24/12-С Продолжение таблицы 3 Проверить подачу топлива. Проверить топливный фильтр тонкой очистки на засорение в топливном насосе или топливной системе. Проверить систему подвода воздуха для Прерывание пламени горения и газоотводящий трубопровод. Проверить индикатор пламени и при необходимости заменить. Неисправность свечи Проверить...
  • Page 14 14ТС-10-24/12-С Таблица 4 Наименование объекта ТО, Технические Приборы, Вид ТО Содержание работ и методика их требования к материалы, Ежеднев Сезонное проведения объекту инструмент ное Электрооборудование Провести проверку надежности крепления электрических контактов в элементах подогревателя. При налете по мере грязи или масла на контактах удалить Визуальный...

  • Page 15: Основные Требования К Монтажу Подогревателя И Его Узлов

    14ТС-10-24/12-С Основные требования к монтажу подогревателя и его узлов. Подогреватели типа 14ТС-10-24-C, 14ТС-10-12-C предназначены для установки на автомобили всех марок с жидкостной системой охлаждения. 10.1. Общие указания по установке подогревателя. 10.1.1. Электронасос (помпу) и нагреватель следует устанавливать ниже уровня расширительного бачка радиатора автомобиля. 10.1.2.
  • Page 16 14ТС-10-24/12-С 10.3 Монтаж электронасоса (помпы). Для монтажа электронасоса выбирать места в автомобиле согласно п.10.1.1 и п.10.1.2. Рабочее положение электронасоса – от горизонтального до вертикального насосом вниз. 10.4Монтаж выхлопной трубы. При монтаже выхлопной трубы необходимо учитывать ее высокую температуру при эксплуатации. Выхлопная труба крепится хомутами и монтируется с лёгким наклоном...
  • Page 17 14ТС-10-24/12-С 10.6 Монтаж топливного насоса и топливопровода. 10.6.1 Топливный насос предпочтительно монтировать ближе к топливному баку и ниже нижнего уровня топлива в топливном баке. Для обеспечения данного требования допускается снимать топливный насос с нагревателя при этом резиновые топливные шланги необходимо разрезать на отрезки длиной 70 мм и использовать в качестве...

  • Page 18: Проверка Предпускового Подогревателя После Монтажа

    14ТС-10-24/12-С 10.6.2 При монтажных работах отрезку топливопровода производить только острым ножом, согласно рис. 9. На местах среза не допускаются сужение проходного сечения топливопровода, вмятины и заусенцы. Неправильно Правильно Рис. 9 - Отрезка трубопровода перед установкой. ВНИМАНИЕ. Топливопровод, фильтр (если он установлен) и топливный насос следует...

  • Page 19: Рекомендации

    14ТС-10-24/12-С При проверке работоспособности подогреватель должен пройти все режимы работы («полный», «средний», «малый», «остывание», а также включение вентилятора отопителя кабины при достижении охлаждающей жидкостью температуры 55С). По желанию испытателя подогреватель можно выключить раньше, переведя переключатель включения в положение « О ». Если...

  • Page 20: Транспортировка И Хранение

    14ТС-10-24/12-С   Для летнего дизельного топлива Для летнего дизельного топлива Для зимнего дизельного топлива Для зимнего дизельного топлива 0 10 20 30 40 50 60 % керосина 0 10 20 30 40 50 60 % керосина Рис. 10- Содержание керосина в смеси с дизельным топливом в зависимости от температуры...

  • Page 21: Комплект Поставки Подогревателя

    изделий производства ООО «Адверс» и ООО «Теплостар» смотрите на сайте www.autoterm.ru По вопросам технического обслуживания обращаться в ООО «Сервисная компания» г.Самара (т. +7(846)207-05-20) или на сайт www.autoterm.ru в раздел форум. 15 Комплект поставки подогревателя Комплект поставки подогревателей согласно упаковочному листу.
  • Page 22 11A Lesnaya str. Samara 443068 Russia 443100 Russia +7(846)266-25-39; 266-25-41 Sales department +7(846)266-25-42; 266-25-43 +7(846)270-68-64; 270-65-09 Е-mail: garant@autoterm.ru E-mail: sales@autoterm.ru Е-mail: support@autoterm.ru Table of Contents Introduction ........................3 Key features and characteristics ..................3 Safety measures ......................4 Description of pre-heater set-up and operation ............. 5 Pre-heater control unit ....................

  • Page 23: Introduction

    14ТС-10-24/12-С 1 Introduction The present user manual gives information on set-up, operation and servicing of 14ТС-10-24-С, 14TC-10-12-С diesel engine pre-heater and their modifications (further on – pre-heater), which is used for start heating and warming – up of diesel engines of any trucks with liquid-cooling system at ambient temperature as low as minus 45С...

  • Page 24: Safety Measures

    14ТС-10-24/12-С Table 1 Model parameters 14TC-10-12-С 14TC-10-24-С Nominal supply voltage, V Fuel diesel fuel meeting requirements of GOST305 Standard (depending on ambient air temperature) Heat carrier antifreeze agent Heat productivity, kW - full duty 15,5 - medium duty - low duty Fuel consumption, l/h (gal/h) - full duty 1.4 (0.37)

  • Page 25: Description Of Pre-Heater Set-Up And Operation

    14ТС-10-24/12-С 3.10 The pre-heater shall be disconnected from the accumulator battery when being repaired or welding is performed with the truck. 3.11 It is prohibited to use the pre-heater with cooling liquid frozen. 3.12 During installation and dismantling of the pre-heater, there shall be observed safety measures applicable for activities with wiring harness, fuelling system and liquid system of the truck.
  • Page 26 14ТС-10-24/12-С Figure 1- Electric circuit...
  • Page 27 14ТС-10-24/12-С Figure 2 – Pre-heater main components...
  • Page 28 14ТС-10-24/12-С Figure 3 – Pre-heater basic components...
  • Page 29 14ТС-10-24/12-С The pre-heater may work in two modes (programs): «economic» and «nominal». The «economic» mode is characterized by less power consumption. In conformity with the preset program there is performed purging of the combustion chamber and glow plug warming-up to the desired temperature (the glow plug is on for 90sec).

  • Page 30: Pre-Heater Control Unit

    14ТС-10-24/12-С 5 Pre-heater control unit Jointly with the control panel, the control unit is used to control the pre-heater operation The control functions of the pre-heater are the following: a) initial health check of the pre-heater units at start; b) health check of the pre-heater units during operation; c) «normal»...

  • Page 31: Faults

    14ТС-10-24/12-С Figure 4 – Control panel faceplate 6.1.2 Heat controller knob 4 is used to control the cab heater fan (provided that the coolant fluid temperature is more than 55С, key switch of the cab heater on the dash is OFF, frame connection available) the following way: a) with the knob in the utmost left position the cab heater fan is OFF;...

  • Page 32: Pre-Heater Control System Faults

    14ТС-10-24/12-С 8 Pre-heater control system faults 8.1 Trouble-shooting shall be started with checking the connector terminals and corresponding circuits (refer to Table 2 and Electric circuit in Figure 1). Table 2 Circuit Heater Pump Panel 1,2 – XS4 Pump 1,2-ХP4 1,2- ХS2 Fuel pump 1 –ХS1...

  • Page 33: Maintenance

    14ТС-10-24/12-С Table 3 continued Combustion detector Check the leads. Check the ohmic resistance between the malfunction detector pins. The resistance should be less than 1 Ohms. Overheating sensor Check the leads. Output signal and voltage are in linear dependence from the temperature (0°C (32°F) corresponds to malfunction 2.73 V and with temperature increase for 1°C (1.8°F)output Heat sensor malfunction...
  • Page 34 14ТС-10-24/12-С Table 4 Type of Service object, description of Instruments, Requirement maintenance activities and maintenance materials, specification technique tools daily seasonal Electrical equipment Check of security of attachment of the pre-heater electrical contacts. In case of dirt or oil deposit on the contacts, remove with suede moistened in benzene.

  • Page 35: Installation Specification For Pre-Heater And Its Assemblies

    14ТС-10-24/12-С 10 Installation specification for pre-heater and its assemblies The pre-heater 14TC-10-24-C, 14TC-10-12-C with installation kit are performed for installation on any trucks with liquid cooling system. 10.1. General instructions for installing the heater. 10.1.1. Heater and Motor air pump shall be located lower the radiator overflow tank.
  • Page 36 14ТС-10-24/12-С 10.3 Installation of the motor pump The motor pump shall be located in conformity with recommendations given in items 10.1.1 and 10.1.2. Operating position of motor pipe is whatever from horizontal to vertical with the pump down. 10.4 Installation of the exhaust pipe Note that exhaust pipe has high operating temperature.
  • Page 37 14ТС-10-24/12-С 10.6 Fuel pump and fuel pipe installation 10.6.1. It is advisable to install fuel pump close to the fuel tank and lower fuel level in the tank. To provide this recommendation it’s possible to disconnect fuel pump from the heater and cut rubber pipes to pieces 70 mm length and use the as connecting pipes.

  • Page 38: Post-Installation Checkout

    14ТС-10-24/12-С 10.6.2 While assembling the fuel pipe shall be cut only with a sharp knife, as shown in Figure 9. Cutoffs shall be free of restriction, dents and burrs. Correct Incorrect Figure 9 – Cutting the fuel pipe before installation Attention! The fuel pipe and fuel pump shall be protected from heating.

  • Page 39: Recommendations

    14ТС-10-24/12-С During the test you may switch off the heater pressing the trigger in position «O». In case of malfunction during starting up or operation the LED will be blinking. The number of blinking will show the code of malfunction. 11.4 Start the pre-heater with the vehicle engine on and verify its operation.

  • Page 40: Transportation And Storage

    14ТС-10-24/12-С Figure 10 - Amount of kerosene mixed with diesel fuel, depending on the ambient temperature. 13 Transportation and storage 13.1 The pre-heaters are safe for transportation and may be transported with any vehicles, including air and rail transport, provided that the packaged products are protected from atmospheric precipitation and climatic factors in conformity with requirements 5 GOST 15150-69, and from mechanical effects in conformity with category C requirements GOST 23216 -78.

  • Page 41: Pre-Heater Delivery Configuration

    You can watch the list of the enterprises which are carrying out guarantee repair of products on a site www.autoterm.ru Concerning maintenance, contact Service Company Samara (t. +7(846)207-05-20) or on a site www.autoterm.ru in a forum. 15 Pre-heater delivery configuration Pre-heater delivery configuration corresponds to that specified in the packing list.
  • Page 42 14ТС-10-24/12-С Заметки / Notes...
