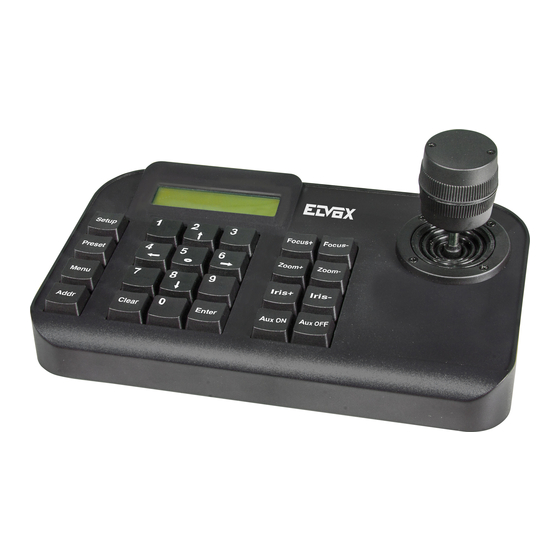

- Page 1 Manuale per il collegamento e l’uso Installation and operation manual 46916.005 Tastiera Keyboard...
-
Page 2: Table Of Contents
INDICE Pagina Presentazione del prodotto ..........................1 1.1 Contenuto della confezione ........................1 1.2 Funzioni principali ............................1 1.3 Specifiche ..............................1 Installazione ...............................2 2.1 Dimensioni ..............................2 2.2 Collegamento esterno ..........................3 ...............................4 3.1 Rilevamento automatico tastiera .......................4 3.2 Uso del joystick ............................4 3.3 Uso dei tasti ...............................5 3.4 Impostazione dei menu sul display LCD ....................5 3.4.1 Modo di impostazione dei menu.....................5 3.4.2 Indice dei menu ..........................5... -
Page 3: Presentazione Del Prodotto
Protocollo di comunicazione PELCO-D, PELCO-P, SAMSUNG, YAAN, SAE Comunicazione tra telecamera e tastiera Punto - multipunto half duplex Joystick Joystick vettoriale a velocità variabile Display Distanza di comunicazione 1,2 km Numero di telecamere controllabili Menu OSD Inglese Dimensioni 220x130x90 (mm) VIMAR group... -
Page 4: Installazione
2 Installazione Dopo aver estratto la tastiera dalla confezione conservare tutti i materiali dell'imballo originale, che dovranno essere utilizzati per reinviare il prodotto al produttore o al rivenditore nella confezione originale nel caso di problemi. Il mancato utilizzo dell'imballo originale può causare danni durante il trasporto e comportare costi aggiuntivi. 2.1 Dimensioni Display LCD Area tasti... -
Page 5: Collegamento Esterno
Avviso: prima di usare la tastiera per controllare la telecamera dome, assicurarsi che l'indirizzo, il protocollo e la velocità di trasferimenti in baud sulla tastiera corrispondano a quelli della telecamera dome o PTZ. In caso contrario non sarà possibile controllare la telecamera dome o PTZ. VIMAR group... -
Page 6: Uso
3 Funzionamento 3.1 Rilevamento automatico tastiera PELCO-D 2400 000 SYSTEM STARTUP < < < < < < Fig 3.1.1 Fig 3.1.2 Dopo l'accensione la tastiera esegue automaticamente queste azioni: A. Rilevamento automatico: sulla prima riga del display LCD è visualizzato “SYSTEM STARTUP” (Avvio sistema). Sulla seconda riga sono visualizzati segni “<”... -
Page 7: Uso Dei Tasti
Avviso: quando si passa alla pagina dell'indirizzo, i tasti [2], [8] non scorrono la pagina del menu ma hanno solo funzio- SOUND ne numerica. [4], [6] non impostano i parametri del menu ma hanno solo funzione numerica. ADDRESS BAUD RATE 2400 VIMAR group... -
Page 8: Impostazione Dei Menu
PELCO-D 2400 000 FOCUS+ 3.4.2 Indice dei menu PROTOCOL PELCO-D LANGUAGE ENGLISH SOUND ADDRESS BAUD RATE 2400 Nella seconda riga del display LCD sono visualizzati i menu sopra indicati. Viene visualizzato un solo menu alla volta. La modalità di visualizzazione è la seguente (ad es. indirizzo di comunicazione): MENU ADDRESS Range di impostazione dei menu:... -
Page 9: Comandi Rapidi Da Tastiera
I contenuti del manuale vengono offerti "così come sono". Salvo leggi specifiche applicabili, l'azienda non rilascia alcun tipo di garanzia palese o tacita sull'accuratezza, l'affidabilità e i contenuti di questo manuale. L'azienda si riserva il diritto di modificare o alterare il manuale in qualsiasi momento e senza preavviso. VIMAR group... - Page 10 INDEX Page Product Introduction ............................9 1.1 Package Contents .............................9 1.2 Main Functions ............................9 1.3 Specification ..............................9 Installation ..............................10 2.1 Dimension ..............................10 2.2 External Connection ..........................11 Operation ..............................12 3.1 Keyboard Self-detection ..........................12 3.2 Joystick Operation ...........................12 3.3 Key Operation ............................13 3.4 Menu Operation on LCD ..........................13 3.4.1 Menu Operation Mode........................13 3.4.2 Index of Menu..........................14 3.5 Menu Operation ............................14...
-
Page 11: Product Introduction
1200bps, 2400bps, 4800bps, 9600bps, 19200bps Communication Protocal PELCO-D, PELCO-P, SAMSUNG, YAAN, SAE Communication between Camera and Keyboard One point to multi-points Half-duplex Joystick Vector variable speed joystick Display Communication Distance 1.2 km Control Camera Quantity OSD Menu English Dimension 220x130x90 (mm) VIMAR group... -
Page 12: Installation
2 Installation After open keyboard package, please keep the original packaging materials, so that when there is a problem, keyboard with original packaging materials can be sent back to the agent or the manufacturer for reparation. Non-original packaging material may lead to an unexpected transit damage, which may cause additional costs. 2.1 Dimension LCD Display Key area... -
Page 13: External Connection
Notice: Before using the keyboard to control dome camera, please make sure the address, protocol, baud rate of the keyboard is set the same to the dome or PTZ camera. Otherwise, the dome or PTZ camera can’t be controlled. VIMAR group... -
Page 14: Operation
3 Operation 3.1 Keyboard Self-detection PELCO-D 2400 000 SYSTEM STARTUP < < < < < < Fig 3.1.1 Fig 3.1.2 After power on, the keyboard take the following actions automatically: A. Self-detecting: The first line of LCD display shows “SYSTEM STARTUP”. The second line shows “<”... -
Page 15: Key Operation
Press [4], [6]+ [Enter] to set the parameters of the menu. Notice: When flipping to address page, [2], [8] can’t flip the menu page, and just function as number keys. [4], [6] can’t SOUND set parameters of menu, and just function as number keys. ADDRESS BAUD RATE 2400 VIMAR group... -
Page 16: Index Of Menu
PELCO-D 2400 000 FOCUS+ 3.4.2 Index of Menu PROTOCOL PELCO-D LANGUAGE ENGLISH SOUND ADDRESS BAUD RATE 2400 The above menus are displayed in the second line on LCD. Only one menu is displayed at one time. The display mode is as below (e.g communication address): MENU ADDRESS Menu Setting Range:... -
Page 17: Keyboard Short Commands
The content of manual is offered according to the "current state". Unless applicable law specified, otherwise the com- pany does not make any kind of clear or tacit assurance about the accuracy, reliability and contents of this manual. The company reserves the right to revise or recoup this manual at any time without notice. VIMAR group... - Page 19 VIMAR group...
- Page 20 Viale Vicenza, 14 36063 Marostica VI - Italy www.vimar.com 49401177A0 00 1703...
