3D
(A)
4
4A

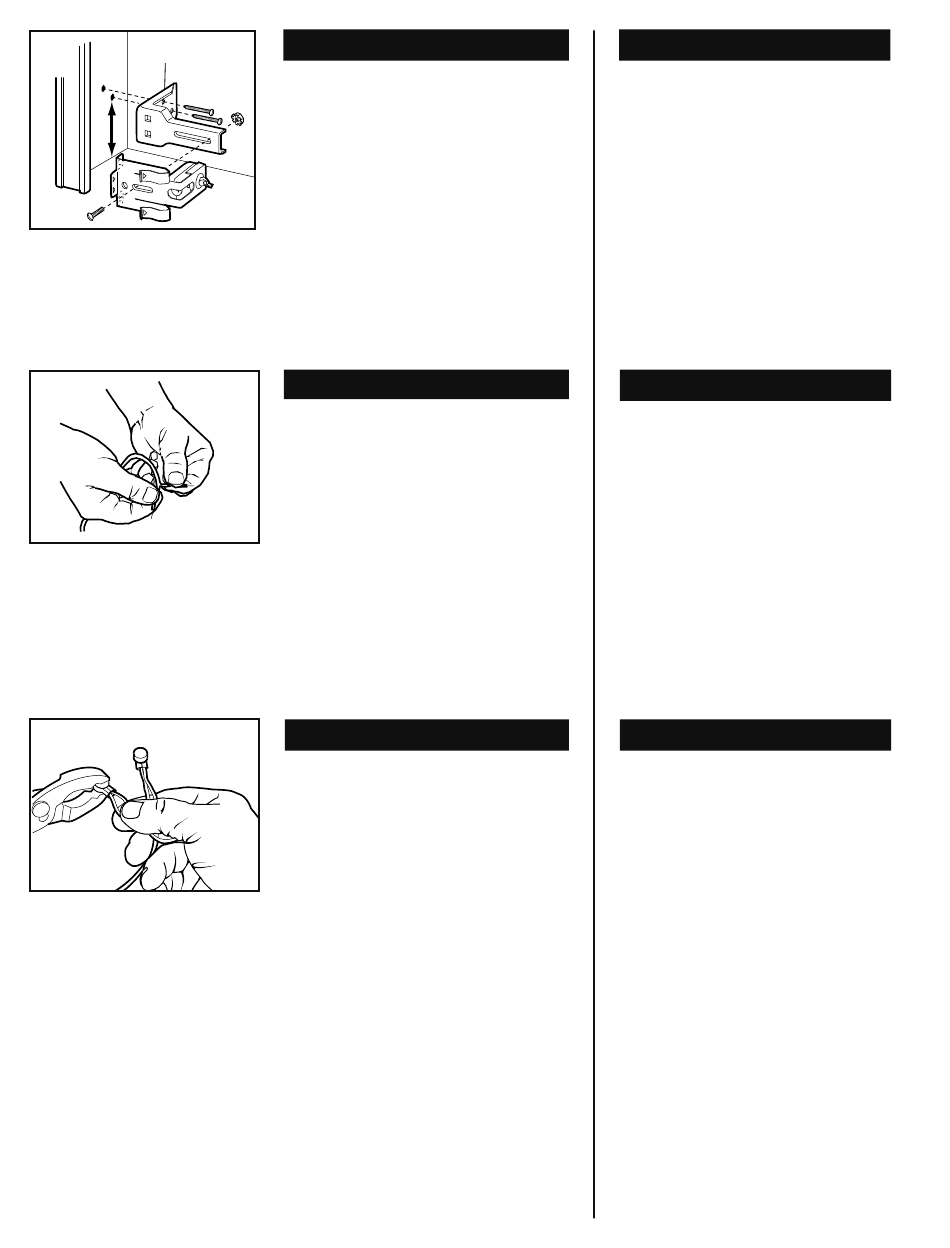

STEP 3D
Wall installation with extension brackets (A)(optional)
Attach with concrete anchors (not provided).
STEP 4
Separate the safety sensor wires and strip 7/16" (11 mm) of
insulation from each end.
STEP 4A
Using the four locking connectors, insert the new wire with
the existing wire by color: white/black with white black,
white with white. Insert the wire all the way into the
connector; once crimped, the connector cannot be re-used.
With adjustable pliers, firmly crimp the connector (4A).
Instalación en la pared con ménsulas de extensión (A)
(opcional)
Coloque con tarugos de concreto (no incluidos)
Separe los cables del sensor de reversa de seguridad y
pele 11 mm (7/16 de pulg.) de aislamiento de cada
extremo.
Introduzca en los conectores con autorretención el cable
nuevo y el cable existente, haciendo coincidir los colores:
blanco/negro con blanco/negro, y blanco con blanco.
Introduzca el cable totalmente en el conector. Una vez que
el cable queda apretado y fijado, el conector no se puede
volver a usar. Apriete firmemente el conector (4A) con una
pinza.
3
PASO 3D
.
PASO 4
PASO 4A
