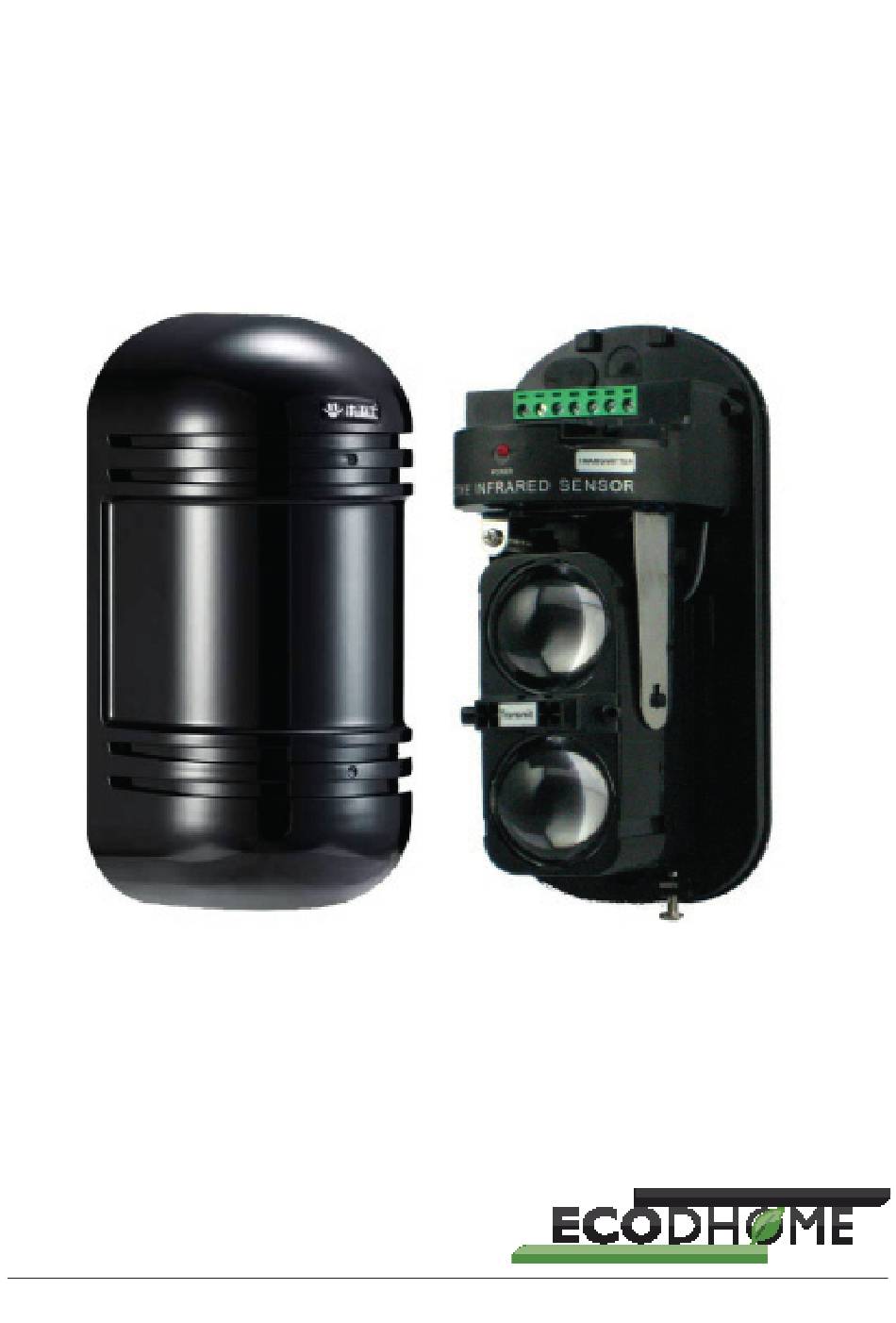

- Page 1 Barriere IR per esterno Manuale di istruzioni www.ecodhome.com...
-
Page 2: Table Of Contents
Sommario 3 – Introduzione 4 – Descrizione e specifiche prodotto 8 – Installazione 9 – Montaggio 16 – Funzionamento 17 – Smaltimento 17 – Garanzia... -
Page 3: Introduzione
Introduzione SmartDHOME vi ringrazia per aver scelto le barriere a infrarossi da esterno per la sicurezza degli impianti. Le barriere IR sono un dispositivo certificato Z-Wave, compatibile con i gateway della linea MyVirtuoso Home. -
Page 4: Descrizione E Specifiche Prodotto
Descrizione e specifiche prodotto I dispositivi barriere da esterno/interno ad infraros- si attivi sono formate da un trasmettitore e da un ricevitore. L’allarme viene generato su interruzione contemporanea di tutti i raggi della barriera. L’ottica può ruotare all’interno del contenitore per permettere l’installazione anche su pareti non parallele. Specifiche Protocollo: Z-Wave. Frequenza di trasmissione: 868.42 MHz. Portata del segnale: 30 m in campo aperto. Temperatura di funzionamento: -25°C ~ 55°C. Grado di protezione: IP 55 Raggio di rilevazione: 30~100metri. Angolo di rilevazione: 180°±90°(orizzontalmente); 20°±10°(verticalmente). Alimentazione: 12VDC. Dimensione: 171 x 50 x 77mm. Contenuto confezione 1 Trasmettitore ad infrarossi 1 Ricevitore ad infrarossi... - Page 5 1 Manuale di istruzioni 2 Alimentatori per barriere Staffe per il montaggio Descrizione delle parti Fig.1...
- Page 6 Fig.2...
- Page 7 Fig.3 Fig.4...
-
Page 8: Installazione
Installazione Svitare la vite di bloccaggio del ricevitore, togliere il coperchio ed individuare il pulsante di inclusio- ne/esclusione (Fig.1). Alimentare il ricevitore con l’adattatore in dota- zione seguendo le polarità (Fig.3). Per l’inclusione: lanciare il comando di inclusione del gateway MyVirtuoso Home (per tale opera- zione si segua il relativo manuale) e premere il pulsante di inclusione del dispositivo per 3 volte. -
Page 9: Montaggio
Montaggio “Montaggio a muro” o “Montaggio su palo”. “Allineamento del fascio”. “Regolazione di sensibilità”. Vi consigliamo di seguire attentamente le 3 fasi descritte con la numerazione indicata in modo da poter configura- re ed installare i dispositivi correttamente. Note per il montaggio... - Page 10 Fig.6 Montaggio a muro 1. Rimuovere il coperchio: Posizionare la parte principale della barriera sulla...
- Page 11 posizione in cui si desidera montare il dispositivo e forare nei segni corrispondenti: Far passare il cavo attraverso l’ingresso cavi: Infine fissare la parte principale sul muro:...
- Page 12 Montaggio su palo 1. Forare il palo per il passaggio dei cavi: 2. Rimuovere il coperchio:...
- Page 13 Fissare la parte principale insieme alla staffa sul palo facendo passare i fili nel foro: Allineamento del fascio E’ possibile regolare la vite di regolazione verticale e la staffa di regolazione orizzontale in modo da allineare il ricevitore ed il trasmettitore:...
- Page 14 Una volta montato il ricevitore ed il trasmettitore è possibile regolare il loro allineamento utilizzando un amperometro o multimetro: Impostare l’amperometro o multimetro a 20mA di fondo scala. Effettuare le misure ai contatti 2 (V-) e 3 (T Test) del ricevitore rispettando le polarità.
- Page 15 A questo punto regolare la vite di regolazione verticale fino ad ottenere maggior amperaggio possibile, successivamente regolare la staffa di regolazione orizzontale cercando sempre di otte- nere l’amperaggio possibile tenendo presente che il valore massimo e 3.10mA. Regolazione di sensibilità Per regolare il tempo fare riferimento alle immagini d’e- sempio sotto riportate. Di norma, il tempo impostato deve essere inferiore al tempo impiegato dall’intruso per attraversare l’area sorvegliata. L’operazione di re- golazione di sensibilità può essere effettuata solamente sul ricevitore.
-
Page 16: Funzionamento
Funzionamento Una volta installate correttamente le barriere ad infrarossi invieranno un allarme al gateway MyVirtuoso Home nel caso in cui avverrà un’interruzione con- temporanea di tutti i raggi della barriera. Impostando delle regole domotiche sul vostro gateway, è possibile accendere una sirena oppure ricevere una notifica nel momento dell’allarme. -
Page 17: Smaltimento
Smaltimento Non smaltire apparecchi elettrici nei rifiuti urbani in- differenziati, utilizzare servizi di raccolta differenziata. Contattare il comune locale per informazioni riguar- danti i sistemi di raccolta disponibili. Se gli apparecchi elettrici vengono smaltiti in discari- che o nei posti non appropriati, le sostanze pericolose possono fuoriuscire nelle acque sotterranee ed entrare nella catena alimentare, danneggiando la salute e il benessere. Quando si sostituisce vecchi elettrodomestici con quel- li nuovi, il rivenditore è legalmente obbligato a ritirare il vecchio apparecchio per lo smaltimento gratuitamen- Garanzia Visita il link: http://www.ecodhome.com/acquista/garanzia-e-ripa- razioni.html... - Page 18 SmartDHOME Srl www.ecodhome.com info@smartdhome.com P/N 01335-1905-00 Rev. 07/2016...
- Page 19 Beams active infrared sensor Installation Manual www.ecodhome.com...
- Page 20 Summary 21 – I ntroduction 22 – Product description and specification 25 – Installation 26 – Mounting 33 – O peration 33 – Warning 34 – Limited warranty...
-
Page 21: Introduction
Introduction Thank you for choosing the SmartDhome Infrared sen- sors for pairing with the home automation gateway. This module is a Z-Wave enabled device and is fully compatible with MyVirtuoso Home network. -
Page 22: Product Description And Specification
Product description and specification The infrared sensor devices for indoor / outdoor are composed of a transmitter and a receiver. The alarm is generated on simultaneous interruption of the beam created between the receiver and the transmitter. The optics can rotate within the container to allow the installation also on non-parallel walls. Specification Protocol: Z-Wave. Frequency range: 868.42 MHz. Operating range: 30 m uninterrupted. Operating temperature: -25°C ~ 55°C. IP Code: IP 55 Detection range: 30~100meter Detection angle: 180°±90°(horizontal); 20°±10°(verti- cal) Power supply: 12VDC Dimensions: 171(L) * 50(W) * 77(H)mm Package contents 1 Infrared transmitter 1 Infrared receiver 1 User Manual... - Page 23 2 Power supplies Brackets for the mounting Parts description Fig.1...
- Page 24 Fig.2...
-
Page 25: Installation
Fig.3 Fig.4 Installation Unscrew the locking screw on the receiver, take... - Page 26 off the black cover and find the inclusion / exclu- sion button (see Figure 1).Now remove the pro- tection from the batteries. Power on the receiver with the supplied adapter paying attention to the polarities (see Figure 3). For Inclusion: Put MyVirtuoso Home gateway into “inclusion” mode and press the inclusion button of the device 3 times within 1.5 seconds. The blue LED will be solid or completely off if the device was included successfully. For Exclusion: Put MyVirtuoso Home gateway into “exclusion” mode and press the exclusion button of the device 3 times within 1.5 seconds.
- Page 27 1. “Wall Mounting” or “Pole Mounting”.Remove tab in box and cut a hole in cover. 2. “Beam Alignment”.Place the cable in the hole. 3. “Sensitivity adjustment”. Carefully follow the 3 steps described with the num- bering indication so you can configure and install the devices correctly. Notes for the mounting procedures...
- Page 28 Fig.6 Wall mouting 1. Remove the cover: Place the device onto the location where you want to mount it, and drill the holes in the cor-...
- Page 29 responding marks: Pass the cable through the wiring hole: Fix the main body onto the wall:...
-
Page 30: Mounting
Pole mounting 1. Drill a hole on the pole and pass the cable in it: 2. Remove the cover: 3. Fix the base-plate to the bracket:... - Page 31 Beam alignment You can adjust the vertical adjustment screw and hori- zontal adjustment bracket in order to align the receiver and transmitter: After the receiver and the transmitter mounting, you can adjust their alignment using an ammeter or multi- meter: 1. Set the ammeter or multimeter to 20mA full scale. Insert the meter pins into the monitor jack (pay...
- Page 32 attention to the polarity because of DC voltage). Adjust the vertical adjustment screw to obtain greater amperage you can, then adjust the horizontal adjustment bracket trying to get the greater amperage. Consider that the maximum value is 3.10mA. Sensitivity adjustment Set the obscuration time of the receiver by adjusting the obscuration time control to the required setting according to the sketch beside. The obscuration time should be set lower to detect faster moving targets, however care should be taken to note the environ- mental conditions as the obscuration time should be set higher to ignore conditions where there are a lot of birds or wind blown material.
-
Page 33: Operation
Operation After the correct installation the device will send an alarm to the gateway MyVirtuoso Home in case of an interruption for all the beams simultaneously. Through the rule setting you can switch on the siren when the infrared sensors will send an alarm to the gateway. Warning Do not dispose of electrical appliances along with gen- eral waste, use separate collection facilities. Contact your local council for information regarding the collection systems available. -
Page 34: Limited Warranty
When replacing old appliances with new ones, the re- tailer is legally obligated to take back your old appli- ance for disposal free of charge. Limited warranty Visit the website page: http://www.ecodhome.com/acquista/garanzia-e-ri- parazioni.html SmartDHOME Srl www.ecodhome.com info@smartdhome.com For United Kingdom and Ireland only, refer to: www.ecodhome.co.uk info@smartdhome.co.uk P/N 01335-1905-00 Rev. 07/2016...
